Disipatívna impregnovaná lepenka pre ESD balenie

Datum: 02.02.2018

Kategorie: Antistatika

Protektive Potom disipatívna impregrovaná vlnitá lepenka zodpovedá norme EN 61340-5-1 a štandardom EN 61340-5-3, skúšané podľa IEC 61340-2-3 a IEC 61340-4-8 (ANSI/ESD STM11.31).


E-booky zdarma	Školení v oblasti antistatiky	ESD inspekce

Spoločným problémom v elektronickom priemysle je ochrana staticky citlivého produktu pri jeho preprave alebo skladovaní mimo ESD chránenú oblasť (EPA). Pohyb obvodových dosiek alebo iných zostáv obsahujúcich elektronické súčiastky v rámci zariadenia alebo pri prevoze medzi subdodávateľmi navyše vytvára potenciál pre ESD a fyzické poškodenie. Ochranné prostriedky z disipatívnej vlnitej lepenky Protektive Pak ponúkajú ochranu pred oboma.

Prečo je impregovaná vlnitá lepenka najlepšou voľbou pre ESD obaly?

	IMPREGOVANÝ MATERIÁL	POVRCHOVO UPRAVENÝ MATERIÁL
1	Konzistentná kvalita
	Vyrobené jedným výrobcom papiera pri počítačovej kontrole. Výsledkom je konzistentná vysoká kvalita.	Vyrába sa bez kontrolných prvkov počítača a používa sa v rôznych zemepisných oblastiach, čo má za výsledok zmeny kvality.
2	Existujúce technológie výroby
	Pri výrobe lepenky sa pridáva uhlík a papier je tvorený šiestimi vrstvami. Horná povrchová vrstva je staticky disipatívna, 1 x 106 až < 1 x 109 Ohmov. Vodivá vrstva je piata v poradí, < 1 x 104 Ohmov.	Materiál je potlačený alebo potiahnutý čiernou uhlíkovou vrstvou, ktorá je potom pokrytá čírym povlakom, ktorý udržuje uhlík na papieri. Tieniaca vrstva je veľmi blízko k povrchu a vysoký obsah uhlíka môže presvitať. Výsledkom je nedostatočná a nekonzistentná staticky disipatívna účinnosť.
3	Nízky obsah síry
	Vyrobené zo 100% recyklovaného papiera s trvale nízkym obsahom síry.	Vyrobené z recyklovaného alebo panenského papiera, či kombinácia oboch. Obsah síry môže byť nízky, ale aj vysoký, čo môže spôsobovať koróziu vodičov a obvodov.
4	Zvýšená životnosť
	Tisícinásobné testovanie oderu nepreukázali žiadne straty častíc po 100 cykloch, 1% straty po 200 cykloch a 60% stratené po 500 cykloch.	Skúšky preukázali 50% stratu častíc po iba 10 cykloch a 100% straty častíc po 100 cykloch.
5	Spomaľuje rýchle vybíjanie
	Umiestnenie vodivej vrstvy pod disipatívnym povrchom znižuje potenciál rýchleho vybitia pri kontakte s nabitým zariadením.	Veľmi vodivý povrch môže predstavovať nebezpečenstvo na nabitom zariadení.
6	Lepšia efektívnosť tienenia
	Účinnosť tienenia je rovnaká alebo väčšia ako u materiálu potiahnutého vodivou vrstvou.	Niektoré produkty s vodivým povlakom sú zle chránené kvôli nekonzistentným postupom niektorých výrobcov.
7	Lepšia hodnota
	Trvanlivejšia tisíckrát silnejšia štruktúra trvalo chráni váš produkt pred ESD, je bezpečnejšia a lepšia pre životné prostredie	Jednoduchá štruktúra, ktorá môže postrádať konzistenciu ESD tienenie, trvanlivosť a bezpečnosť.

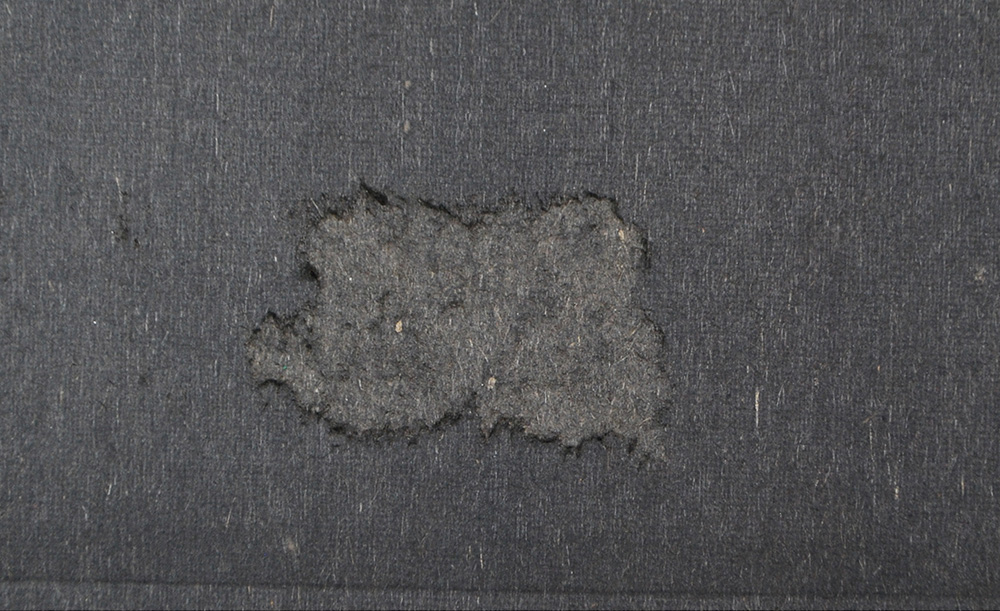

Disipatívny impregnovaný vlnitý materiál

Disipatívna krytá tieniaca vrstva sa počas procesu výroby papiera zmiešava - neodiera sa ani nezoškriabe.

Nestráca ESD vlastnosti.

Dúhotrvajúce ESD bezpečné balenie.

Povrchovo upravený materiál

Štandardný priemyselný papier s ESD povrchom natretým alebo natlačeným na povrchu.

ESD materiál na vrchu je krehký a náchylný na poškriabanie a oteru.

Nevydržia dlho.

Prierez materiálom Protektive Pak

Pri výrobe papiera sa pridáva uhlík.
Papier je tvorený šiestimi vrstvami.
Horná povrchová vrstva je staticky disipatívna.
Vodivá vrstva je až piata od povrchu.

Abrazívne skúšky zaznamenali stratu 0% po 100 cykloch skúšky, 1% po 200 cykloch skúšky a 60% po 500 cykloch.

Po uzavretí krabice napr. vekom zakrytá tieniaca vrstva poskytuje ESD tienenie, ktoré chráni obsah pred elektrostatickým nábojom a výbojom.

Vratný obal šetriaci náklady

Konštruované s dvojitými širokými stenami a dvojitými alebo trojitými koncami sú impregnované lepenkové krabice Protective Pak postavené tak, aby odolali transportu a nepretržitému opakovanému používaniu.

Jedná sa o potenciálne najlacnejšiu voľbu balenia v priebehu času. Aj preto, že tieniaca vrstva je zabudovaná do vlnitého materiálu. Krabite udržujú kvalitný vzhľad oveľa dlhšiu dobu, než iné materiály.

Po preprave produktu do iného zariadenia môžu byť krabice znovu použité na dodávanie ďalších výrobkov, alebo môžu byť rozložené a uložené na ich ďalšie použitie.

ESD značenie a sledovateľnosť

Ochranný ESD obal musí byť označený symbolom klasifikácie ESD. Balenie by malo byť označené informáciami, ktoré umožňujú vysledovať výrobcu obalov, a informácie o výrobcovi.
