Štandardné dávkovacie ihly

Prehľad ihiel a adaptérov

Spoločnosť Martin SMT ponúka štandardné dávkovacie ihly so systémom LUER LOCK, ktorý je určený na pripevnenie ihly ku kartuši. V prípade použitia lekárskych striekačiek bez rozhrania LUER LOCK môžu byť tieto hroty taktiež nasadené na špičku striekačky.

Kapiláry sú vyrobené z nerezovej ocele. Ich zakončenie je bez otrepov a prienik medzi plastovým telom a kapilárou je hladký. Tieto vlastnosti poskytujú opakovateľné výsledky v aplikáciách dávkovania tekutín.

Dávkovacie ihly

• Dĺžka ihly: ~ 12,7 mm (1/2").
• Materiál ihiel: nerezová oceľ.
• Materiál plastového tela: polypropylén (PP).
• Balenie: 50 kusov.

Súprava dávkovacích ihiel

• 18 rôznych typov ihiel, 10 kusov od každého druhu.
• Tento výber obsahuje všetky ihly a plastové dávkovacie hroty, ktoré sú k dispozícii.
• Kód položky VD90.0039.

Spacery

• Spacery pre bežné ihly, kompatibilné s ihlami Martin SMT.
• Vyrobené z nerezovej ocele.
• Balenie obsahuje 1 ks.

Špeciálne dávkovacie trysky z kovu a PP

Tieto špeciálne Martin SMT dávkovacie ihličky sú navrhnuté a optimalizované pre malé dávkovacie aplikácie. Sú vyrobené z kovu a majú extrémne krátku dodávaciu kapiláru a vnútorný kužeľovitý tvar. Šikovný systém trysiek a dištančných spacerov umožňuje výber najlepšej kombinácie pre vašu aplikáciu.

Dávkovacie trysky kovového typu sú kompatibilné s Martin ohrievačmi trysiek. Pomocou týchto ohrievačov je možné dávkovací materiál nastaviť na optimálny režim dávkovania teplom - nevyhnutnú podmienku na dosiahnutie stabilných a opakovateľných výsledkov.

Presné dávkovacie trysky (štandardné)

• Materiál: zliatina mosadze.
• Balenie: 1 sada, čistiaci drôtik.

Presné dávkovacie trysky majú krátku kapiláru a sú určené pre opakovateľné výsledky dávkovania s bodmi o veľkosti max. 0,6 mm. Odporúčajú sa pre spájkovacie pasty triedy 6 - triedy 3. Tieto trysky by pre použitie s dispenzným robotom Martin Dotliner mali byť kombinované s vhodným spacerom (napr. HT00.9011).

Pri dávkovaní materiálu dlhou dutou ihlou alebo špičkou injekčnej striekačky existuje reálna šanca, že obsiahnuté pevné látky sa oddelia od kvapaliny. Výsledkom sú upchaté trysky a nepresné dávkovanie. Veľmi krátka kužeľová výstupná dráha, ktorá je vytvorená v týchto dávkovacích tryskách Martin SMT, zabraňuje tomuto efektu. Výhodnými vedľajšími účinkami tohto dizajnu sú navyše podstatne znížené tlaky na dávkovanie a dlhšie prevádzkové okno pre materiály. Iba kombináciou vhodnej geometrie trysiek a úpravou okolitých podmienok môže byť spájkovacia pasta dávkovaná až na priemer bodov 0,15 mm (priemer trysky 0,14 mm a super jemná spájkovacia pasta triedy 6).

Vzdialenosť medzi dávkovacím hrotom a kontaktnou plochou sa líši pre každý typ trysky a musí sa dodržiavať čo najkonzistentnejšie. Martin kovové trysky môžu byť vybavené spacerom, ktorý mechanicky udrží optimálne medzery.

Spacery (štandardné)

• Materiál: nerezová oceľ.
• Balenie: 1 ks.

Rozhranie určené pre štandardné kovové trysky a plastové kónické trysky, vhodné do Martin SMT dávkovacích hláv.

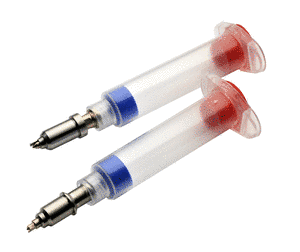

Micro dávkovacie ihly

• Materiál: slitina mosazi.

Presné trysky pre rovnomerné výsledky dávkovania, s integrovaným spacerom. Umožňujú presné vytváranie najmenších objemov. Špeciálna vnútorná geometria a veľmi krátka kapilára zaisťujú bezproblémový transport média a minimalizujú separačné účinky, vznikajúce najmä pri práci s plniacimi médiami. Priemer dávkovacích trysiek je 7,5 mm a sú pripravené na použitie v ohrevných moduloch Martin SMT.

Na pohodlné čistenie jednotlivých súčastí sú trysky rozdelené do troch častí. Navyše sú vyrobené z materiálov, ktoré zaručujú dlhú životnosť aj pri práci s abrazívnymi médiami. Vnútorné trysky môžu byť voliteľne vybavené pevným spacerom.

Technické parametre:

• Spojovacie telo: nerezová oceľ, vonkajší priemer 7,5 mm.
• Tryska: špeciálna zliatina, presne vyvŕtaná, tolerancia + 0,02 mm / - 0,00 mm.
• Dištančná trubica: nerezová oceľ.
• Čistiaca ihla: oceľová pružina.

Sady mikrotrysiek:

• HT00.8008 - dávkovacia tryska 0,14 mm, so spacerom 0,07 mm.
• HT00.8009 - dávkovacia tryska 0,17 mm, so spacerom 0,08 mm.
• HT00.8014 - dávkovacia tryska 0,17 mm, bez priestoru.
• HT00.8005 - dávkovacia tryska 0,22 mm, bez priestoru.
• HT00.8006 - dávkovacia tryska 0,3 mm, bez priestoru.

*) AH - spacer je integrovaný priamo v dávkovacej tryske
**) HS - nevyhnutný výškový senzor

Kónické plastové dávkovacie hroty

• Materiál: polypropylén (PP).
• Dĺžka trysky: 2,54 cm.
• Typ závitu: Luer-Lock.
• Balenie: 50 ks.

Kužeľovité plastové dávkovacie trysky, ktoré je možné nastaviť pre aplikácie v Martin SMT Dotliner (pri použití HT00.9007).

Čistiace prostriedky

Na odstránenie zvyškov taviva ponúka spoločnosť Martin SMT čistiaci sprej či čistiace obrúsky.
