Zákazníkov je stále viac vyžadované lakovanie hotových zostáv osadených dosiek plošnými spojmi, a to z dôvodu klimatickej ochrany, zvýšenia životnosti a spoľahlivosti elektronických zostáv. Rôznymi metódami (sprej, selektívne lakovanie, ponor, zalievanie DPS) vznikne povlak, ktorý má hrúbku závislú ako na metóde lakovania, tak na použitom materiáli. Je teda evidentné, že nevznikne vrstva, ktorá bude po celej doske absolútne rovnako vysoká. Ako teda zmerať výšku povlaku na DPS?
Existuje niekoľko metód, ako merať povlaky. Bohužiaľ bežné metódy sú priamo závislé od podkladu, ktorý musí byť vo väčšine prípadov kovový. Existujú aj veľmi lacné prístroje (riadne niekoľko tisíc CZK), ale tieto sú určené výhradne na meranie hrúbky povlakov na kovových podkladoch. Kovovým podkladom je mienený feromagnetický materiál. Meranie prebieha na báze magneticko-indukčnej metódy. Princíp tejto metódy spočíva v meraní vzdialenosti sondy od feromagnetického podkladu metódou merania intenzity magnetického poľa. Tieto prístroje sú typické napríklad pre lakovne.
Možno využiť aj metódu merania vrstiev ultrazvukom, ktorej princíp merania spočíva v analýze ultrazvukového signálu, jeho rozklade a meraní fázových posunov. Magnetické metódy je veľmi ťažké použiť, pretože DPS neobsahuje magnetický materiál. Metóda vírivých prúdov je nepoužiteľná. Princíp merania spočíva v meraní vzdialenosti od vodivého podkladu metódou merania vplyvu vírivých prúdov vo vodivom podklade. A nie je teda použitím tejto metódy možné riskovať indukciu prúdov v DPS a jej prípadné poškodenie.
Praktická ukážka merania hrúbky povlaku na doske s plošnými spojmi
Postup merania hrúbky povlaku. Princíp merania hrúbky povlaku spočíva v odčítaní vzdialenosti povrchu laku a povrchu dosky a výsledok je nutné vynásobiť indexom lomu.
- Za použitia značkovača sa urobia malé značky na DPS, kde chcete merať hrúbku povlaku (povrchové vrstvy).
- Po zapnutí zariadenia sa zarovnajú hrany značky tak, aby boli v strede obrázku.
- Osvetlenie kamery sa nastaví na maximum a kamera sa nastaví tak, aby bol dosiahnutý jasný a ostrý obrázok na DPS.

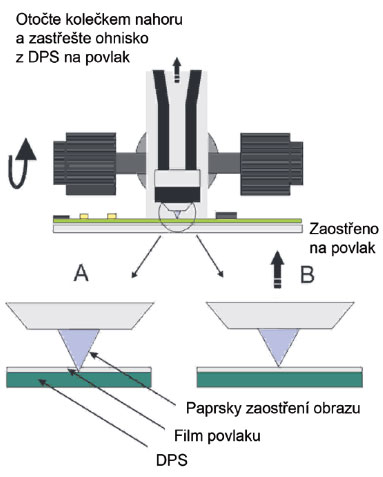

- Potom sa zaostrí jemne na povrch DPS podľa obrázku A (viď obr. 2) .
- Vynuluje sa ukazovateľ merača hrúbky. Zariadenie sa posunie nahor tak, aby bolo dosiahnuté čo najlepšie zaostrenie povrchu laku podľa obrázku B (viď obr. 2).
- Následne sa odčítajú hodnoty na ukazovateli merača hrúbky. Hrúbka povlaku je hodnota vynásobená indexom lomu meraného povlaku.
Príklad aplikácie: ak je index lomu laku n=1,5 (čo platí pre väčšinu polymérov) a hrúbka náteru 80 mikrónov je meraná ukazovateľom hrúbky povrchu, potom je hrúbka povlaku 1,5×80=120 mikrónov.
Poznámka: optické dráhy lúčov obrazu v iných materiáloch ako vzduch (vákuum) sú L(n)=L(vzduch)×n, kde „L“ je hrúbka a „n“ je index lomu materiálu. To znamená, že skutočná hrúbka ochranného laku na doskách s plošnými spojmi je „n“ násobok výšky meranej ukazovateľom zariadenia.
