Typy spájkovacích hrotov

Datum: 11.12.2018

Kategorie: Spájkovacia technika

Venujete čas pri výbere spájkovacej stanice aj zistení, aké typy hrotov k danej stanici sú k dispozícii?


E-booky zdarma	Školení v oblasti pájení	ESD inspekce

Nezabudnite, že spájkovaciu stanicu nekupujete na jednu zákazku, ale pri vhodnom zaobchádzaní Vám vydrží niekoľko rokov. Takže je ideálne vyberať stanicu s veľkým výberom typov a tvarov spájkovacích hrotov, z ktorých je potom možné vybrať ideálny hrot pre danú operáciu. Pretože spájkovanie bezolovnatou spájkou vyžaduje vyšší bod tavenia, je vhodný výber hrotu účinnejší ako zvyšovanie teploty.

Vynikajúcim príkladom je spájkovacia stanica HAKKO FX-951, ktorá ponúka štandardne až 84 typov hrotov pre rôzne druhy spájkovania. Aj keď použijete hrot s tak vynikajúcim vykurovacím prvkom a najmodernejším snímačom, tak pokiaľ nie je tvar hrotu vhodný pre detaily práce, nemôžete dosiahnuť dostatočne uspokojivý výsledok. Spájkovacia stanica FX-951 umožňuje použitie rôznych druhov spájkovania, vrátane spájkovania bez olova, s kompletným radom hrotov. Dodáva sa 84 typov hrotov pre „špeciálne aplikácie“ a „náročnú prevádzku“, aby sa umožnila väčšia spoľahlivosť a jednoduchšia realizácia spájkovania. Ide o nový štandard HAKKO, ktorý je na špičke svetového priemyslu bezolovnatého spájkovania.

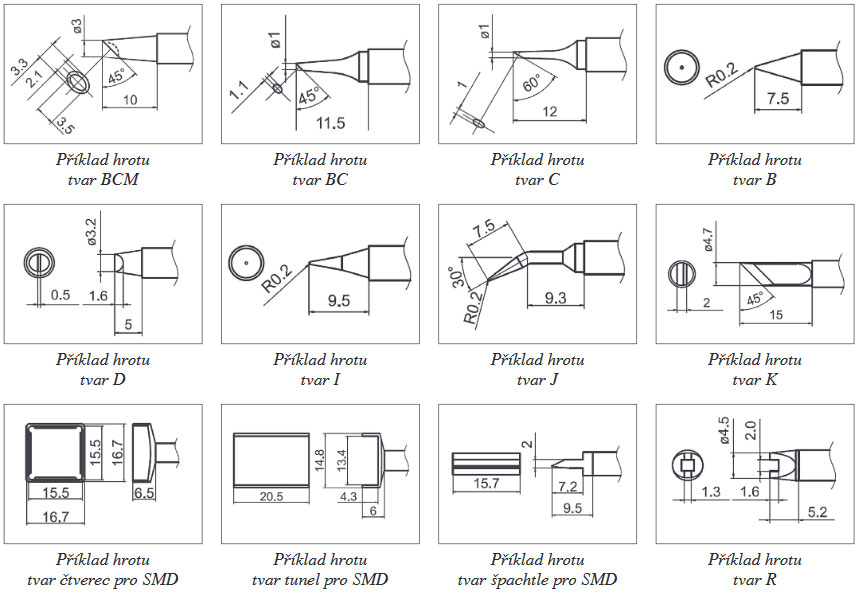

Prehľad ponúkaných tvarov spájkovacích hrotov

Tvar hrotu BCM/CM - minivlna

Je vhodný na ťažné spájkovanie a korekciu mostíkov – v dutej časti je schopný absorbovať prebytočnú spájku a predchádza tak vzniku mostíkov pri spájkovaní ťahaním. Vzhľadom na to, že ťahová sila spôsobená povrchovým napätím tohto typu je silnejšia ako ťažná sila tvaru BC, spájka nie je ponechaná v nepotrebných oblastiach počas ťažného spájkovania. Vhodný pre QFP a PLCC.

Tvar hrotu BC/C

Má tvar kužeľa (BC) alebo stĺpika (C) zrezaného v sklone, ktorý umožňuje používateľom vybrať hrot v závislosti na súčiastke. Odporúčajú sa na spájkovanie čipových súčiastok. Hroty majú vysokú tepelnú kapacitu a sú vhodné na ťažné aj bodové spájkovanie, spájkovanie čipov, cínovanie vodičov, spájkovanie lakovaných vodičov cievky.

Okrúhly tvar hrotu B

Je všestranný, je možné použiť z akéhokoľvek smeru a prakticky pre všetky operácie, je vhodný pre začiatočníkov i skúsených operátorov.

Plochý tvar hrotu D

Možno využiť dvoma spôsobmi, a to spájkovaním pomocou čelnej plôšky alebo šikmej zrezanej plochy. Spájkovanie s týmto typom hrotu vyžaduje
podobné zručnosti ako pri hrote typu B. Tvar D je tiež vhodný na spájkovanie na úzkych miestach. Použitie je na spájkovanie čipov, spájkovanie ťahom aj bodové, cínovanie vodičov, spájkovanie lakovaných vodičov cievky a spájkovanie dutiniek (cup terminals).

Tvar hrotu I

S veľmi jemným koncom je vhodný na spájkovanie mikročipov (0201 atď.) a na opravy dosiek plošných spojov s vysokou hustotou zástavby súčiastok, ako napr. pri mobilných telefónoch. Tepelná kapacita hrotu je však veľmi malá a teplo nemusí byť dostatočne prenášané na súčiastku, čo môže spôsobiť nedostatočné zapájanie.

Tvar hrotu J

Líšia sa od tvaru B a I ohnutím konca hrotu, čím je schopný spájkovať dvoma spôsobmi, bodovo špičkou a plošne hranou hrotu. Používa sa na ťažné spájkovanie a korekciu mostíkov.

Tvar K

Tvar noža umožňuje tomuto hrotu spájkovať tromi spôsobmi – hranou, plochou alebo bodovo. Používa sa na spájkovanie v úzkych medzerách, na korekciu mostíkov a spájkovanie ťahaním. Vhodný pre QFP.

Tvar hrotu pre SMD

Hroty určené na opravy (rework) v tvare štvorca, tunela alebo špachtle. Každý z nich je určený pre určitý typ opravovaných súčiastok, dokáže ohriať niekoľko vývodov naraz. Vhodné pre QFP, PLCC, SO, plošné konektory.

Tvar hrotu R

Má na špičke drážku a je vhodný pre SMD čipov.

Výber spájkovacieho hrotu

Viac informácií o možnostiach výberu spájkovacích hrotov od spoločnosti HAKKO sa dozviete na našich stránkach www.hakko.cz:
