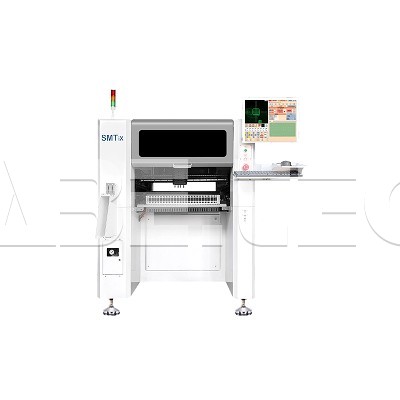

Pick&Place SMT systém SMTix MS4L-64NX

Obj. číslo:

106900004

Výrobca:

Kategória:

Osadzovacie automaty

Dostupnosť:

2 - 3 týždne

priamy dovoz v Francúzsko, tovar naskladníme zvyčajne do troch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Osadzovací pick&place SMT systém pre až 64 NTX podávačov.
Najefektívnejšie vo svojej kategórii v umiestňovaní, rýchlosti programovania a kapacite podávania.
Presnosť 0,05 mm s max. kapacitou 11 000 komponentov za hodinu.
6 kamier: 1 pre fiduciálnu detekciu, 4 vysokorýchlostné kamery pre umiestňovacie trysky a 1 vysoko presná kamera pre čipy.
Pracuje v prostredí Windows®.
Softvér integruje knižnicu komponentov a automaticky optimalizuje načítanie a smerovanie.
Súčasťou dodávky sú dva vozíky na cievky.

Technické parametre

Pick&Place SMT systém SMTix MS4L-64NX:

Presnosť umiestnenia: 0,05 mm.
Presnosť opakovateľnosti: 0,05 mm.
Presnosť polohovania: 0,01 mm.
Nepretržitá prevádzková doba: môže pracovať nepretržite po dobu > 24 hodín bez zastavenia.
Rýchlosť umiestňovania: 8000 - 11000 komponentov za hodinu.
Oblasť umiestňovania: 50 x 50 - 410 x 360 mm.

Rozsah umiestňovania: kompatibilný s komponentmi typu 0201, 0402, 0603, 0805, 1206, LED diódy, tranzistory, SOT a BGA až 30x30x30mm. Komponenty s rozstupom pinov vyšším ako 0,3 mm, ako je GFP, BGA atď. a neštandardné komponenty je možné umiestňovať s vizuálnou prispôsobením.

Systém umiestňovacích hláv:

Počet umiestňovacích hláv: 4.
Typy trysiek: kompatibilné s tryskami JUKI.
Rozsah uhla komponentov: ± 180°.
Max. výška komponentov: 20 mm.
Metóda zberu: piano typ.

Systém podávania:

Pozícia podávačov: 68 pozícií (na základe 8 mm podávačov).
Typ podávačov: elektrické, vibračné, IC, atď.
Kompatibilné typy podávačov: NXT.
Pozícia IC zásobníkov: 1 zásobník.
Bezpečnostný systém: funkcia zdvihového alarmu podávača.
Metóda vyzdvihovania: automatické rozloženie materiálu s automaticky umiestnenými súradnicami vyzdvihovania.

Systém DPS dopravníka:

Hrúbka DPS dosiek: 3 mm, v automatickom režime je vyžadovaný procesný rám 3 - 5 mm.
Metóda nastavenia sledovania: elektrické nastavenie prostredníctvom softvéru.
Prepravný režim: východisková zľava doprava, podporuje napojenie na oboch stranách, s trojstupňovým transportom.
Bezpečnostný systém: antistatický dopravník, transportné senzory, podporuje MES signály.

Vzduchový systém:

Zdroj vákua: vákuové čerpadlo.
Vákuový mechanizmus: vysokorýchlostný tlakovo-podtlakový ventil.
Tlak vzduchu: 0,5 – 0,7 MPa.

Požiadavky na zdroj vzduchu: zariadenie na separáciu oleja a vody, externé pripojenie 60 L, filtrácia prachu a stabilizačné zariadenie pre tlak vzduchu.

Systém riadenia a programovania:

Operačný systém: Windows®.
Riadiaca jednotka: priemyselné PC s vysoko výkonným procesorom Intel.
Systém pohonu: vysokorýchlostný DSP pohon, striedavý servomotor.
Bezpečnostný systém: núdzové tlačidlo STOP, trojfarebné varovné svetlo, spomalenie/zastavenie pri otvorení krytu.
XY vodiaca lišta: lineárna lišta + presná guličková skrutka.
Režim XY pohybu: optimalizované zrýchlenie/spomalenie, lineárna interpolačná väzba, integrovaný interpolačný algoritmus.
Ochrana pohybu: káblové nosiče s vysokou odolnosťou, flexibilné káble.

Systém rozpoznávania:

Rozpoznávacie zariadenie: 1 fiduciálna polohovacia kamera. 4 vysokorýchlostné rozpoznávacie kamery, 1 vysoko presná kamera.
Monitor: 17" priemyselný ovládací displej.
Metóda zachytenia obrazu: stredové vizuálne rozpoznávanie.
Metóda rozpoznávania: simultánne rozpoznanie na 4 hlavách.
Fiduciálne rozpoznávanie: manuálne/automatické polohovanie.
Korekčné funkcie: automatická korekcia chýbajúcej časti, automatická korekcia uhla, automatické odmietnutie nekvalitnej súčiastky.
Programovacia metóda: import pick&place súboru, sychronizácia s knižnicou komponentov, optimálne plánovanie trajektórie, optimálne plánovanie cesty.
Kompatibilné formáty súborov: súbory CSV/TXT.

Ďalšie parametre:
