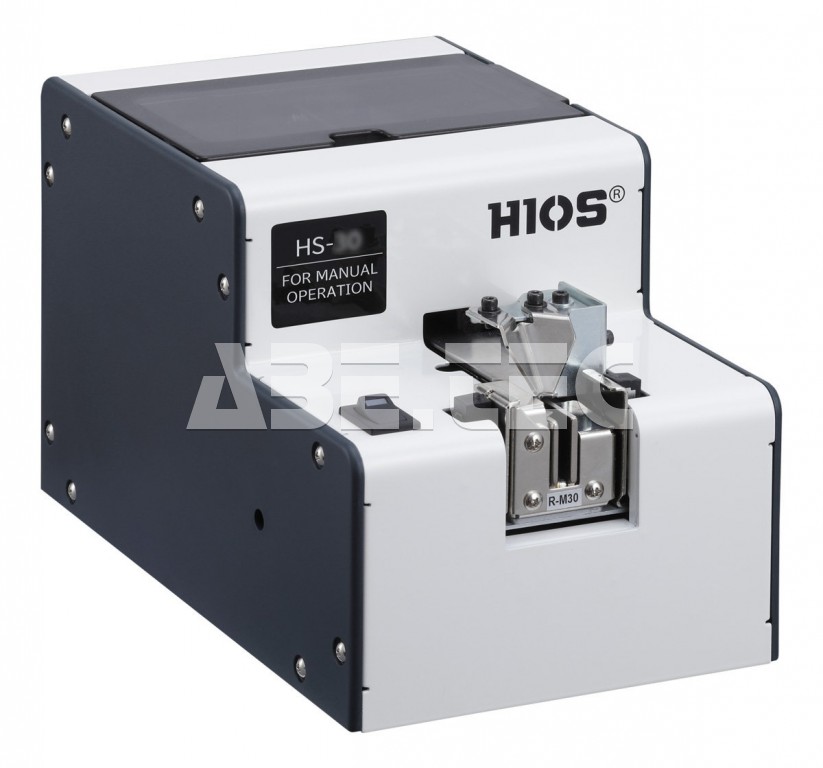

Automatický podávač skrutiek Hios HSV, JHS-35, pre manuálne operácie, M3.5

Spoľahlivá kvalita, jednoduchý výber a vynikajúci pomer ceny a výkonu

Rad automatických podávačov Hios HS bol prepracovaný z hľadiska funkcií tak, aby ponúkal lepší pomer ceny a výkonu. Ponuka modelov uľahčuje výber vhodného modelu aj jeho inštaláciu, pričom zostáva zachovaná vysoká kvalita.

Podporuje širokú škálu malých a presných skrutiek

Vďaka spoľahlivému zarovnávaniu a stabilnému podávaniu skrutiek pomáha zvyšovať efektivitu výroby. Vysoká rýchlosť podávania a kompaktná konštrukcia zároveň spĺňajú rozmanité požiadavky moderných výrobných prevádzok.

Obmedzuje ľudské chyby a zvyšuje efektivitu výrobnej linky

Zabezpečuje rýchlejšie a stabilnejšie podávanie skrutiek než ich ručné odoberanie. Štandardizuje pracovný proces a obmedzuje rozdiely spôsobené ľudským faktorom, čím zvyšuje efektivitu celej výrobnej linky.

Vysoká schopnosť tlmenia vibrácií zabezpečuje stabilné podávanie skrutiek pomocou výsuvného mechanizmu

Jedna jednotka môže podávať skrutky rôznych priemerov. Pri zmene typu skrutky zvyčajne stačí vymeniť iba vodiacu lištu (v závislosti od konkrétneho modelu môže byť okrem vodiacej lišty potrebné vymeniť aj ďalšie diely). Vibračné lišty sú presne riadené, čo zvyšuje rýchlosť podávania a prispieva k vyššej produktivite.

Funkcia automatického obnovenia pri poruche a možnosť prepojenia s externými zariadeniami

Pri vzniku poruchy, napríklad pri vložení nadmerného množstva skrutiek alebo ich zaseknutí, sa motor automaticky roztočí opačným smerom a pokúsi sa poruchu odstrániť. Ak sa to nepodarí, zariadenie z bezpečnostných dôvodov odpojí napájanie.

Všetky modely sú štandardne vybavené externými výstupnými signálmi, ktoré umožňujú prepojenie s robotmi, počítadlami a ďalšími automatizačnými systémami, čím zvyšujú flexibilitu a spoľahlivosť.

Prednosti modelu HS

• Jedna jednotka zvládne tri veľkosti skrutiek jednoduchou výmenou vodiacej lišty (ďalšie veľkosti sa dokupujú samostatne).
• K dispozícii sú vodiace lišty pre 3 priemery skrutiek v rozsahu M3.5 až M5.0.
• Veľkokapacitný zásobník na skrutky s objemom až 150 cm³.
• Na odoberanie skrutiek využíva lineárne vodiace lišty.
• Zabraňuje hromadeniu skrutiek a zabezpečuje ich stabilné uchopenie.
• Umožňuje rýchle a spoľahlivé podávanie aj ťažko manipulovateľných skrutiek.
• Napríklad skrutiek s plochou hlavou, skrutiek s podložkou alebo skrutiek s nízkou hlavou.

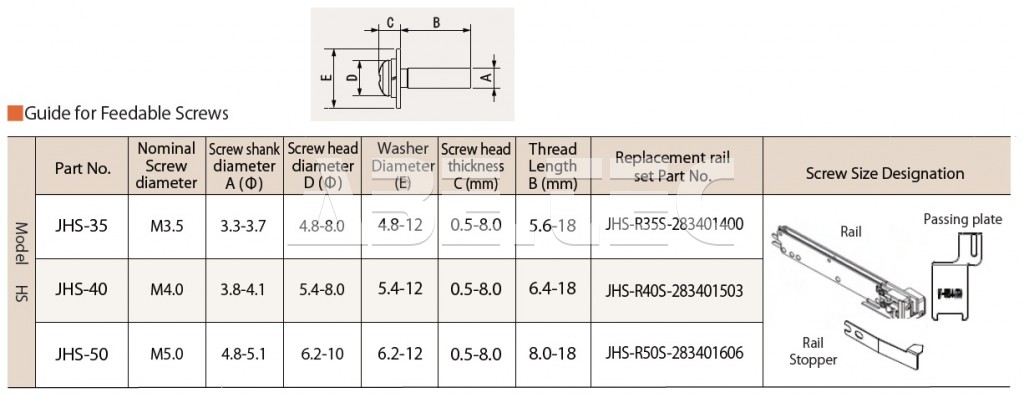

Rozsah podporovaných skrutiek

Technická špecifikácia

• Podporovaný tvar hlavy skrutky: valcová hlava (s podložkou, s dvojitou podložkou)*, viazacia hlava, zápustná hlava, s vnútorným šesťhranom**.
• Dĺžka závitu skrutky: 5,6 – 18,0 mm.
• Menovitý priemer skrutky: M3.5.
• Priemer závitovej časti skrutky: 3,3 – 3,7 mm.
• Priemer hlavy skrutky: 4,8 – 8,0 mm.
• Výška hlavy skrutky: 0,5 – 8,0 mm.
• Kapacita zásobníka skrutiek: 150 cc.
• Čas cyklu: –.
• Funkcia obnovenia po preťažení: áno.
• Obnovenie ochrany proti preťaženiu: pri preťažení reverzný chod, po obnovení normálny smer otáčania.
• Externý výstupný signál: áno.
• Napájanie: AC adaptér, vstup 100 – 240 V, 50/60 Hz, výstup DC 15 V, 2,4 A.

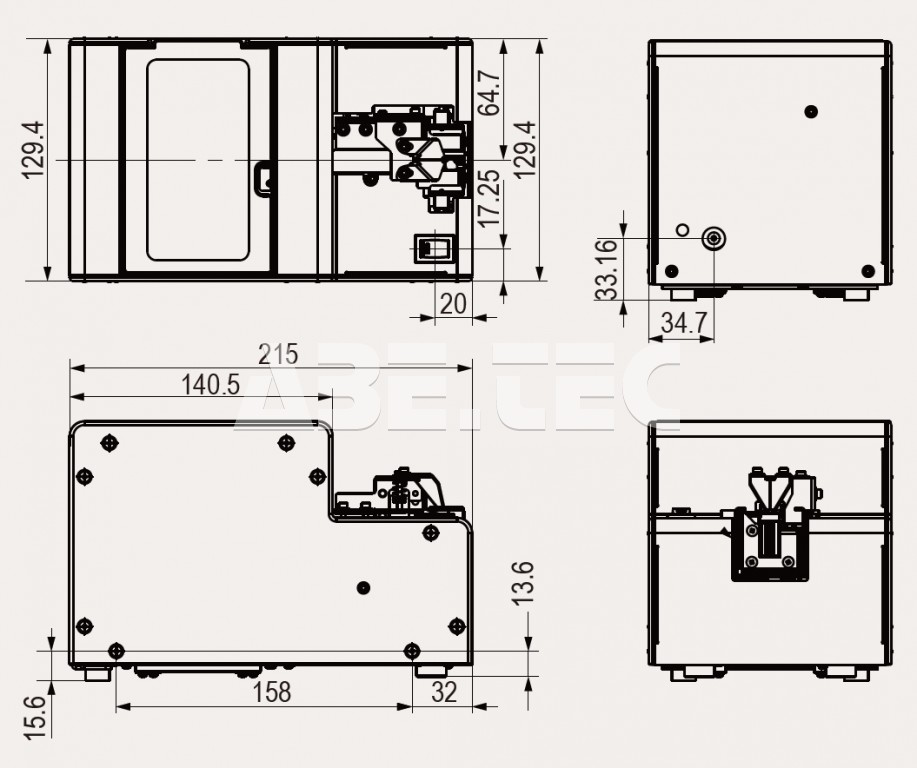

• Rozmery (š × h × v): 130 × 215 × 138 mm.
• Hmotnosť: 3,7 kg (vrátane vodiacej lišty).

* Maximálna hrúbka podložky 0,35 – 1,0 mm.
** Nie je možné použiť pre typ s vnútorným šesťhranom M3.5.
