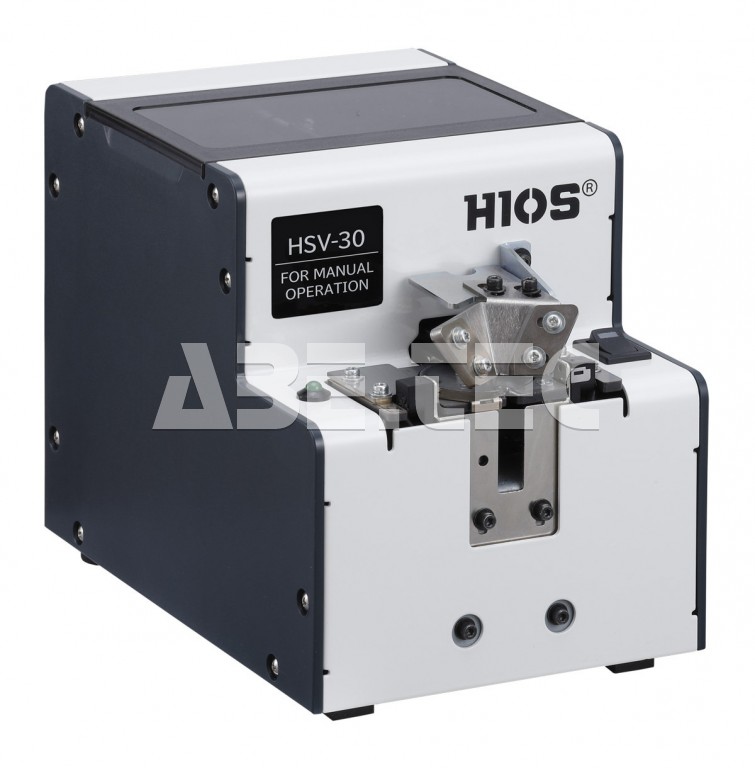

Automatický podávač skrutiek Hios HSV, JHSV-12, pre manuálne operácie, M1.2

Spoľahlivá kvalita, jednoduchý výber a vynikajúci pomer ceny a výkonu

Rad automatických podávačov Hios HSV bol prepracovaný z hľadiska funkcií tak, aby ponúkal lepší pomer ceny a výkonu. Ponuka modelov uľahčuje výber vhodného modelu aj jeho inštaláciu, pričom je zároveň zachovaná vysoká kvalita.

Podporuje širokú škálu malých a presných skrutiek

Vďaka spoľahlivému zarovnávaniu a stabilnému podávaniu skrutiek pomáha zvyšovať efektivitu výroby. Vysoká rýchlosť podávania a kompaktná konštrukcia zároveň spĺňajú rozmanité požiadavky moderných výrobných prevádzok.

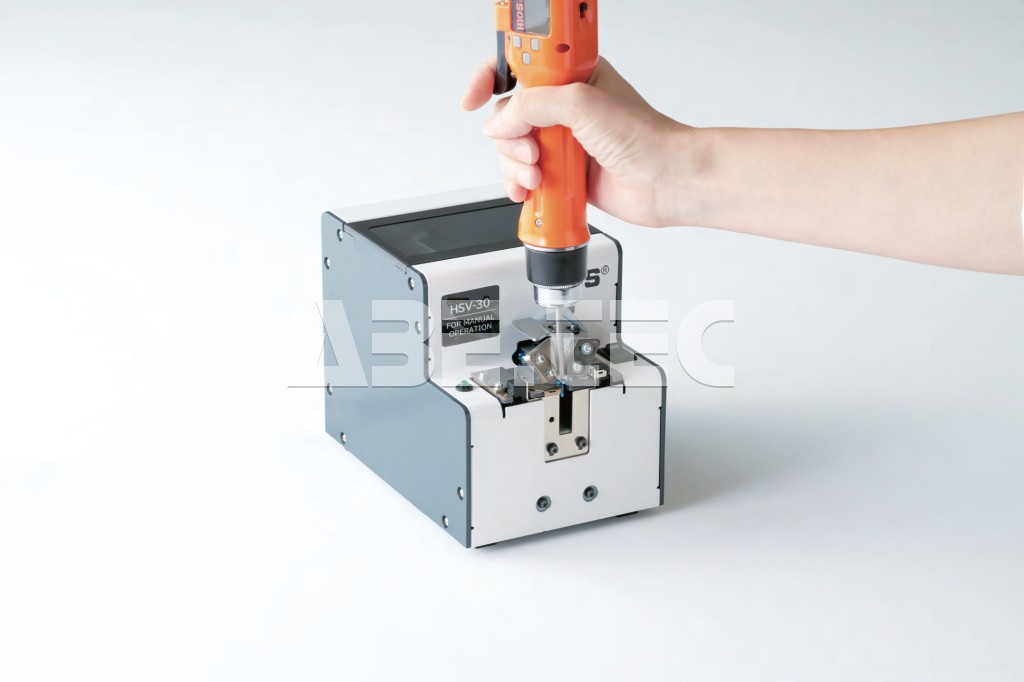

Obmedzuje ľudské chyby a zvyšuje efektivitu výrobnej linky

Zabezpečuje rýchlejšie a stabilnejšie podávanie skrutiek než ich ručné odoberanie. Štandardizuje pracovný proces a obmedzuje rozdiely spôsobené ľudským faktorom, čím zvyšuje efektivitu celej výrobnej linky.

Vysoká schopnosť tlmenia vibrácií zabezpečuje stabilnú dopravu skrutiek pomocou výsuvného mechanizmu

Jedna jednotka môže podávať skrutky rôznych priemerov. Na zmenu typu skrutky zvyčajne stačí vymeniť iba vodiacu lištu (v závislosti od konkrétneho modelu môže byť okrem vodiacej lišty potrebné vymeniť aj ďalšie diely). Rotačný oddeľovač zabraňuje hromadeniu skrutiek a zabezpečuje ich presné a plynulé podávanie. Vibračné lišty sú presne riadené, čo zvyšuje rýchlosť podávania a prispieva k vyššej produktivite.

Funkcia automatického obnovenia pri poruche a možnosť prepojenia s externými zariadeniami

Pri vzniku poruchy, napríklad pri vložení nadmerného množstva skrutiek alebo ich zaseknutí, sa motor automaticky roztočí opačným smerom a pokúsi sa poruchu odstrániť. Ak sa to nepodarí, zariadenie z bezpečnostných dôvodov odpojí napájanie.

Všetky modely sú štandardne vybavené externými výstupnými signálmi, ktoré umožňujú prepojenie s robotmi, počítadlami a ďalšími automatizačnými systémami pre vyššiu flexibilitu a spoľahlivosť.

Prednosti modelu HSV

• Jedna jednotka zvládne osem veľkostí skrutiek jednoduchou výmenou lišty (ďalšie veľkosti sa dokupujú samostatne).
• K dispozícii sú koľajnice pre až 8 priemerov skrutiek v rozsahu M1,0 až M3,0.

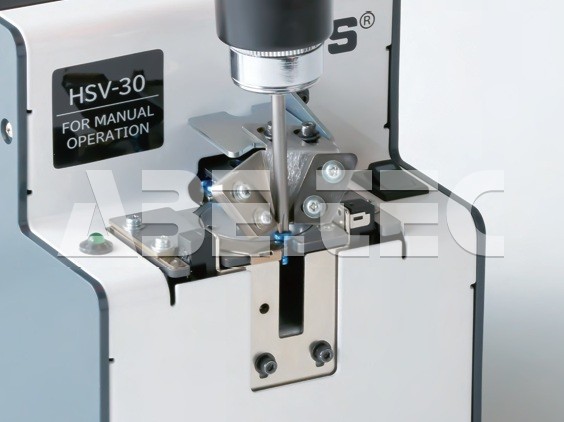

• Na odoberanie skrutiek využíva rotačný oddeľovač (rotary escaper).
• Zabraňuje hromadeniu skrutiek a zabezpečuje ich stabilné uchopenie.
• Umožňuje rýchle a spoľahlivé podávanie aj ťažko manipulovateľných skrutiek.
• Napr. skrutiek s plochou hlavou, skrutiek s podložkou a skrutiek s nízkou hlavou.

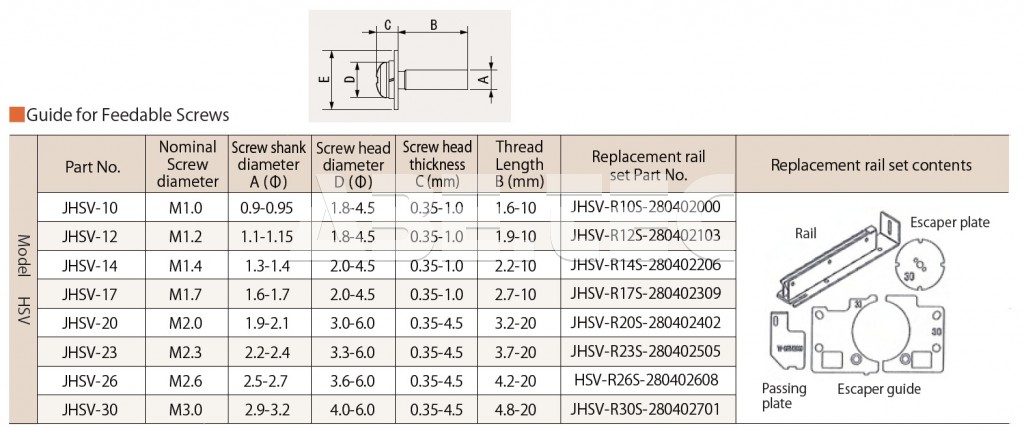

Rozsah podporovaných skrutiek

Technická špecifikácia

• Podporovaný tvar hlavy skrutky: presné skrutky.
• Dĺžka závitu skrutky: 1,9 – 10 mm.
• Menovitý priemer skrutky: M1.2.
• Priemer závitovej časti skrutky: 1,1 - 1,15 mm.
• Priemer hlavy skrutky: 1,8 - 4,5 mm.
• Výška hlavy skrutky: 0,35 – 1,0 mm.
• Kapacita skrutiek: 80 cc.
• Čas cyklu: –.
• Funkcia obnovy pri preťažení: áno.
• Obnovenie ochrany proti preťaženiu: pri preťažení reverzný chod, po obnovení normálna rotácia.
• Externý výstupný signál: áno.
• Napájanie: AC adaptér, vstup 100 – 240 V, 50/60 Hz, výstup DC 15 V, 2,4 A.

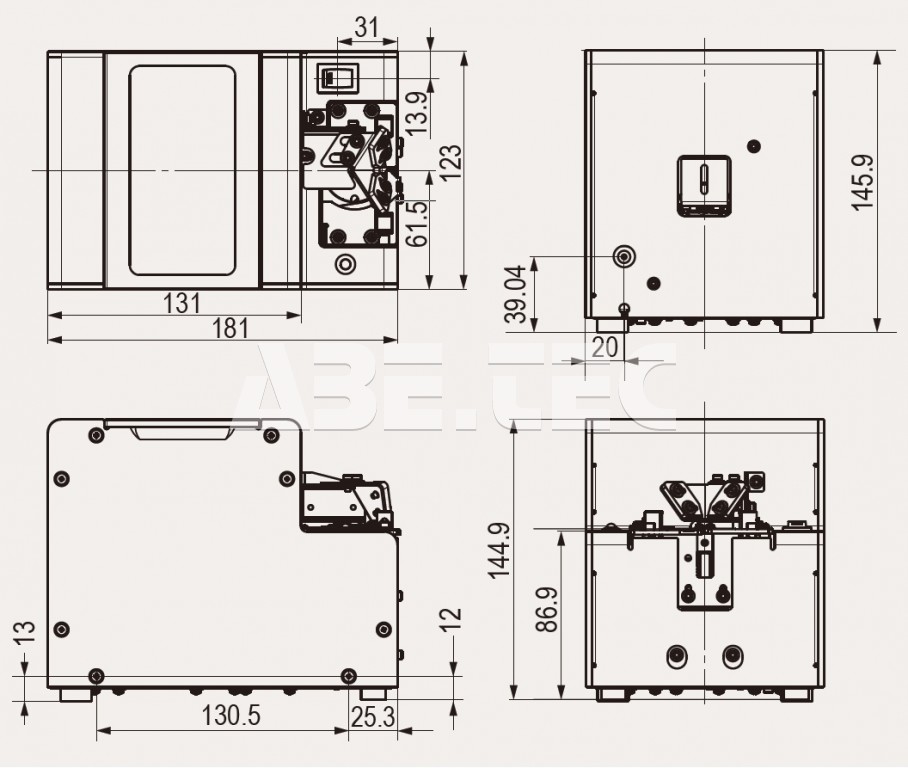

• Rozmery (š × h × v): 123 × 181 × 146 mm.
• Hmotnosť: 3,0 kg (vrátane koľajnice).
