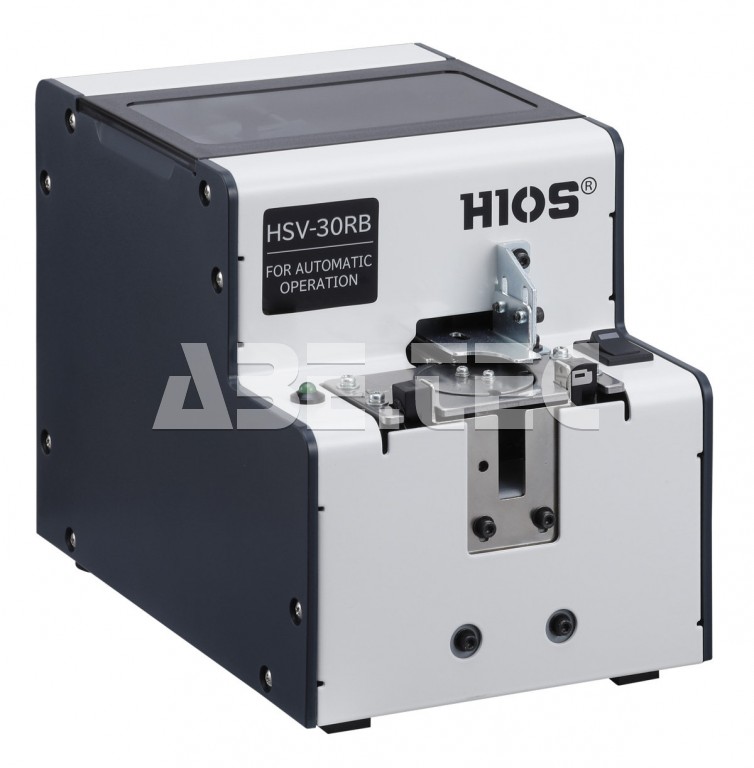

Automatický podávač skrutiek Hios HSV-RB, JHSV-17RB, pre automatické prevádzky, M1.7

Spoľahlivá kvalita, jednoduchý výber a vynikajúci pomer ceny a výkonu

Rad automatických podávačov Hios HSV-RB bol prepracovaný z hľadiska funkcií tak, aby ponúkal ešte lepší pomer ceny a výkonu. Ponuka modelov uľahčuje výber vhodného zariadenia aj jeho inštaláciu, pričom zostáva zachovaná vysoká kvalita.

Podporuje širokú škálu malých a presných skrutiek

Vďaka spoľahlivému zarovnávaniu a stabilnému podávaniu skrutiek pomáha zvyšovať efektivitu výroby. Vysoká rýchlosť podávania a kompaktná konštrukcia zároveň spĺňajú rozmanité požiadavky moderných výrobných prevádzok.

Obmedzuje ľudské chyby a zvyšuje efektivitu výrobnej linky

Zabezpečuje rýchlejšie a stabilnejšie podávanie skrutiek než ich ručné odoberanie. Štandardizuje pracovný proces a obmedzuje rozdiely spôsobené ľudským faktorom, čím zvyšuje efektivitu celej výrobnej linky.

Vysoká schopnosť tlmenia vibrácií zabezpečuje stabilné podávanie skrutiek pomocou výsuvného mechanizmu

Jedna jednotka môže podávať skrutky rôznych priemerov. Pri zmene typu skrutky zvyčajne stačí vymeniť iba vodiacu lištu (v závislosti od konkrétneho modelu môže byť okrem vodiacej lišty potrebné vymeniť aj ďalšie diely). Rotačný oddeľovač zabraňuje hromadeniu skrutiek a zabezpečuje ich presné a plynulé podávanie. Vibračné lišty sú presne riadené, čo zvyšuje rýchlosť podávania a prispieva k vyššej produktivite.

Funkcia automatického obnovenia pri poruche a možnosť prepojenia s externými zariadeniami

Pri vzniku poruchy, napríklad pri vložení nadmerného množstva skrutiek alebo ich zaseknutí, sa motor automaticky roztočí opačným smerom a pokúsi sa poruchu odstrániť. Ak sa to nepodarí, zariadenie z bezpečnostných dôvodov odpojí napájanie.

Všetky modely sú štandardne vybavené externými výstupnými signálmi, ktoré umožňujú prepojenie s robotmi, počítadlami a ďalšími automatizačnými systémami, čím zvyšujú flexibilitu a spoľahlivosť.

Prednosti modelu HSV

• Jedna jednotka zvládne osem veľkostí skrutiek jednoduchou výmenou vodiacej lišty (ďalšie veľkosti sa dokupujú samostatne).
• K dispozícii sú vodiace lišty pre až 8 priemerov skrutiek v rozsahu M1,0 až M3,0.
• Na odoberanie skrutiek využíva rotačný oddeľovač (Rotary Escaper).
• Zabraňuje hromadeniu skrutiek a zabezpečuje ich stabilné uchopenie.
• Umožňuje rýchle a spoľahlivé podávanie aj ťažko manipulovateľných skrutiek.
• Napríklad skrutiek s plochou hlavou, skrutiek s podložkou alebo skrutiek s nízkou hlavou.

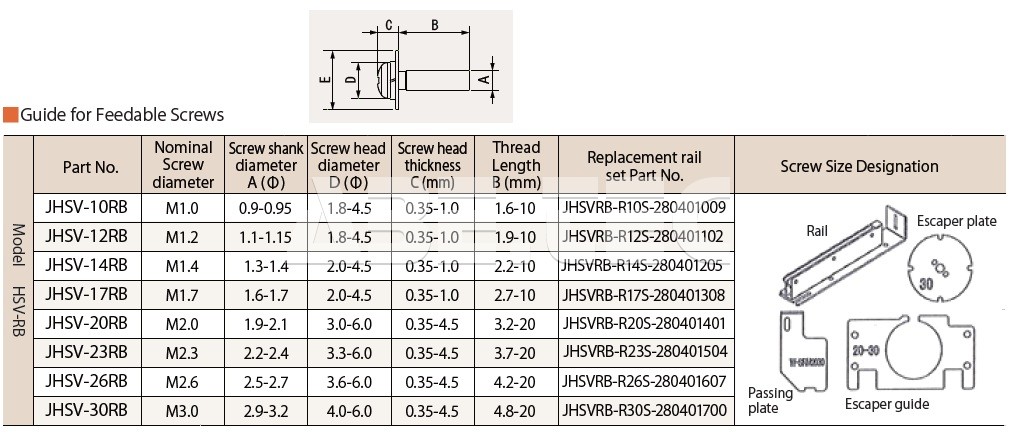

Rozsah podporovaných skrutiek

Technická špecifikácia

• Podporovaný tvar hlavy skrutky: presné skrutky.
• Dĺžka závitu skrutky: 2,7 – 10 mm.
• Menovitý priemer skrutky: M1.7.
• Priemer závitovej časti skrutky: 1,6 - 1,7 mm.
• Priemer hlavy skrutky: 2,0 – 4,5 mm.
• Výška hlavy skrutky: 0,35 – 1,0 mm.
• Kapacita zásobníka skrutiek: 80 cc.
• Čas cyklu: 0,9 s.
• Funkcia obnovenia po preťažení: áno.
• Obnovenie po preťažení: pri preťažení reverzný chod, po odstránení preťaženia návrat k normálnej rotácii.
• Externý výstupný signál: áno.
• Napájanie: AC adaptér, vstup 100 – 240 V, 50/60 Hz, výstup DC 15 V, 2,4 A.

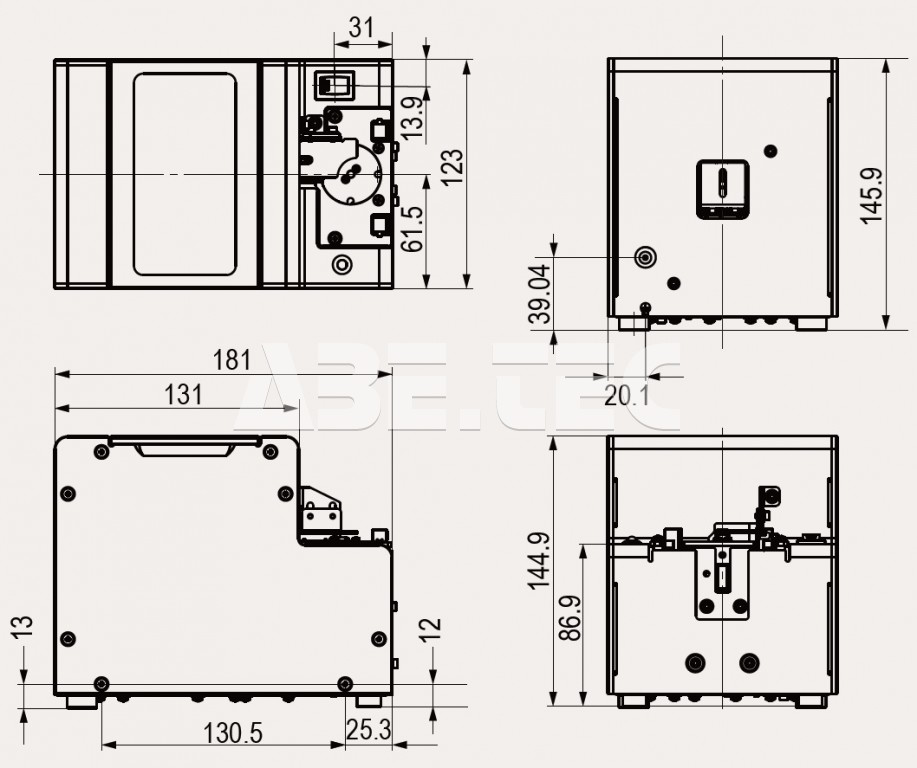

• Rozmery (š × h × v): 123 × 181 × 146 mm.
• Hmotnosť: 3,0 kg (vrátane vodiacej lišty).
