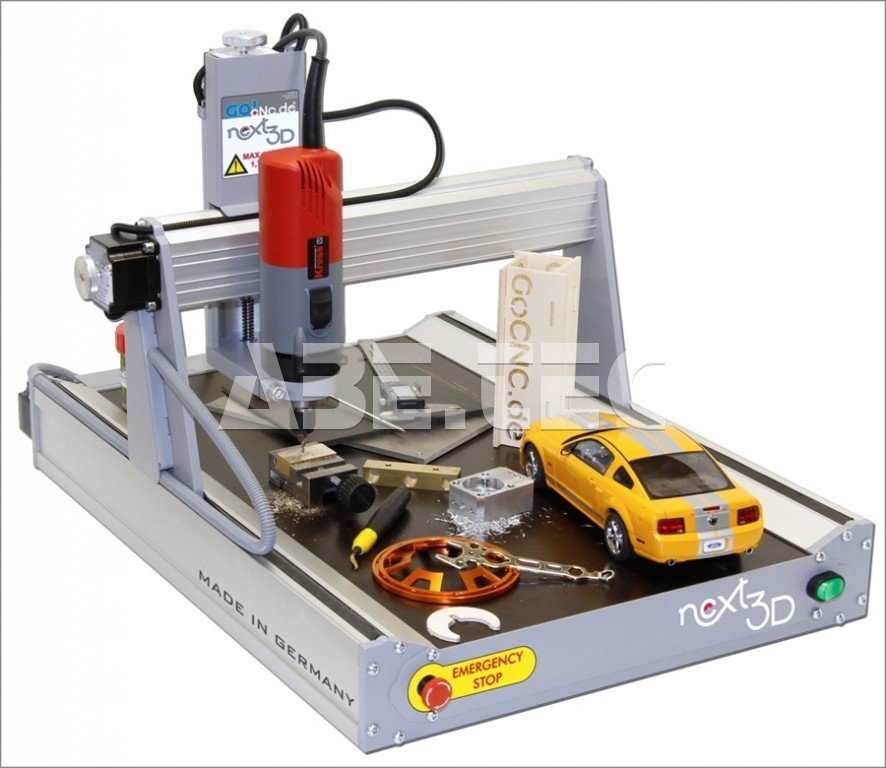

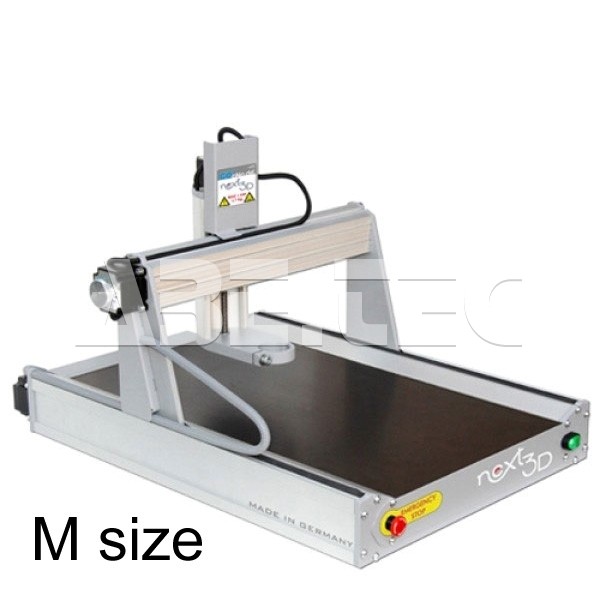

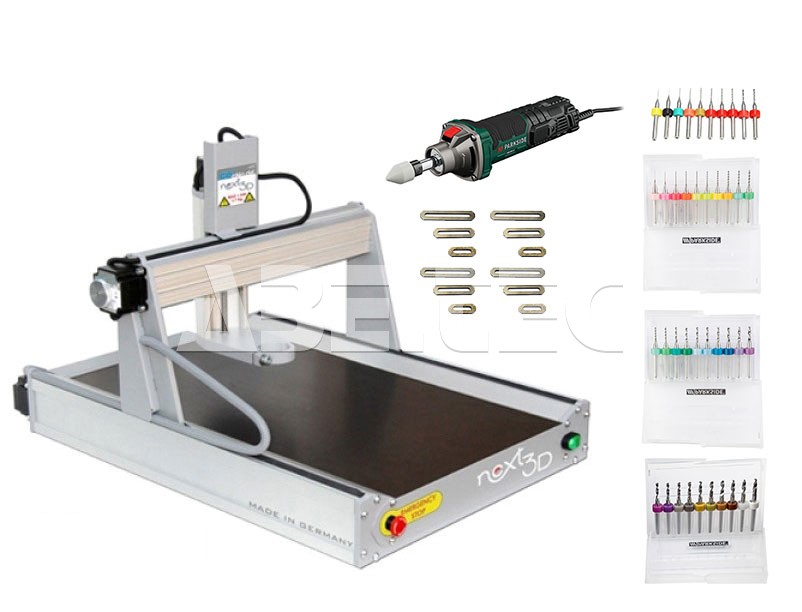

CNC frézka Next3D, veľkosť M, zostavená s T-slot stolom, plná výbava

Kompletná sada obsahuje CNC frézku určenú na obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s elektronickými obvodmi, a pod., priamu brúsku PGS 500, sady upínacích čeľustí 4 x 30 mm, 4 x 40 mm a 4 x 80 mm, sady vrtákov na DPS.

Frézka rady Next 3D®

• CNC frézka určená na obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s elektronickými obvodmi, a pod.
• CNC frézka zostavená.

Next3D® je nová séria frézok, ktorá bola v plnom rozsahu vyvinutá v spoločnosti goCNC a spĺňa všetky želania zákazníkov. Po dvoch rokoch vývoja je predstavené kvalitné zariadenie, v ktorom bol kladený veľký dôraz na bezporuchovú a pomerne jednoduchú montáž, spoľahlivosť a dlhú životnosť zariadenia.

Jednoduchá obsluha a údržba, rozmanitosť, úplné vybavenie, najväčšie možné pracovné rozmery pri najmenších možných rozmeroch zariadenia, ako aj bezkonkurenčná cena a konštrukcia – to sú silné stránky frézky Next3D. Univerzálnosť frézky podporuje možnosť práce s rôznymi frézovacími vretenami, laserovou hlavou, dispenznými kartušami, rôznymi nožmi na rezanie rozličných materiálov, a pod.

Obrábanie vhodných materiálov

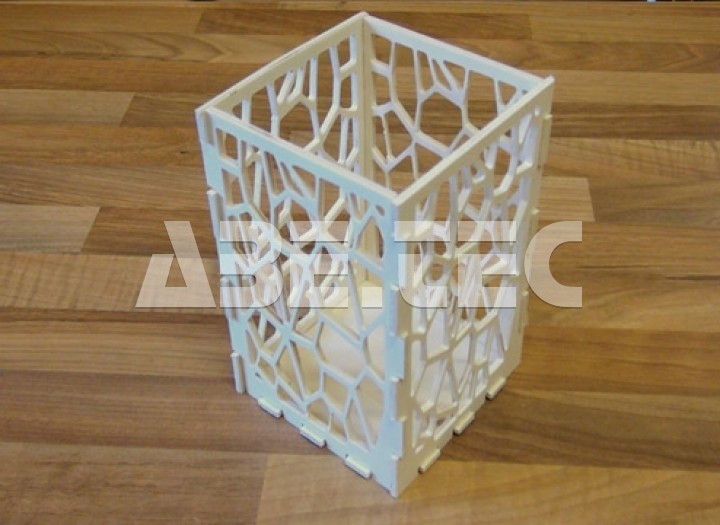

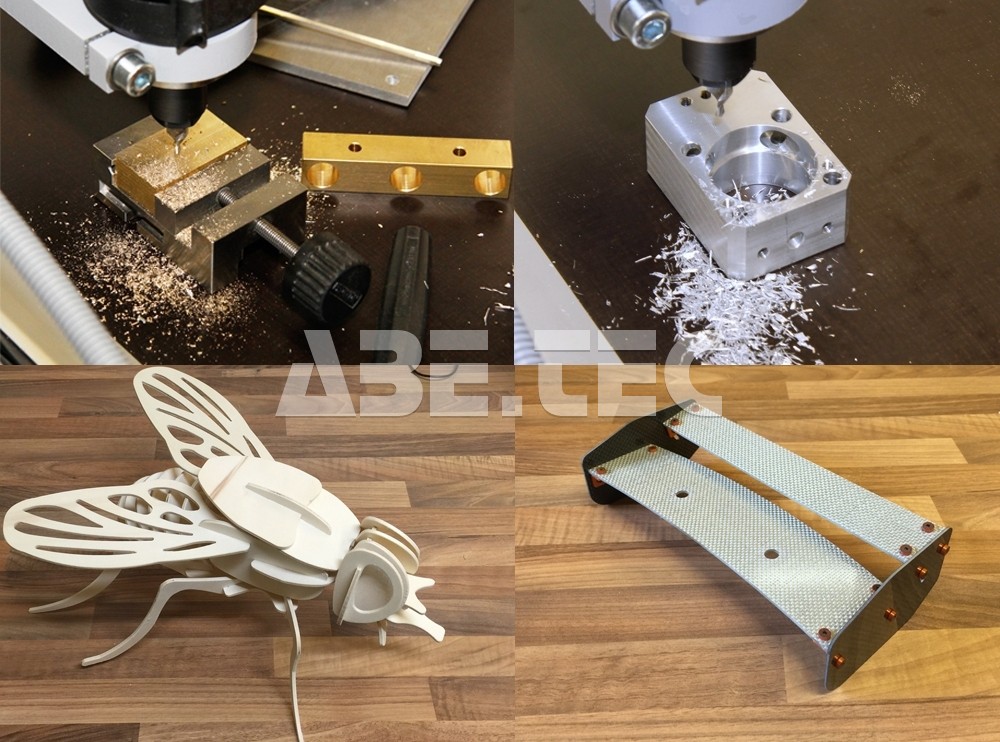

Rozsah frézky Next3D sa hodí na obrábanie plastov, dreva, plexiskla, uhlíka, DIBOND®, dosiek s plošnými spojmi, na rytecké činnosti, ako aj práce v malom meradle na neželezných kovoch (hliník a mosadz). Najlepšia technika pri doskovom materiáli spočíva v priamom prilepení k celému povrchu stola pomocou obojstrannej lepiacej pásky. Vďaka tejto metóde sa doska (obrábaný materiál) uprostred nezdvíha a frézované časti sa nemôžu vytrhnúť, a zostanú prilepené k stolu. Iné upevňovacie pomôcky, ako je zverák, skrutkové úchytky, T-stôl je možné montovať na stôl bez akýchkoľvek problémov.

Hlavné vlastnosti

• Novovyvinutý hliníkový profil bez torzie, s radom integrovaných funkcií znižuje výrobné náklady a zjednodušuje montáž.
• Lineárne vedenie na guľôčkových ložiskách je zárukou presného chodu bez vôle.

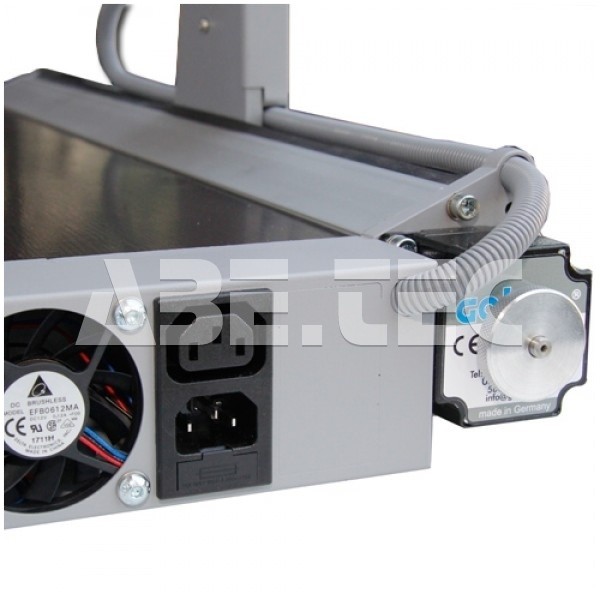

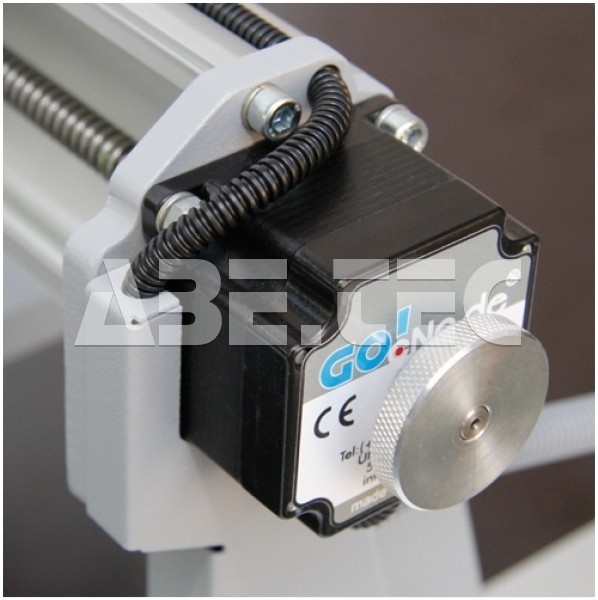

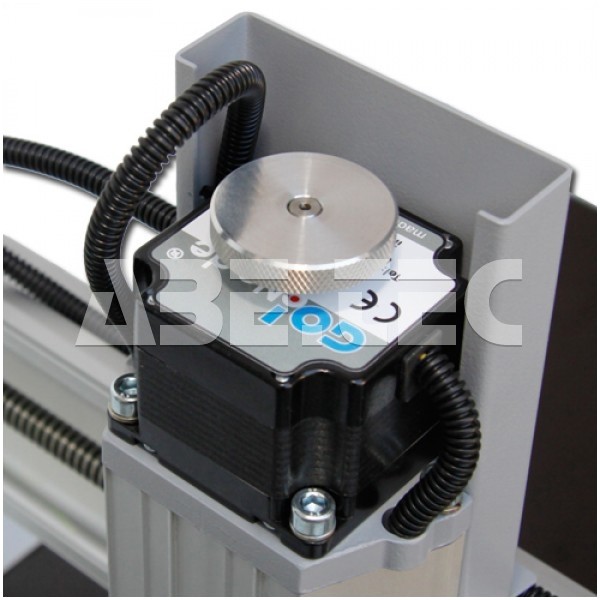

• Tichá a spoľahlivá, aktívne chladená, integrovaná elektronika riadenia v troch osiach, prispôsobená vášmu krokovému motoru, bola vyvinutá pomocou najmodernejšej SMT technológie a zabezpečuje spoľahlivú prevádzku bez vibrácií.
• Riadenie pohonu prídavnej 4. osi a elektronické ovládanie vretena.

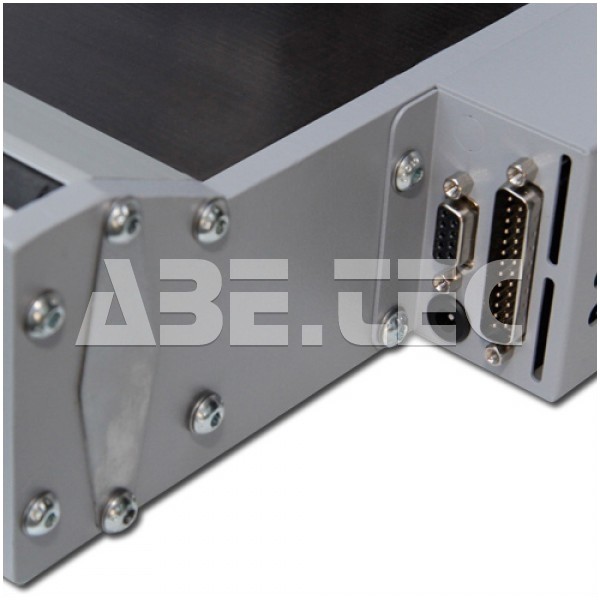

• Jednoduché, priame ovládanie počítačovým softvérom prostredníctvom paralelného vstupu
• Pripojenie cez USB rozhranie je pomocou externého USB prevodníka. Týmto prevedením zostáva CNC frézka otvorená všetkým typom softvéru.
• Vzhľadom na pohon portálu dvojitým vretenom nie je možné portál nakláňať.

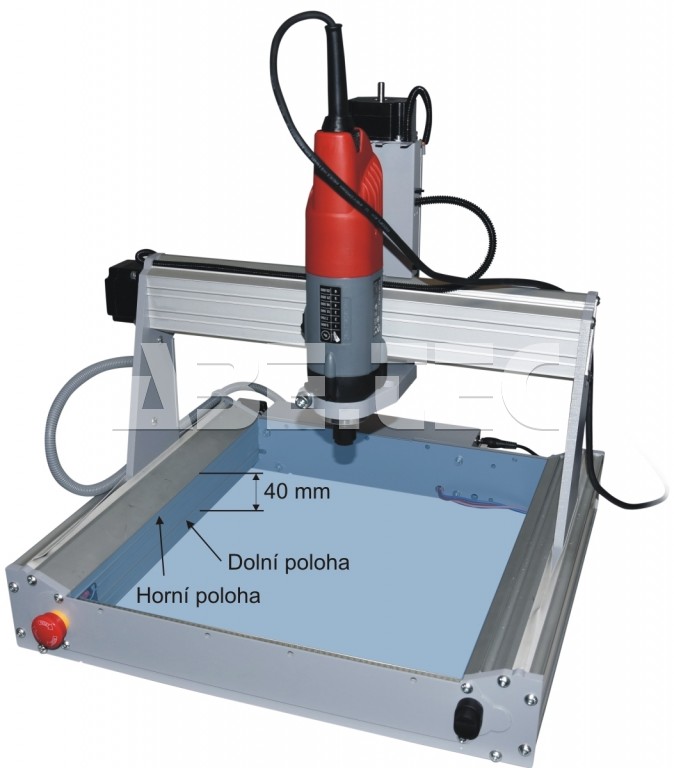

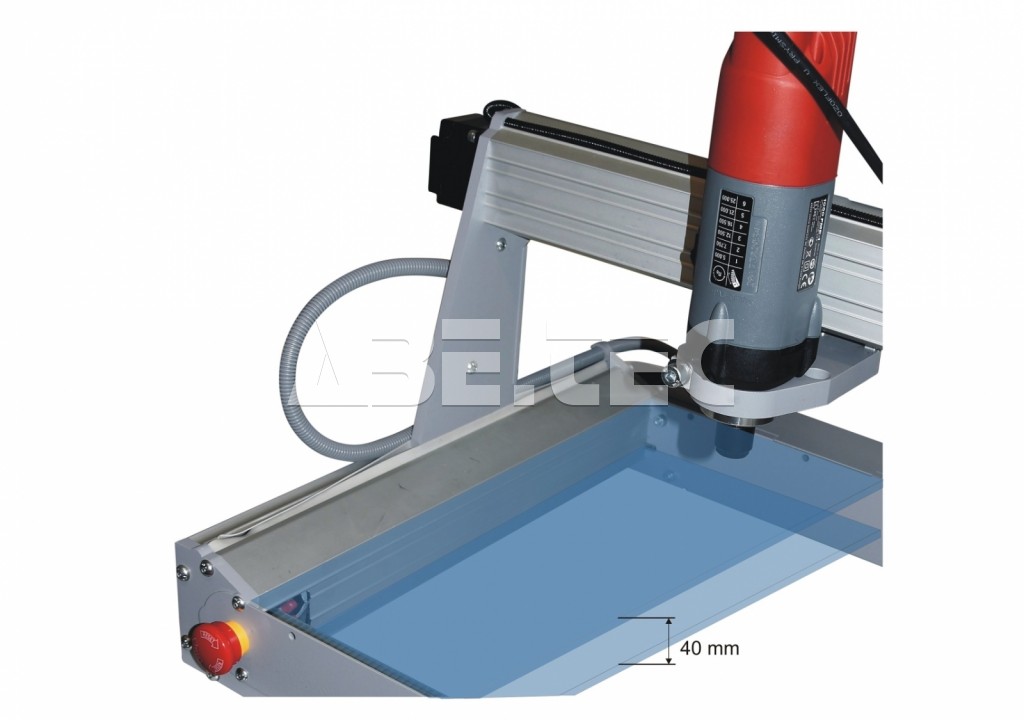

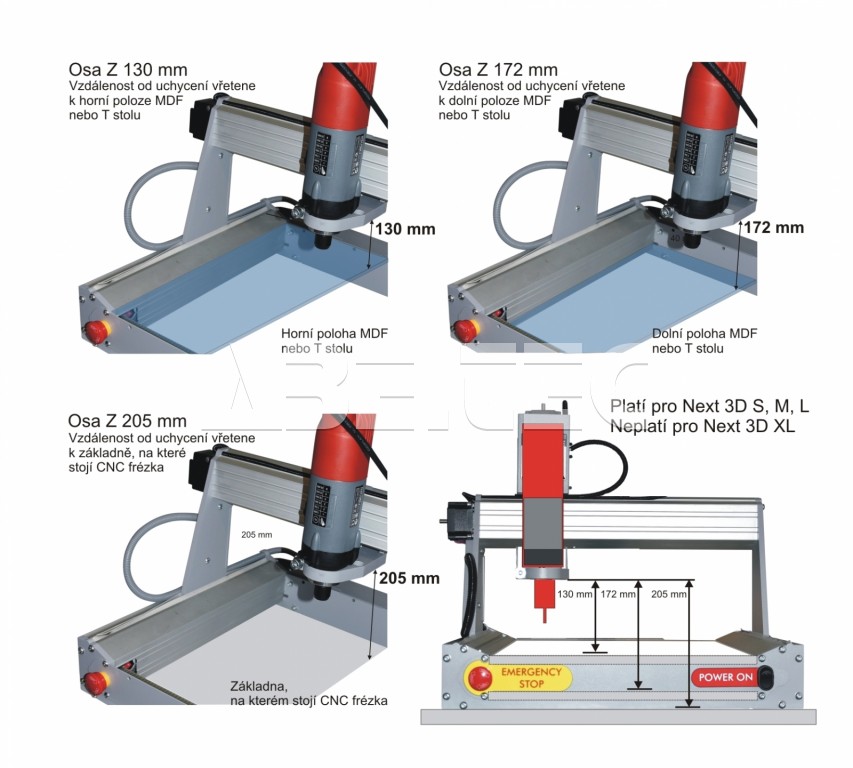

• Vďaka polohovateľnému stolu môžu prechádzať obrobky o výške (o svetlosti) 130 mm, 172 mm (neplatí pre veľkosť XL) či dokonca 205 mm v prípade práce bez stola.

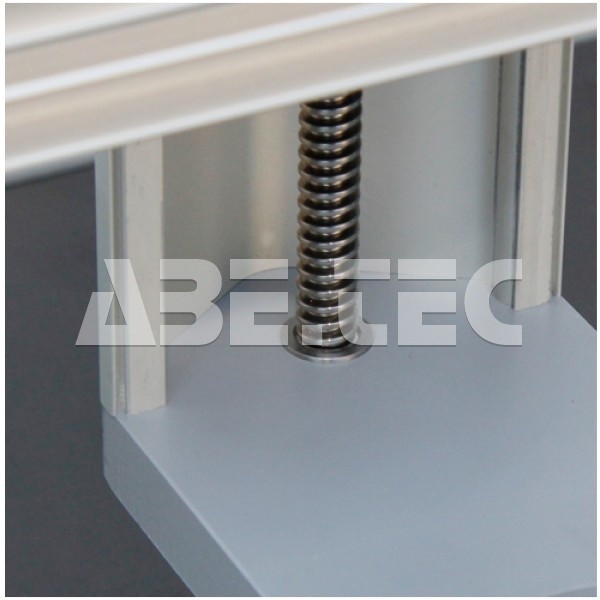

• Presné vretená s lichobežníkovým závitom a stúpaním 3 mm na otáčku, montované plne na guľôčkových ložiskách, zabezpečujú najrýchlejší možný pracovný cyklus s najvyššou presnosťou.
• Úchyt frézovacieho nástroja 43 mm pre frézovacie motory do 1 kW a hmotnosti 1.7 kg.
• Všetky káble sú skryté – žiadne vedenie vzduchom.
• Hardware (riadiaca DPS) a softvér CNC Studio USB sú súčasťou dodávky.

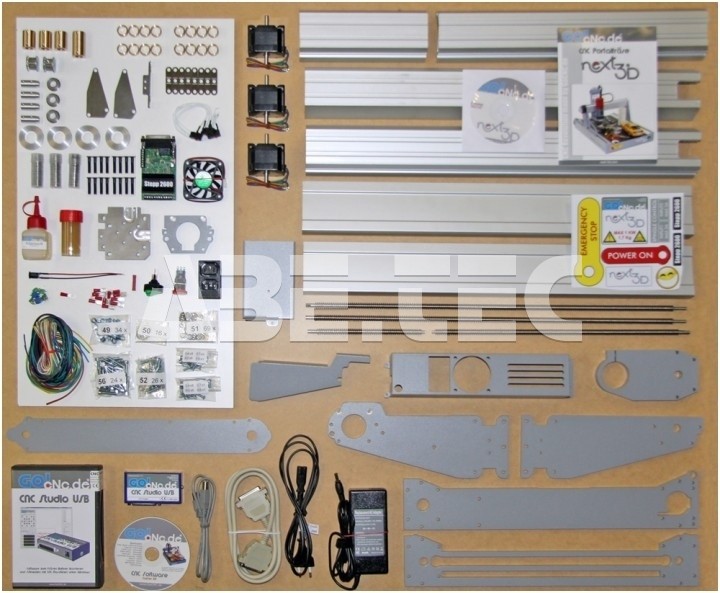

• Žiadne vŕtanie, žiadne spájkovanie, žiadne lepenie! Jednotlivé diely sa iba skrutkujú dohromady.
• Konštrukčná obrázková príručka bez textu po jednotlivých krokoch. Pri montáži stačí iba sledovať obrázky.
• Distribútor spoločnosť ABE.TEC dodáva a zabezpečuje k CNC frézke slovenské preklady, vzorové frézovacie súbory, poradenstvo po telefóne a emaile.

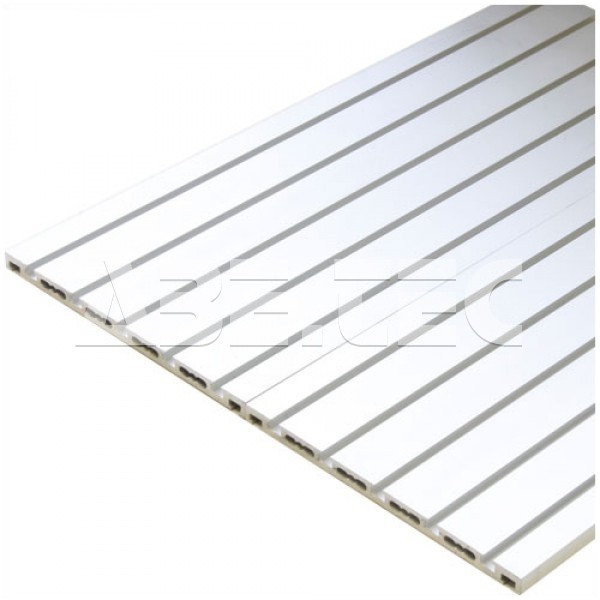

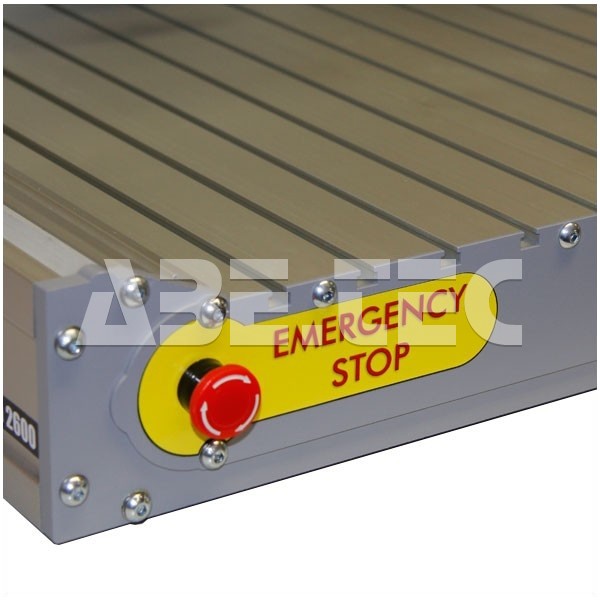

Hliníkový stôl s T-drážkami

• Robustný hliníkový stôl určený pre CNC frézy Next3D.
• T-drážky určené na pripevňovanie dosiek štandardnými skrutkami M5 so šesťhrannou hlavou.
• Skrutky na upevnenie.

Technické parametre

• Pracovná plocha: X-330 mm, Y-495 mm, Z-110 mm.
• Rozmery stola: 335 mm x 620 mm.
• Priechodná výška: 130 mm, 172 mm, alebo bez stola 205 mm.
• Uchytenie nástroja: 43 mm pre max. 1 kW a frézovacie vreteno 1,7 kg.
• Maximálne rozlíšenie: 0,00375 mm.
• Rýchlosť: až 4700 mm/min.
• Mŕtvy chod: cca 0,08 mm (možnosť nastavenia na 0,00 mm pomocou softvéru).
• Výška stroja: 420 mm.
• Presnosť opakovania: 0,03 mm/300 mm.
• G-CODE Processor súčasťou dodávky.
• Vstupné napätie 100-240 V.
• Uvedené parametre sú závislé od veľkosti a kvality frézovacích nástrojov (fréz), optimalizácie pohybov frézovacej hlavy, prípadného chladenia obrobku a v konečnom dôsledku aj od starostlivosti nastavenia CNC frézky.
• Pracovná plocha neurčuje obrobiteľnosť materiálu. Maximálny rozmer obrobku je daný veľkosťou použitých frézovacích nástrojov.

Ak Vám niektoré informácie budú nejasné, neváhajte a kontaktujte našich technikov. Nezabúdajte, že CNC frézka je stroj, ktorý pracuje podľa pokynov obsluhy. Proces frézovania má svoje zákonitosti a vyžaduje určité znalosti.

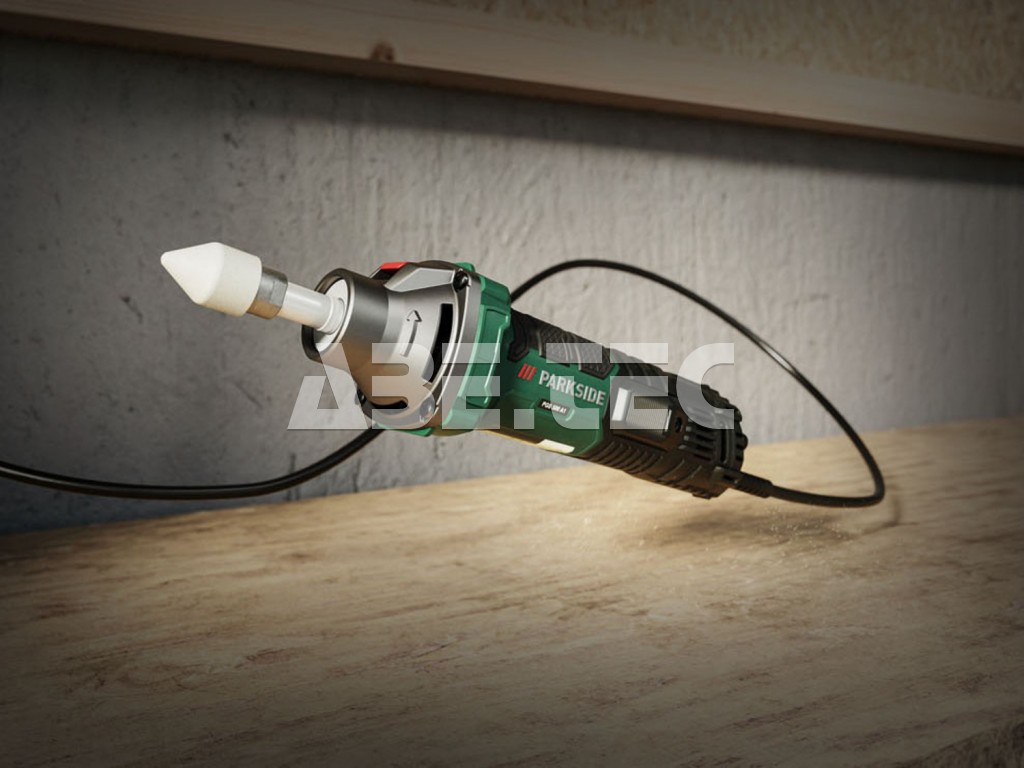

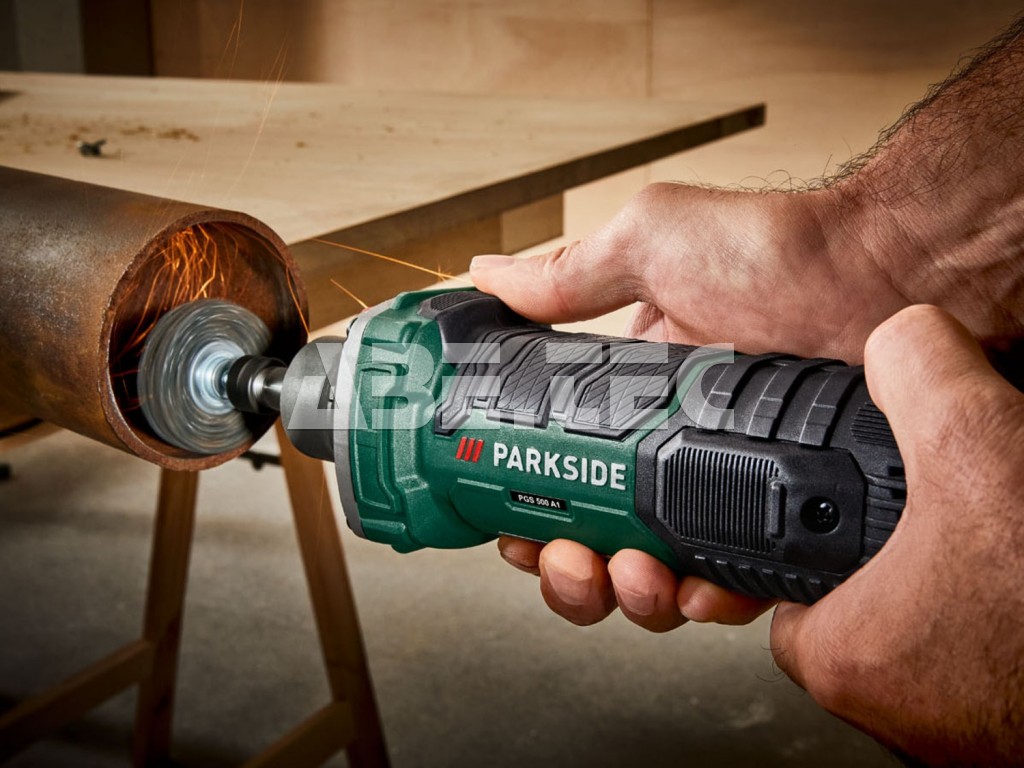

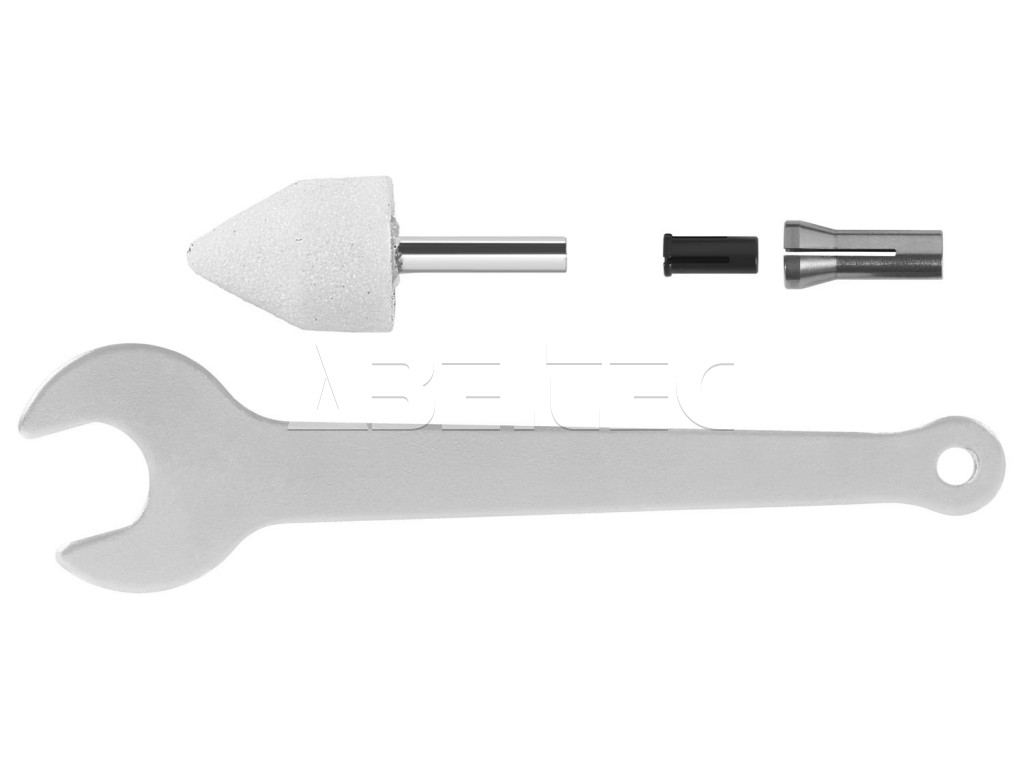

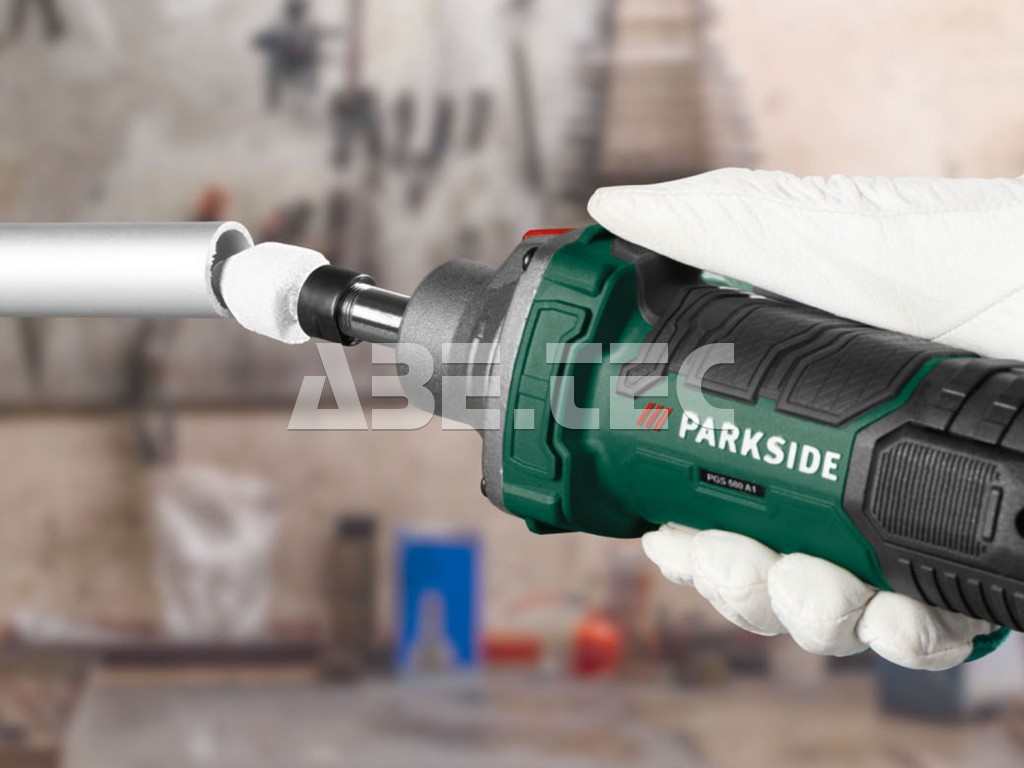

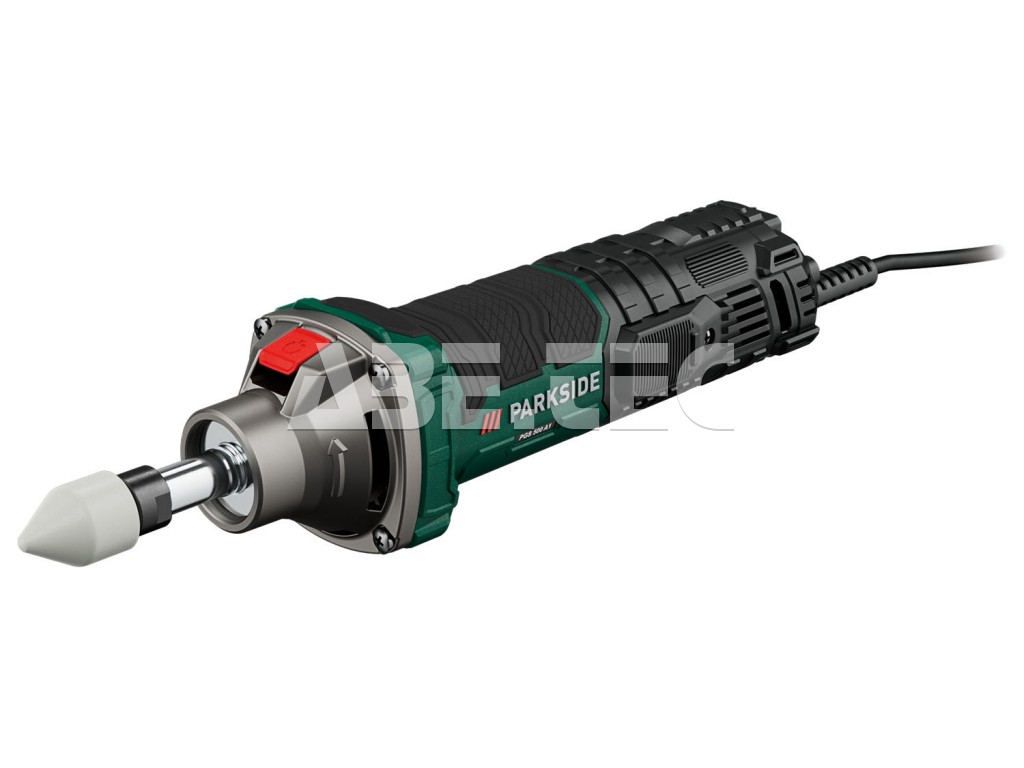

Priama brúska PGS 500 A1

• Univerzálne použiteľná priama brúska – od presného jemného brúsenia až po výkonný brús.
• Výkonný motor s plynulo nastaviteľným počtom otáčok.
• Jednoduchá výmena nadstavcov s aretáciou vretena SPINDLE LOCK.
• Ergonomický dizajn s protišmykovou rukoväťou s mäkkým povrchom.
• Robustné kovové telo prevodovky.
• Vhodná pre všetky bežné nadstavce (napr. príslušenstvo pre priamu brúsku PGSZ 7 A1 a A2).
• Vrátane kufra na prenášanie.
• Menovitý príkon: 500 W.
• Menovité otáčky: 4 500–30 000 min^-1.
• Priemer klieštin: cca 3,2 mm / 6 mm.
• Rozmery brúsky: cca 30,1 x 7,6 x 7,7 cm.
• Kufor: cca 38,5 x 19,7 x 10 cm.
• Dĺžka sieťového kábla: cca 3 m.
• Hmotnosť brúsky: cca 1 340 g.
• Hmotnosť brúska: cca 30 g.
• Hmotnosť kufra: cca 700 g.

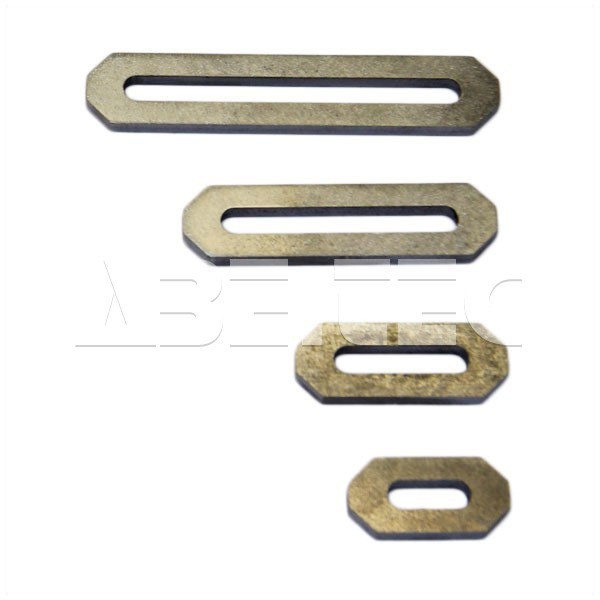

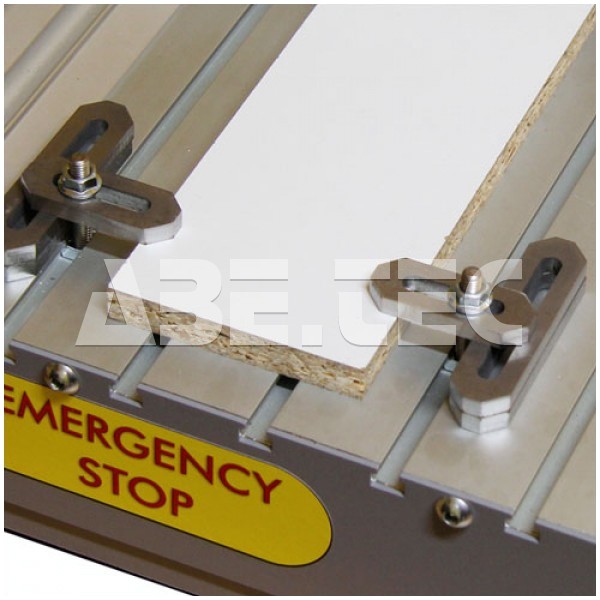

Sada upínacích čeľustí, 4x30mm

• Upínacie čeľuste vhodné pre stoly s T-drážkou.
• Vyrobené z 5 mm hrubého oceľového plechu.
• Sada 4 ks.
• Dĺžka 30 mm.

Sada upínacích čeľustí, 4x40mm

• Upínacie čeľuste vhodné pre stoly s T-drážkou.
• Vyrobené z 5 mm hrubého oceľového plechu.
• Sada 4 ks.
• Dĺžka 40 mm.

Sada upínacích čeľustí, 4x80mm

• Upínacie čeľuste vhodné pre stoly s T-drážkou.
• Vyrobené z 5 mm hrubého oceľového plechu.
• Sada 4 ks.
• Dĺžka 80 mm.

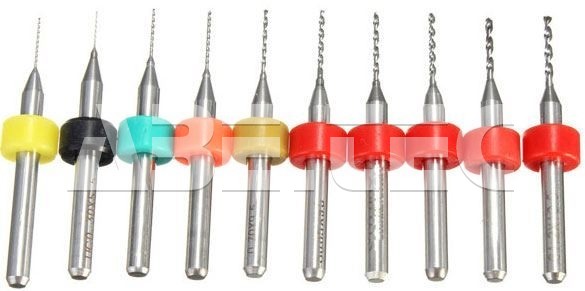

Sada vrtákov DB-P1, 0,1-1 mm, 10ks/bal

Sada 10 ks vrtákov. V sade:

• 1 x 0,1 x 1,5 mm
• 1 x 0,2 x 4 mm
• 1 x 0,3 x 6 mm
• 1 x 0,4 x 6,5 mm
• 1 x 0,5 x 7 mm
• 1 x 0,6 x 8,5 mm
• 1 x 0,7 x 8,5 mm
• 1 x 0,8 x 9,5 mm
• 1 x 0,9 x 10 mm
• 1 x 1,0 x 8 mm

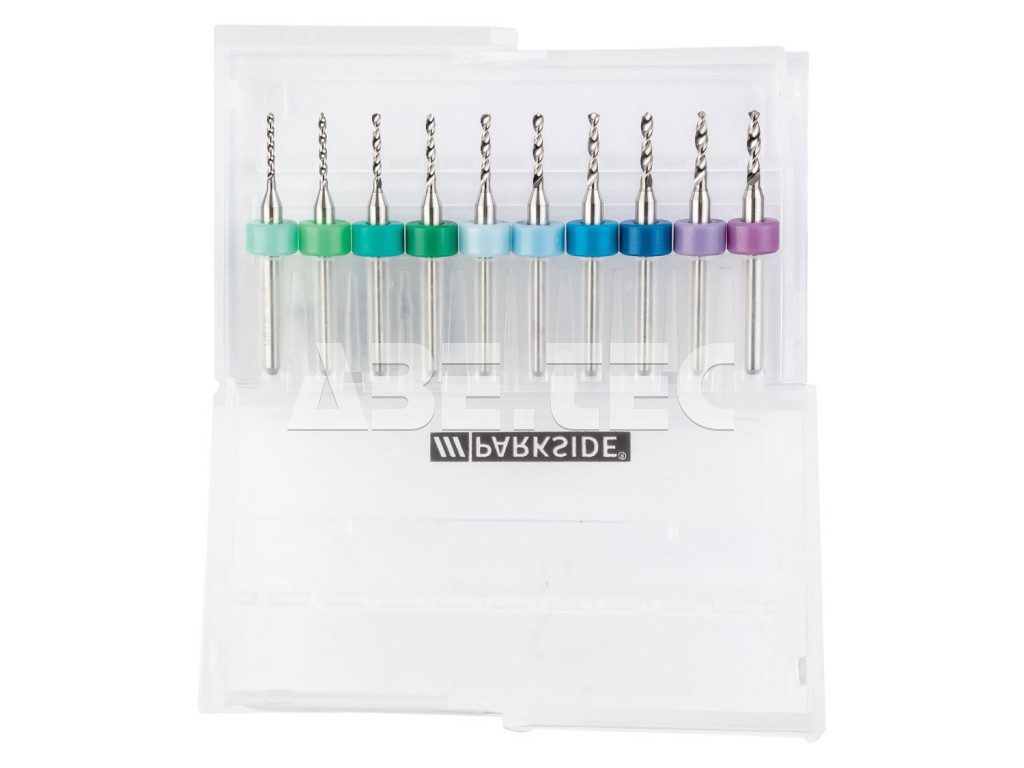

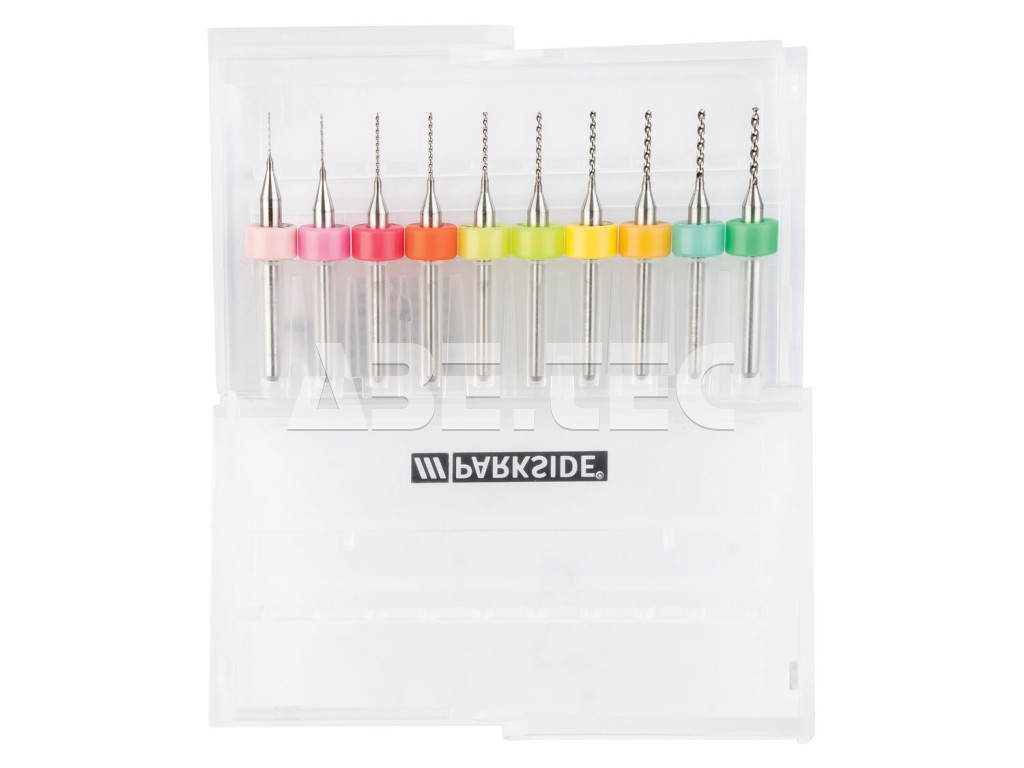

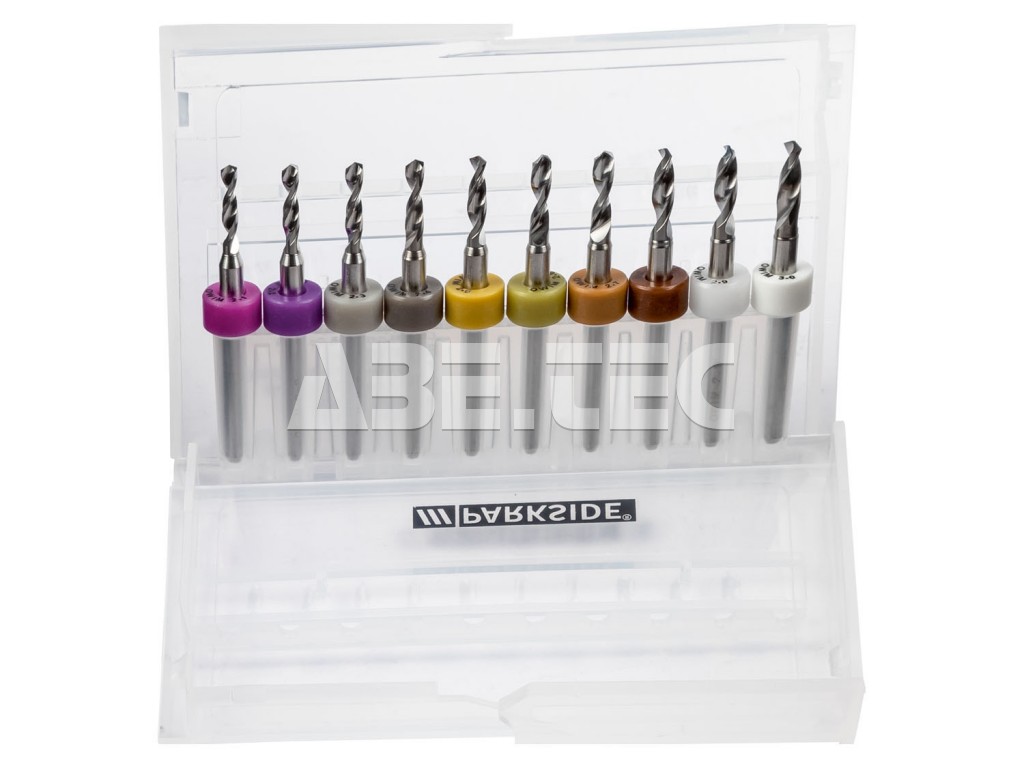

Sada vrtákov na DPS, 0,3-1,2mm, 10ks/bal

• Sada vrtákov na DPS, plast alebo akrylové sklo.
• Vyrobené z nehrdzavejúcej ocele.
• Priemer 0,3 až 1,2 mm.
• Vrátane plastového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusov.

Sada vrtákov na DPS, 1,1-2,0mm, 10ks/bal

• Sada vrtákov na DPS, plast alebo akrylové sklo.
• Vyrobené z nehrdzavejúcej ocele.
• Priemer 1,1 až 2,0 mm.
• Vrátane plastového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusov.

Sada vrtákov na DPS, 2,1-3,0mm, 10ks/bal

• Sada vrtákov na DPS, plast alebo akrylové sklo.
• Vyrobené z nehrdzavejúcej ocele.
• Priemer 2,1 - 3,0 mm.
• Vrátane plastového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusov.
