Doctor AOI

Doctor AOI je nákladovo efektívny koncept automatizovanej optickej inšpekcie, pôvodne vyvinutý ako reakcia na nedostatky v kontrole kvality výrobných liniek obvodových dosiek. Typické scenáre zahŕňajú napríklad továrne, v ktorých sa obvykle implementuje rozsiahly systém AOI do jednej fázy, ale stále sú vyžadované dodatočné kontroly, napr. spájkovanie priechodného otvoru. Široký výber dostupných funkcií a modulárnej koncepcie umožňujú vytvoriť vlastné riešenie na mieru a rozšíriť tak továrenskú kontrolu kvality.

Základné vlastnosti Doctor AOI

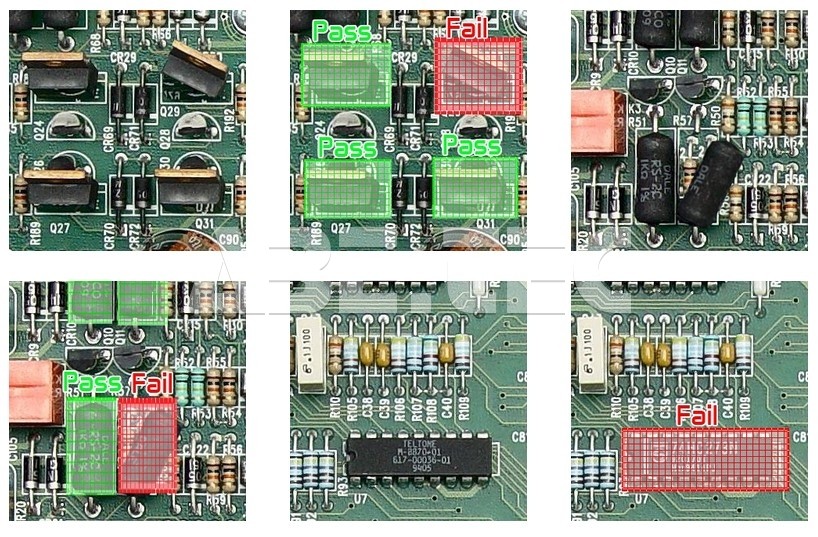

Doctor AOI je schopný identifikovať alebo riešiť bežné problémy, ako sú:

• prítomnosť súčiastok
• poloha a vyrovnanie súčiastok
• kvalita spájky, rôzne vady (škvrny, prerušenie, skraty, stenčenie spájky atď.)
• čiarový kód, datamatike a čítanie textu
• záznam obrazu
• automatizácia tovární a sieťová komunikácia

Doctor AOI je možné upraviť tak, aby zahŕňal ľubovoľný počet dostupných funkcií, a implementovať na webe online aj offline. Srdce systému, softvér pre strojové videnie Modular-X, umožňuje rýchly a flexibilný vývoj aplikácií a základných funkcií. Systém môže byť tiež rozšírený o nastavenie viacerých pohyblivých kamier a ďalších mechanizmov. Upraviť môžete aj užívateľské rozhranie jednotlivých strojov.

Príklad aplikácie

Príkladom aplikácie Doctor AOI je offline kontrolná stanica, ktorá kontroluje kvalitu spájkovania priechodných otvorov, deformácie súčiastok a prítomnosť súčiastok, najmä tých v blízkosti komponentov s priechodnými otvormi. Každá inštancia je zaznamenaná a ukladá výsledky, obrázky a automaticky zachytený čiarový kód.

Tento konkrétny systém zahŕňa okrem vyššie uvedeného aj komunikáciu server-klient. Zostava sa skladá z príslušenstva, hornej, spodnej a strednej kamery, osvetlenia, čítačky čiarových kódov, I/O modulu, PC a monitora. Testované dosky plošných spojov sú polohované pomocou pneumatického otočného stola. Bezpečnosť zaisťuje svetelný záves. Inšpekčná aplikácia napájaná Modular-X umožňuje jednoduchú aktualizáciu systému pridaním nových funkcií do testovacieho skriptu.

Viac informácií

Pre viac informácií nás kontaktujte.
