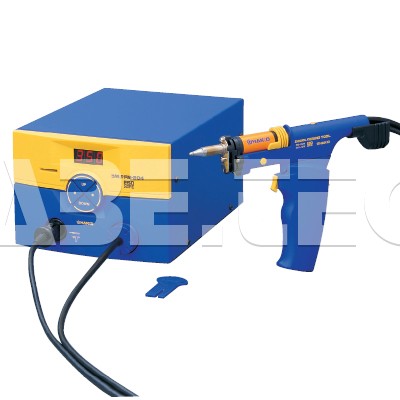

ESD odpájacia stanica s vývevou Hakko FM-204

Obj. číslo:

102001501

Výrobca:

Kategória:

Odpájacie stanice (THT)

Dostupnosť:

4 týždne

priamy dovoz z Japonska, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

ESD odpájacia stanica s vývevou Hakko FM-204

Odsávacia stanica s vývevou Hakko FM-204

(2) Pevne pripojte vyťahovák trysky k patróne trysky podľa obrázku

3) Vytiahnite súčasne vyťahovač trysky s patrónou trysky

Obsah originálneho balenia stanice Hakko FM-204

další ESD odpájacia stanica s vývevou Hakko FM-204 Diagram tepelnej obnovy Odsávacia stanica s vývevou Hakko FM-204 (1) Odpojte vyťahovák trysky (2) Pevne pripojte vyťahovák trysky k patróne trysky podľa obrázku 3) Vytiahnite súčasne vyťahovač trysky s patrónou trysky Originálne balenie stanice Hakko FM-204 Obsah originálneho balenia stanice Hakko FM-204 ESD odpájacia stanica s vývevou Hakko FM-204

Varianty produktu
Technický list

◄ ►

Vlastnosti:

Odpájací nástroj radu FM s ešte jednoduchším použitím.
Odpájací nástroj s vývevou.
Vynikajúca tepelná obnova.
Integrovaná tryska s vykurovacím telieskom aj čidlom zaisťuje vyššiu tepelnú obnovu, než konvenčné hroty.
Diagram tepelnej obnovy.
Možnosť spájkovania iba výmenou spájkovačky.
Generátor vákua: Výveva, dvojvalcový typ.
Podtlak (max.): 80 kpa (600 mm Hg).
Sací prietok: 15 L/min.

Pripojiteľné spájkovadlá:

Odpájací nástroj (HAKKO FM-2024)
Spájkovadlo (HAKKO FM-2027)
Dusíkové spájkovadlo (HAKKO FM-2026)

Výmena filtračnej trubice:

Trubice s jednorazovým papierovým filtrom
Jednoduchá likvidácia papiera a spájky oddelene

Výmena trysky:

Bezpečná výmena pomocou vyťahováka trysky
Možnosť výmeny ešte pred vychladnutím konca trysky

Funkcia zaspávania:
Po vložení spájkovačky do držiaka spájkovačky (FH200-01/FH200-02) je aktivovaná funkcia zaspávania a zníži sa teplota nepoužívaného hrotu až na cca 200 °C, čo chráni hrot pred oxidáciou.
Táto funkcia môže okrem toho znížiť zaťaženie hrotu v dôsledku nastavených vysokých teplôt, požadovaných pre bezolovnaté spájkovanie.
Pripojovací kábel umožňuje aktiváciu držiaka spájkovačky a regulátora teploty.

Funkcia automatického vypínania:

Pripojením spájkovačky (HAKKO FH-200) k prepojovaciemu káblu je aktivovaná funkcia automatického vypínania rovnakým spôsobom, ako funkcia zaspávania.
- Voliteľné zapnutie/vypnutie bzučiaka a akustického alarmu. Spustenie bzučiaka a akustického alarmu je možné nastaviť v prípade chyby a pri dosiahnutí nastavenej teploty. Možnosť zapnutia/vypnutia bzučiaka.

Odpájacie hroty nie sú súčasťou dodávky tohto výrobku. Pri nákupe tohto výrobku si nezabudnite objednať vhodný typ odpájacích hrotov.

Séria odpájacích trysiek

Séria odpájacích trysiek: HAKKO séria N3.

Hlavná jednotka (stanica HAKKO FM-204).
ESD odpájacia pištoľ Hakko FM-2024.
Držiak spájkovačky (čís. FH200-05; s čističom hrotu).
Keramický papierový filter (10 ks) (na výmenu).
Čistiaci vrták (na vykurovacie teliesko).
Zostavy filtračnej trubice (2 ks) (pôvodná výbava jednotky, a jedna náhradná *5).
Ovládací štítok.
Pripojovací kábel.
Vyťahovák trysky.
Rukoväť (pre konfiguráciu pištole).
Napájacia šnúra.
Návod na obsluhu.
Miska na hroty.

Technické dáta na porovnanie ESD odpájacia stanica s vývevou Hakko FM-204

Názov parametra	Hodnota
Šířka	120 mm
Hĺbka	190 mm
Výška	120 mm
Rozsah teplôt (minimálny)	200 °C
Tepelná stability ve °C	5 °C
Tepelná stabilita v °F	9 °F
Hmotnosť	3.7 Kg
Výkon	70 W
Rozsah merania odporu (maximál)	450 Ω
Maximálna teplota kúpele	450 °C
Napätie	24 V
Odpájacia stanica	s vývěvou
Typ opravovanej DPS	jednoduchá se SMD, SMD, QFP,PLCC
Séria hrotov Hakko	Série HAKKO N3
Výrobca	Hakko
Určené na opravy	jednoduchá elektronika, PC základní desky, průmyslové
Opakovateľnosť procesu	řízená
Špeciálne funkcie	integrované odstranění pájky
Proces opravy	plně ruční oprava
Opravované súčiastky	vývodové součástky
