Optický testovací systém InspectoScan S-A3
Obj. číslo:
106001434
Kategória:
Dostupnosť:
4 - 8 týždňov
na objednávku, upresnenie na dotaz
Popis
Základný popis
Produkčný testovací systém pracuje na princípe Pattern Matching. Je schopný kontrolovať nezhody na osadených doskách s plošnými spojmi. Pri sledovaných DPS je možné odhaliť chyby SMD montáže.
Použitie
Kontrola vlastnej produkcie, prvá verifikácia výrobnej dávky, verifikácia procesu pri zmene subdodávateľa, vstupná kontrola montážnych dielov a komponentov, kontrola konformného povlaku, atď. Ideálna pre QMS, tj pre firmy, ktoré chcú kontrolovať a vyhodnocovať vlastnú produkciu a subdodávateľov podľa ISO 9001.
Prednosti
Produkčný testovací systém rýchlo vyhľadá nezhody sledovaných DPS. Nie je nutné zložité programovanie. Vyhodnocuje kvalitu jednotlivých DPS. Výhodné pre firmy, ktoré pracujú podľa vlastného systému riadenia kvality podľa ISO 9001.
Charakteristiky
- Pracovná plocha: 430 x 294 mm.
- Výška sledovaného predmetu: 28 mm (50 mm voliteľne).
- Rozlíšenie: 720Dpi.
- Knižnica SMD prvkov.
- Kontroly: absencia, polarita a značenie SMD, spájkovacia pasta, lepidlo, značenie DPS.
Programové vybavenie

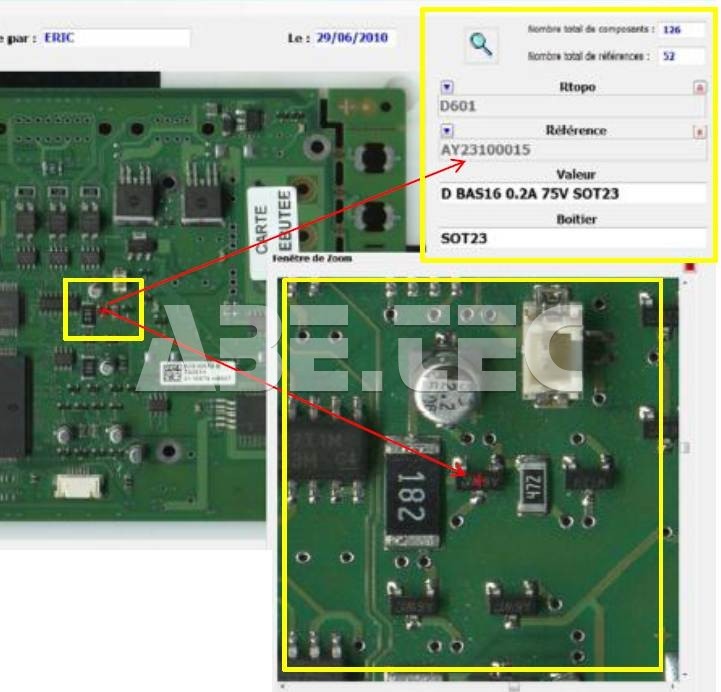

- INSPECT: Softvér na kontrolu osadených dosiek s plošnými spojmi.
- AUT: softvér na automatické vyhodnotenie chýb na DPS
Voliteľné príslušenstvo
- ZONE: softvér na kontrolu a hodnotenie sledovaných predmetov.
- VISU: softvér pre opravárske pracoviská, pracuje spoločne so softvérom Inspect.
- BGA: Softvér na identifikáciu chybných guličiek BGA.
- TRAD: Špeciálny úchyt, ktorý umožní prezeranie vysokých predmetov (max 50 mm)
Porovnávacia tabuľka:
| Model C-A3 | Model S-A3 | |
|---|---|---|
| Optický snímač | kamery a laser | scanner |
| Max. rozmer osadené DPS | 290 x 430 mm | 290 x 430 mm |
| Výška zástavby | 60 mm | 30 mm |
| Typ kontroly |
klasické súčiastky lakované DPS mechanické diely popisy, znaky, čiarové kódy |
SMD mechanické diely popisy, znaky, čiarové kódy |
| Typ kontrolovanej DPS | DPS vrátane mechanických dielov | osadená DPS |
| 3D kontrola | ano | ne |
| Kapacita |
prototypy krátke a stredné série medzioperačná kontrola FAI |
prototypy krátke a stredné série medzioperačná kontrola FAI |
| QMS | kontrola procesu |
hodnotenie procesu hodnotenie dodávateľov kontrola procesu |
Obsah balenia
Optický testovací systém InspectoScan S-A3
Technické dáta (14)
Technické dáta na porovnanie Optický testovací systém InspectoScan S-A3
| Názov parametra | Hodnota |
|---|---|
| Kamera | scanner |
| Typ AOI | scanner |
| Výška objektu | 30 mm |
| Max. rozmer osadené DPS | 290 x 430 mm |
| UV svetlo | ne |
| Import dát z CAD | ano |
| Kapacita AOI | prototypy, krátké a střední série, mezioperační kontrola, FAI |
| QMS | kontrola procesu, hodnocení procesu, hodnocení dodavatelů |
| Typ kontroly | SMD, mechanické díly, popisy, znaky, čárové kódy |
| Typ kontrolovanej DPS | osazená DPS |
| Kontrolované prvky | chybějící SMD, polarita, obrácení, chybějící pájka, můstek, množství pájky atd. |
| 3D kontrola | ne |
| Riadiace PC | externí |
| Hmotnosť | 18 Kg |
Na stiahnutie (1)
Tu sú na stiahnutie doplňujúce dokumenty k Optický testovací systém InspectoScan S-A3
Výstupní protokol chyb (237 kB)
