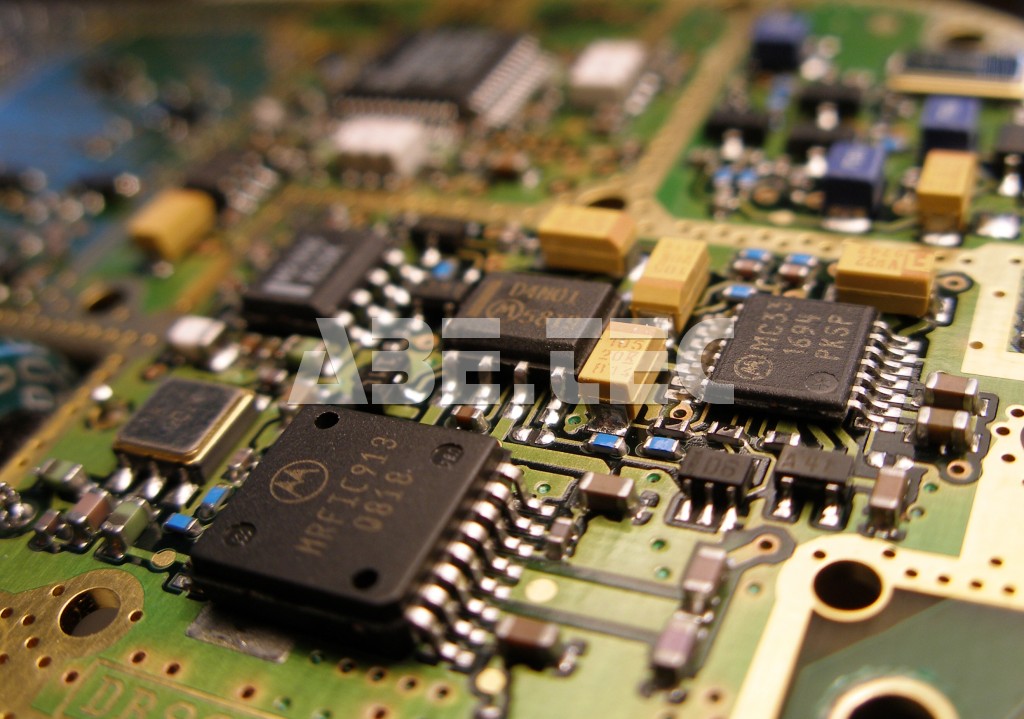

Osadzovanie dosiek plošných spojov (SMT a THT montáž)
Na objednávku, termín upresníme e-mailom
Popis
Vďaka spolupráci so špecializovaným výrobným partnerom ponúkame kvalitné osadzovanie moderných elektronických zostáv vrátane spájkovania pretavením, vlnového spájkovania a kombinovanej montáže.
Zabezpečujeme profesionálne osadzovanie dosiek plošných spojov technológiou SMT aj THT pre prototypovú, malosériovú aj sériovú výrobu. Služba je určená výrobcom elektroniky, vývojovým firmám, servisným organizáciám aj školám a výskumným pracoviskám.
Zákazky prijímame vrátane technologického posúdenia výrobných podkladov. Správne pripravená dokumentácia výrazne urýchľuje spracovanie zákazky a znižuje výrobné náklady.
Ponúkané služby
- SMT osadzovanie DPS
- THT osadzovanie DPS
- kombinovaná SMT/THT montáž
- prototypová výroba
- malosériová a sériová výroba
- spájkovanie pretavením (reflow)
- vlnové spájkovanie
- dodávka s materiálom zákazníka alebo podľa individuálnej dohody
Ako objednať službu
Zašlite nám na e-mail abetec@abetec.cz:
- kusovník (BOM),
- osadzovací výkres,
- Gerber dáta (ak sú k dispozícii),
- požadovaný počet kusov,
- informáciu, či dodávate vlastné súčiastky a DPS.
Po kontrole podkladov vám pripravíme cenovú ponuku a navrhneme optimálny spôsob výroby.
Požadované podklady k dopytu
Na spracovanie cenovej ponuky a začatie výroby odporúčame dodať nasledujúcu dokumentáciu:
Kusovník (BOM)
Kusovník by mal obsahovať:
- označenie súčiastok zhodné s osadzovacím výkresom,
- hodnotu a typ súčiastky,
- označenie puzdra,
- zjednotené položky rovnakých súčiastok pod jednou pozíciou,
- prípadne doplňujúce informácie potrebné na osadenie.
Osadzovací výkres
Osadzovacia dokumentácia by mala obsahovať:
- jednoznačné označenie všetkých súčiastok,
- správne označenie polarity,
- identifikáciu špeciálne montovaných súčiastok,
- označenie komponentov nevhodných na vlnové spájkovanie,
- informácie o prípadnom lepení komponentov pre vlnové spájkovanie.
Odporúčané výrobné podklady
Na urýchlenie prípravy výroby odporúčame priložiť:
- Gerber dáta,
- Pick & Place dáta (centroid),
- výrobný výkres DPS,
- informácie o použitej povrchovej úprave DPS,
- požadovaný počet kusov.
Požiadavky na dodanie súčiastok
Ak dodávate vlastný materiál:
- súčiastky dodávajte označené a roztriedené,
- SMD súčiastky ponechajte, pokiaľ možno, v originálnych páskach alebo kotúčoch,
- súčiastky citlivé na vlhkosť dodávajte v originálnom balení,
- ESD citlivé komponenty musia byť prepravované vo vhodných antistatických obaloch.
Požiadavky na DPS
Na zabezpečenie bezproblémového osadenia odporúčame:
- nepresahovať súčiastkami cez okraje DPS,
- zachovať minimálny odstup od okraja dosky aspoň 2,5 mm,
- navrhovať DPS podľa bežných zásad pre SMT a THT výrobu.
Dôležité upozornenie
Pri niektorých typoch povrchových úprav DPS môže dochádzať k problémom s spájkovateľnosťou. Pri zasielaní dopytu preto vždy uveďte použitú povrchovú úpravu dosky.
Kvalita výsledného osadenia je okrem iného závislá od kvality dodaných DPS a komponentov. Za vady spôsobené nekvalitnými alebo poškodenými podkladmi, súčiastkami či doskami plošných spojov nie je možné prevziať zodpovednosť.
Pre viac informácií nás môžete kontaktovať pomocou formulára nižšie alebo na e-mail abetec@abetec.cz.
