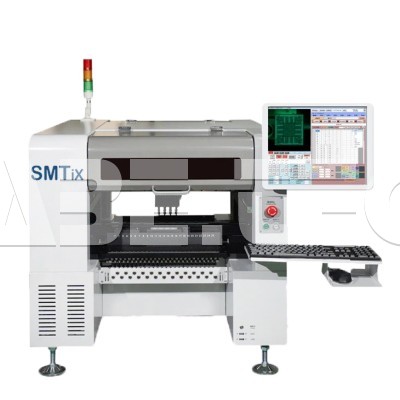

Pick&Place SMT systém SMTix MS4T

• Kompaktný stolný osadzovací pick&place SMT systém.
• Dodáva sa v dvoch verziách - 44CL a 50CL, ktoré pojmú 44 a 50 zásobníkov typu Yamaha CL.
• Vo verzii so 44 zásobníkmi môže byť osadzovacia plocha až 320 x 260 mm.
• Vo verzii s 50 zásobníkmi môže byť osadzovacia plocha 320 x 190 mm.
• Presnosť 0,05 mm s max. kapacitou 8 000 komponentov za hodinu.
• 6 kamier: 1 pre fiduciálnu detekciu, 4 vysokorýchlostné kamery pre umiestňovacie trysky a 1 vysoko presná kamera pre čipy.
• Pracuje v prostredí Windows®.
• Softvér integruje knižnicu komponentov a automaticky optimalizuje načítanie a smerovanie.

Technické parametre

Pick&Place SMT systém SMTix MS4T:

• Presnosť umiestnenia: 0,05 mm.
• Presnosť opakovateľnosti: 0,05 mm.
• Presnosť polohovania: 0,01 mm.
• Nepretržitá prevádzková doba: môže pracovať nepretržite po dobu > 24 hodín bez zastavenia.
• Rýchlosť umiestňovania: 5000 - 8000 komponentov za hodinu.

Oblasť umiestňovania:

• 50CL: 320 x 130 s priehradkou, 320 x 190 bez priehradky - 50 x 50 mm.
• 44CL: 320 x 200 s priehradkou, 320 x 260 bez priehradky - 50 x 50 mm.

Rozsah umiestňovania: kompatibilný s komponentmi 0201, 0402, 0603, 0805, 1206, LED diódami, tranzistory, SOT a BGA do rozmerov 30 x 30 mm. Pri komponentoch s rozstupom pinov väčším ako 0,3 mm GFP, (44CL) 320 x 200 mm s priehradkou / 320 x 260 mm bez priehradky - 50 x 50 mm BGA atď. je možné neštandardné umiestnenie komponentov s vizuálnou úpravou.

Systém umiestňovacích hláv:

• Počet umiestňovacích hláv: 4.
• Typy trysiek: kompatibilné s tryskami JUKI.
• Rozsah uhla komponentov: ± 180°.
• Max. výška komponentov: 7 mm.
• Metóda zberu: koaxiálny zber s dvoma IC dátovými hlavami.
• Kompenzačný rozsah trysky: 4,5 mm.
• Max. cesta Z-osi: 20 mm.

Systém podávania:

• Pozícia podávačov: 50 (50CL), 44 (44CL), 8 mm.
• Typ podávačov: elektrické, pneumatické, vibračné, IC, atď.
• Kompatibilné typy podávačov: YAMAHA CL.
• Pozícia IC zásobníka: 1 zásobník (48 pozícií).
• Rozmery IC zásobníka: 320 x 150 mm.
• Režim vyzdvihovania: manuálny/automatický.
• Metóda vyzdvihovania: automatické rozloženie materiálu.

Systém DPS dopravníka:

• Hrúbka DPS dosiek: 3 mm, v automatickom režime je vyžadovaný procesný rám 5 mm.
• Metóda nastavenia sledovania: elektrické nastavenie prostredníctvom softvéru.
• Prepravný režim: východisková zľava doprava, podporuje napojenie na oboch stranách, s trojstupňovým transportom.
• Bezpečnostný systém: antistatický dopravník, transportné senzory.

Vzduchový systém:

• Zdroj vákua: vákuové čerpadlo.
• Vákuový mechanizmus: vysokorýchlostný tlakovo-podtlakový ventil.
• Tlak vzduchu: 0,5 – 0,6 MPa.

Požiadavky na zdroj vzduchu: zariadenie na separáciu oleja a vody, externé pripojenie 60 L, filtrácia prachu a stabilizačné zariadenie pre tlak vzduchu.

Systém riadenia a programovania:

• Operačný systém: Windows®.
• Riadiaca jednotka: priemyselné PC s vysoko výkonným procesorom Intel.

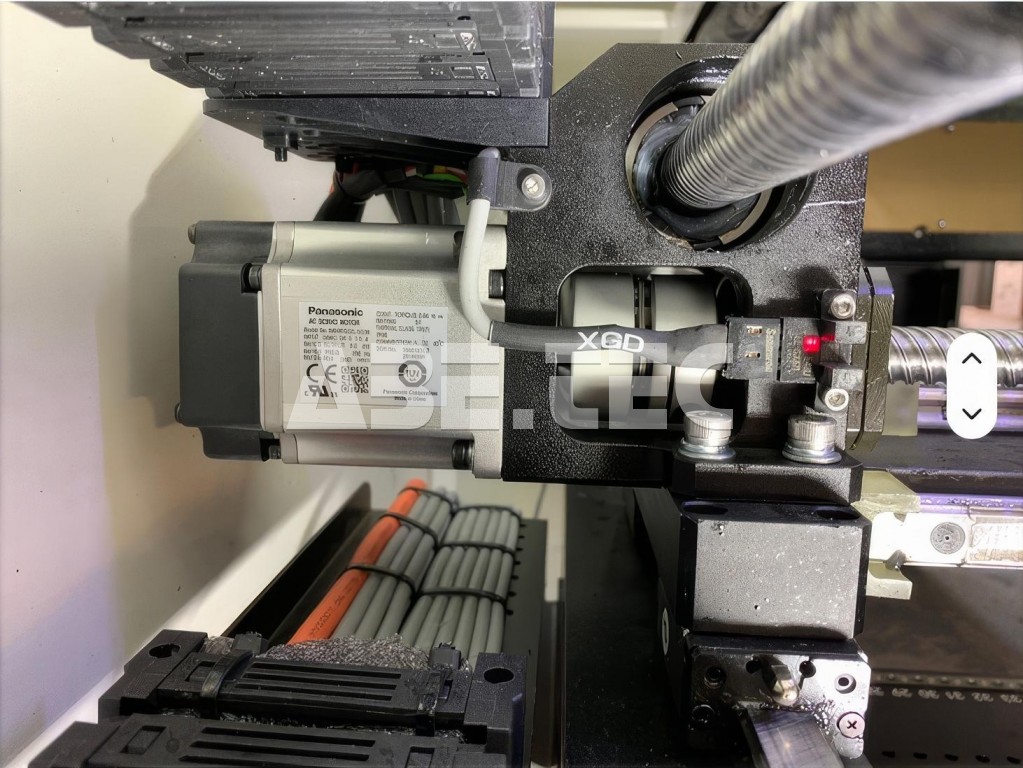

• Systém pohonu: vysokorýchlostný DSP pohon, striedavý servomotor.
• Bezpečnostný systém: núdzové tlačidlo STOP, trojfarebné varovné svetlo, spomalenie/zastavenie pri otvorení krytu.
• Maximálny posuv osi XY (jedna strana): 440 x 570 mm.

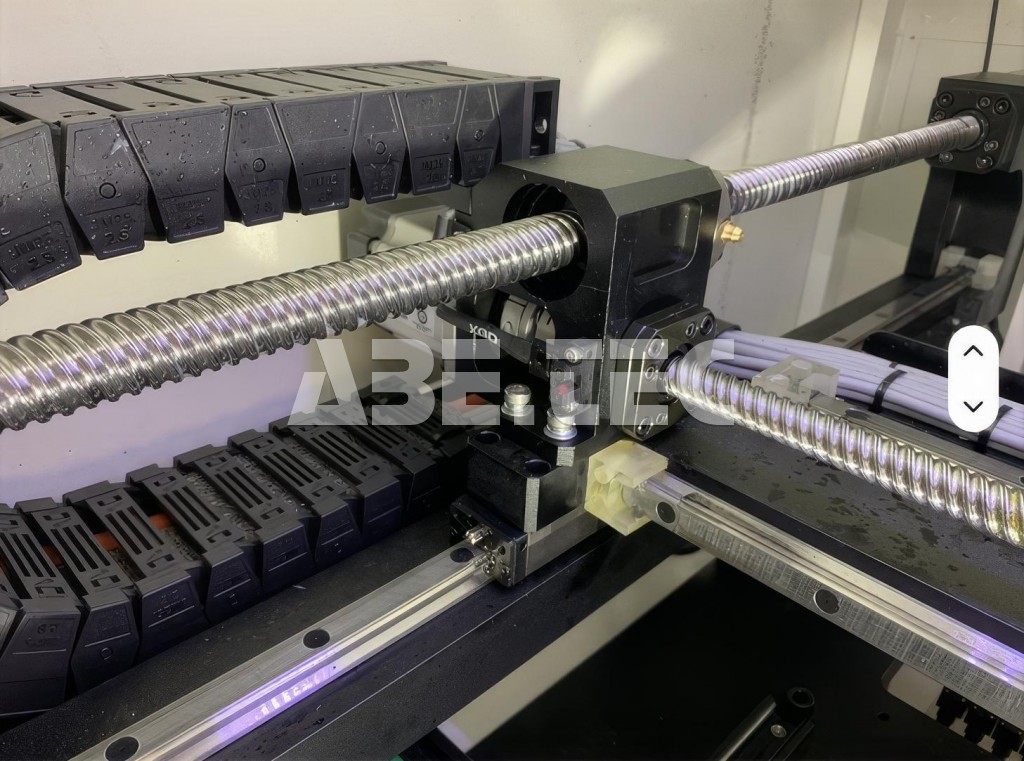

• XY vodiaca lišta: lineárna lišta + presná guličková skrutka (voliteľne).
• Režim XY pohybu: optimalizované zrýchlenie/spomalenie, lineárna interpolačná väzba, integrovaný interpolačný algoritmus.
• Ochrana pohybu: káblové nosiče s vysokou odolnosťou, flexibilné káble.

Systém rozpoznávania:

• Rozpoznávacie zariadenie: 1 fiduciálna polohovacia kamera. 4 vysokorýchlostné rozpoznávacie kamery, 1 vysoko presná kamera.
• Monitor: 17" priemyselný ovládací displej.
• Metóda zachytenia obrazu: stredové vizuálne rozpoznávanie.
• Metóda rozpoznávania: simultánne rozpoznanie na 4 hlavách.
• Fiduciálne rozpoznávanie: manuálne/automatické polohovanie.
• Korekčné funkcie: automatická korekcia chýbajúcej časti, automatická korekcia uhla, automatické odmietnutie nekvalitnej súčiastky.
• Programovacia metóda: import pick&place súboru, sychronizácia s knižnicou komponentov, optimálne plánovanie trajektórie, optimálne plánovanie cesty.
• Kompatibilné formáty súborov: súbory CSV/TXT.

Ďalšie parametre:

• Ochrana obvodov: diferenciálny istič, celé zariadenie spĺňa CE normy.
• Napájanie: AC 220 V 50/50 Hz, 600 W.
• Rozmery (horizontálna verzia): 900 x 1140 x 875 mm.
• Hmotnosť (horizontálna verzia): 210 kg.
• Krajina pôvodu: Francúzsko.
