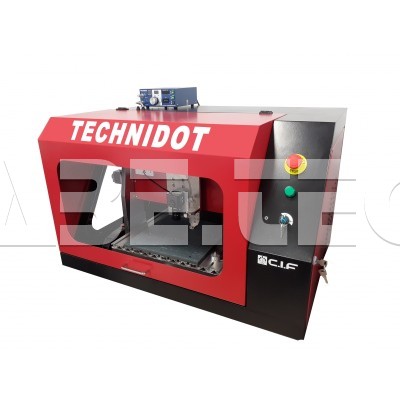

Stolný automatický dispenzer Technidot

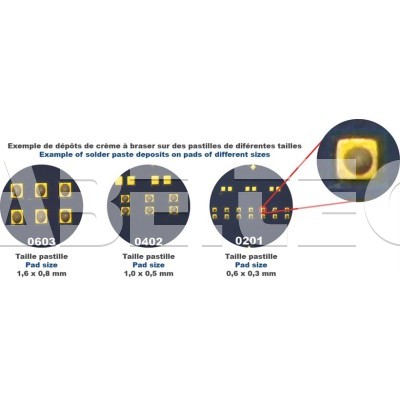

TECHNIDOT je stolný systém pre automatizáciu dávkovania spájkovacej pasty (triedy 4, 5 a 6), lepidiel a jemného maziva v laboratóriu aj v priemysle.

Hlavnou výhodou tohto stroja je, že umožňuje veľmi presné dávkovanie množstva tekutín a zároveň zlepšuje produktivitu tejto operácie vďaka vysoko kvalitnému dávkovaču MUSASHI®.

• Typ dávkovania: čas/tlak.
• Automatické rozpoznávanie bodov.
• Veľmi ergonomický a ľahko implementovateľný.
• Štandardný pracovný zdvih: 320 x 310 x 60 mm.
• Okamžité učenie.
• Kompatibilný so všetkými typmi súborov HPGL, ISO, EXCELLON, GERBER, DXF, …
• Ovládač GALAAD 3 (s bezplatnými aktualizáciami) - KYNON.
• Integrovaná elektronická riadiaca skriňa.
• Mobilná sonda v osi Z ako sériová výroba.
• Bezpečnosť: mechanické upínanie a upínanie pomocou softvéru.
• Ochranný kryt a nízkonapäťové osvetlenie ako sériové.

Prednosti dispenzera Technidot

• TECHNIDOT je automatický dávkovač na presnú aplikáciu rôznych viskozít.
• Jednoduchá inštalácia a programovanie pomocou výukového programu alebo importu súborov.
• Rýchlejšie cykly a spracovanie kariet.
• Jednoduchá integrácia do akéhokoľvek výrobného procesu.
• Znižuje výrobné, materiálové a prevádzkové náklady.
• Robustná a spoľahlivá konštrukcia.
• Znížené nároky na priestor.

Technická špecifikácia robota

• Interpolácia: 3 osi - 3D.
• Štandardný pracovný priestor: 320 x 310 x 60 mm.
• Reprodukovateľnosť: ± 0,005 mm (0,2 míľ).
• Rýchlosť pohybu: maximálne 100 mm/s.
• Lineárne vedenie: skrutka a guľová objímka (rozteč 5 mm).
• Motor XY Z: 3 krokové motory nastavené na stúpanie 1/16 (3200 krokov/otáčku).
• Frekvencia: až 200 kHz.
• Tabuľka: drážkovaný hliník na rýchle umiestnenie.
• Senzor polohovacieho nástroja: zahrnutý.
• Napájanie: 230 V - 50 Hz - 8 A.
• Čistá hmotnosť: 76 kg.
• Vonkajšie rozmery: 950 x 700 x 630 mm.
• Bezpečnostný kryt: zahrnutý.
• Osvetlenie: zahrnuté.
• Dodávané s: softvér GALAAD 3 a KYNON (bezplatné aktualizácie).
• Zabezpečenie: mechanické upínanie a upínanie pomocou softvéru.

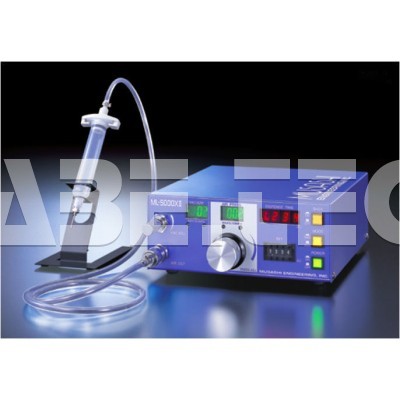

Technická špecifikácia dávkovacieho zariadenia

• Model: ML-6000.
• Nastavenie výtlačného tlaku: elektropneumatická metóda.
• Pneumatický riadiaci obvod: obvod na stabilizáciu vzduchových pulzov (PAT).
• Nastavenie dávkovacieho tlaku: 5,0 - 700,0 kPa.
• Nastavenie doby vybíjania: 0,010 - 9,999 s (krok 0,001 s).
• Obvod riadenia doby vybíjania: digitálny obvod pre riadenie C-MOS integrovaného obvodu.
• Nastavenie podtlaku: 0 - 20,0 kPa.
• Sekcia zobrazenia: LED digitálny displej.
• Vstupný signál: s kontaktným bodom alebo bez neho.
• Výstupný signál: bez kontaktného bodu.
• Tlak privádzaného vzduchu: až 0,8 MPa (výtlačný tlak +0,1 MPa alebo viac).
• Napájanie, spotreba energie: AC100 - 240V 50/60 Hz, 17 W.
• Vonkajšie rozmery: 188 x 196 x 76 mm.
• Hmotnosť: 3,4 kg.
• Mechanizmus nastavenia podtlaku pre prevenciu odkvapkávania: áno (špecifikácia mikrometra)
• Funkcia stopiek: áno.
• Prepínač záberu: áno.
