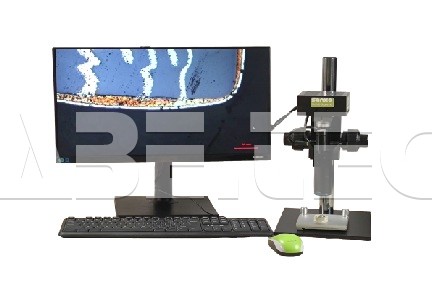

Digitálny metalurgický mikroskop MET20

MET20 je digitálny inšpekčný a merací systém určený pre metalurgický priemysel. Mikroskop je vybavený 20 Mpx kamerou IDS Imaging, ktorá poskytuje mimoriadne verné podanie farieb a dosahuje takmer 90 % kvantovej účinnosti, čo zaručuje vynikajúcu kvalitu obrazu aj pri náročných aplikáciách.

Prednosti digitálneho metalurgického mikroskopu MET20

Digitálny mikroskop MET20 predstavuje komplexné riešenie na inšpekciu a meranie so zväčšeným obrazom v reálnom čase pri vysokej snímkovej frekvencii. Je vybavený novou 20 Mpx kamerou IDS Imaging, ktorá poskytuje mimoriadne verné podanie farieb a dosahuje takmer 90 % kvantovej účinnosti, čo zabezpečuje špičkovú kvalitu obrazu.

Hlavné vlastnosti

• vysoké zväčšenie,
• stmievateľné koaxiálne LED osvetlenie,
• presný XY stolík,
• digitálny zoom bez straty kvality,
• funkcie na meranie rozmerov.

Mikroskop bol navrhnutý s dôrazom na ergonómiu a pohodlie obsluhy. Kamera je upevnená na nastaviteľnom držiaku podobne ako pri bežných laboratórnych mikroskopoch. Súčasťou zostavy je 22" monitor s možnosťou naklopenia, takže si používateľ môže nastaviť optimálny pozorovací uhol. Softvér ponúka základné aj pokročilé funkcie, ako sú skutočný digitálny zoom bez straty kvality, posun obrazu, jeho vylepšenie v reálnom čase alebo ukladanie snímok do lokálneho úložiska či na externé USB zariadenie.

Pri laboratórnych mikroskopoch umožňuje jemný zaostrovací mechanizmus veľmi presné nastavenie roviny zaostrenia pomocou mikrometrickej skrutky. Mechanizmus nastavenia výšky je vybavený brzdou, ktorá uľahčuje výmenu vzoriek. Hlavicu mikroskopu možno jednoducho zdvihnúť, čím vznikne dostatok priestoru na vloženie alebo vybratie vzorky. Po uvoľnení sa hlavica pomaly vráti do pôvodnej polohy, takže nie je potrebné znovu nastavovať pracovnú výšku.

Rýchly a efektívny zoom

Stojan kamery umožňuje jednoduchú zmenu pracovnej vzdialenosti priblížením alebo oddialením kamery od pozorovaného objektu. Ak je pracovná vzdialenosť pevne daná, možno využiť skutočný digitálny zoom ovládaný kolieskom myši. Aj pri digitálnom priblížení zostáva obraz ostrý a detailný v plnom rozlíšení monitora Full HD.

Kolieskom myši možno prepínať medzi jednotlivými úrovňami priblíženia. Priblíženie sa vždy sústreďuje na aktuálnu pozíciu kurzora, takže je možné zväčšiť ľubovoľnú časť obrazu, nielen jeho stred, ako je bežné pri motorizovaných optických zoomoch. Prehľad o aktuálnom zväčšení a polohe zobrazuje grafický indikátor v pravom hornom rohu obrazovky.

XY stolík

Mikroskop je vybavený jemne nastaviteľným XY stolíkom, ktorý umožňuje presný a plynulý pohyb vzorky pod objektívom.

Koaxiálne osvetlenie

Integrované koaxiálne LED osvetlenie poskytuje rovnomerné nasvietenie pozorovaného objektu a jeho intenzitu možno plynule regulovať podľa potreby.

Predsádková šošovka TM2X

Použitím predsádkovej šošovky TM2X možno pri zachovaní rovnakej kamery aj optiky dosiahnuť dvojnásobné zväčšenie.

Posun obrazu (Panning)

Ak aktuálne zvolený profil zobrazuje iba časť snímky z obrazového snímača kamery, zobrazenú oblasť možno ľubovoľne posúvať. Používateľ tak môže jednoducho prechádzať jednotlivé časti obrazu bez potreby pohybovať vzorkou alebo mikroskopom. Aktuálna poloha zobrazenej oblasti je prehľadne znázornená pomocou grafického indikátora v pravom hornom rohu obrazovky.

Konštrukcia a použité materiály

Mikroskop je vybavený robustným nastaviteľným stojanom z nehrdzavejúcej ocele s jemne ovládateľným XY stolíkom a stmievateľným koaxiálnym LED osvetlením. Miniatúrny počítač je integrovaný na zadnej strane LCD monitora, čím vzniká kompaktné a prehľadné pracovisko. Ostatné súčasti systému sú štandardné produkty spĺňajúce požiadavky európskych smerníc (CE).

Záznam videa

Priemyselný digitálny mikroskop umožňuje záznam videa. V nastaveniach možno upraviť rozlíšenie aj snímkovú frekvenciu podľa požiadaviek konkrétnej aplikácie. Spustenie alebo ukončenie záznamu je veľmi jednoduché – stačí kliknúť na príslušnú ikonu v kontextovej ponuke vyvolanej pravým tlačidlom myši.

HDR – vysoký dynamický rozsah

Mikroskop podporuje funkciu HDR (High Dynamic Range Imaging), ktorá zlepšuje kvalitu obrazu pri náročných svetelných podmienkach. Zvýrazňuje detaily v tmavých častiach obrazu, napríklad v tieňoch, a zároveň obmedzuje presvetlenie jasných oblastí. Výsledkom je vyváženejší obraz s lepšou čitateľnosťou detailov v celom zornom poli.

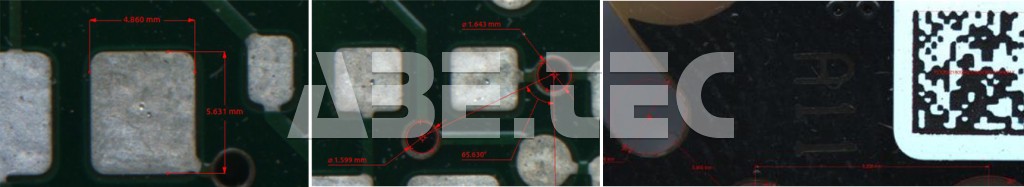

Meranie

Meranie vzdialeností

Pomocou funkcie Pravítko (Ruler) možno merať dvojrozmerné vzdialenosti medzi dvoma ručne označenými bodmi. Výsledky merania sa zobrazujú v pixeloch, prípadne po kalibrácii aj v milimetroch.

Meranie uhlov

Mikroskop MET20 umožňuje aj meranie uhlov. Používateľ označí tri body, z ktorých softvér automaticky vypočíta veľkosť uhla. Výsledok sa zobrazuje v stupňoch.

Meranie kružníc

Na meranie kružníc sú k dispozícii dva režimy:

• Ručné meranie (Circle by 3 Points) – používateľ označí tri body ležiace na obvode kružnice a softvér vypočíta jej rozmery.
• Automatická detekcia (Canny Circle Detector) – používateľ iba označí obdĺžnikovú oblasť obsahujúcu kružnicu a softvér ju automaticky rozpozná.

Namerané hodnoty sa zobrazujú v pixeloch alebo po kalibrácii v milimetroch.

Čítanie DTM, QR kódov a čiarových kódov

Ak kontrolovaný výrobok obsahuje identifikačný kód, QR kód, Data Matrix (DTM) alebo čiarový kód, možno využiť integrovanú funkciu na ich automatické načítanie. Po rozpoznaní kódu je možné uložiť snímku s názvom obsahujúcim časovú pečiatku aj načítaný identifikačný kód, čo uľahčuje archiváciu a spätnú dohľadateľnosť kontrolovaných výrobkov.

Súradnicový systém

Integrovaný súradnicový systém umožňuje rýchlu orientáciu a kontrolu rozmerov kontrolovaného objektu. Do obrazu možno zobraziť vodorovnú os, zvislú os alebo kompletnú súradnicovú sieť. Východisková poloha súradnicového systému môže byť nastavená do optického stredu obrazu podobne ako zameriavací kríž, čo uľahčuje presné polohovanie a meranie.

2D kalibrácia

Funkcia 2D kalibrácie umožňuje previesť meranie z obrazových bodov (pixelov) na skutočné rozmery. Po kalibrácii možno vzdialenosti medzi dvoma bodmi zobrazovať buď v pixeloch, alebo v reálnych jednotkách, štandardne v milimetroch.

Kalibrácia sa vykonáva pomocou kalibračnej doštičky dodávanej s mikroskopom. Proces sa spúšťa z panela nástrojov kliknutím na ikonu Kalibrácia. Medzi zobrazením hodnôt v pixeloch a milimetroch možno kedykoľvek prepínať pomocou prepínača mm/px.

Kalibrácia jedným kliknutím

Mikroskop MET20 podporuje rýchlu kalibráciu pomocou kalibračného sklíčka. Celý proces trvá iba niekoľko sekúnd a po jeho dokončení možno okamžite vykonávať presné merania v skutočných jednotkách bez ďalšieho nastavovania.

Grafické prekrytia (Overlay Graphics)

Softvér mikroskopu ponúka grafické prekrytia na zvýraznenie dôležitých miest aj dokumentáciu výsledkov kontroly. Používateľ môže do obrazu vkladať:

• šípky,
• obdĺžniky,
• voľné kresby,
• textové polia.

Súčasťou funkcií prekrytí sú aj nástroje na meranie vzdialeností, kružníc a uhlov. Vložené grafické prvky si zachovávajú svoju polohu aj pri zmene úrovne priblíženia, takže zostávajú správne umiestnené bez ohľadu na použitý zoom.

HDR – vysoký dynamický rozsah

Mikroskop MET20 využíva technológiu HDR (High Dynamic Range), ktorá umožňuje efektívnu prácu aj pri svetelných podmienkach s veľmi vysokým dynamickým rozsahom, ktoré bývajú problematické dokonca aj pre ľudské oko.

Po aktivácii HDR systém vytvorí sériu snímok s rôznou expozičnou dobou. Na ich základe softvér vyhodnotí odozvu obrazového snímača a vytvorí výsledný obraz s vysokým dynamickým rozsahom. Vďaka tomu zostávajú súčasne zachované detaily vo svetlých aj tmavých častiach obrazu, čo výrazne zlepšuje kvalitu vizuálnej kontroly a uľahčuje presné meranie aj dokumentáciu vzoriek.

Technická špecifikácia

• Kamera: farebná kamera IDS Imaging 20 Mpx, približne 4× digitálny zoom.
• Objektív: japonský mikroskopický objektív, voliteľný telecentrický objektív TM2X umožňujúci dvojnásobné zväčšenie.
• Monitor: 22" LCD monitor s rozlíšením Full HD.
• Stojan kamery: robustný výškovo nastaviteľný stojan.
• Počítač: Intel® NUC i5, 8 GB RAM, 120 GB SSD.
• Zaostrovanie: manuálne.
• Zväčšenie: približne 600× až 1600×.
• Osvetlenie: stmievateľné koaxiálne LED osvetlenie.
• Snímková frekvencia: približne 30 až 70 snímok za sekundu (FPS).

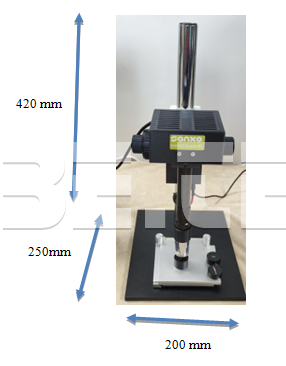

• Rozmery: 200 × 250 × 420 mm.
