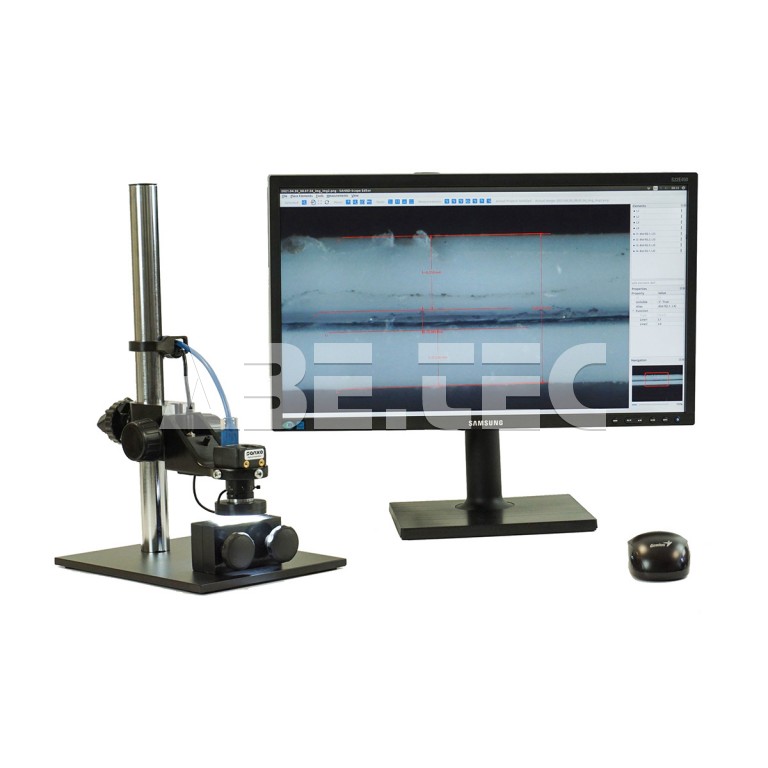

Digitálny mikroskop na meranie vrstiev LAYER BASIC

Optický merací systém určený na presné meranie hrúbky jednotlivých vrstiev materiálu, najmä pri kontrole výrobkov vyrábaných technológiou koextrúzie.

Typické použitie nástroja na meranie hrúbky vrstiev

• kontrola hrúbky vrstiev koextrudovaných rúr,
• meranie hrúbky viacvrstvových fólií,
• hodnotenie hrúbky a vlastností povlakov na fóliách,
• kontrola ultratenkých vrstiev rôznych materiálov.

Typické vrstvy merané systémom LAYER BASIC

• vonkajšia vrstva,
• spájacia (adhézna) vrstva,
• izolačná vrstva,
• polyetylénová (PE) vrstva,
• vrstva EVOH (etylén-vinylalkoholový kopolymér).

Praktické využitie optického merania hrúbky vrstiev koextrudovaných výrobkov

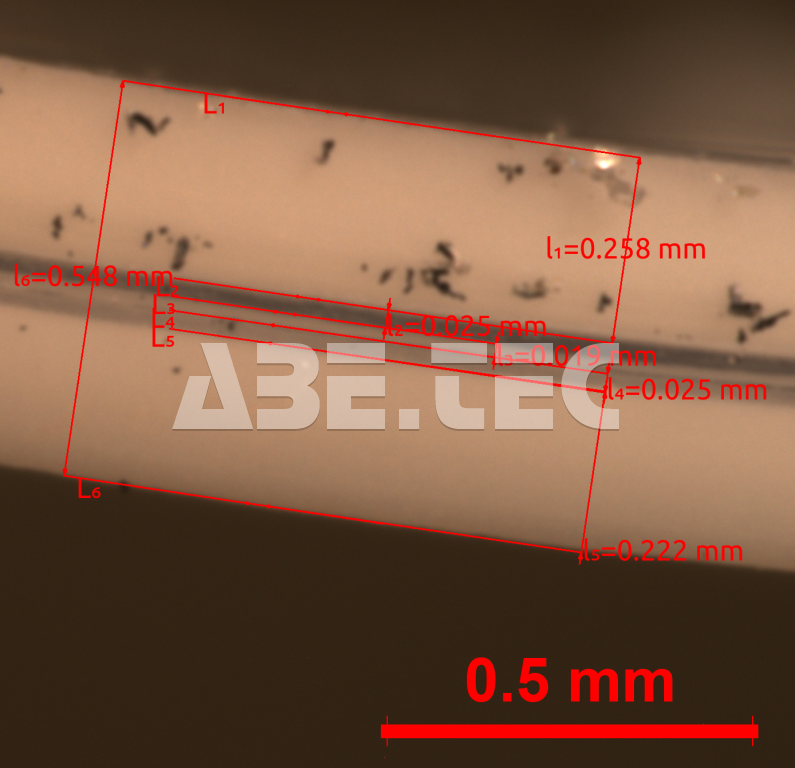

Meranie hrúbky ultratenkých vrstiev a povlakov fólií predstavuje jednu z najčastejších úloh v plastikárskom priemysle. Digitálny mikroskop LAYER BASIC umožňuje bezkontaktné meranie hrúbky s vysokou presnosťou až ±1 μm. Lokálne vyhodnotenie priečneho rezu koextrudovanej rúry poskytuje dôležité informácie na správne nastavenie výrobného procesu.

Pomocou tohto digitálneho meracieho systému možno presne merať hrúbku jednotlivých vrstiev a optimalizovať výrobnú linku tak, aby zabezpečovala stabilný objemový prietok rôznych plastov, polymérov alebo adhéznych materiálov.

Meranie rozmerov koextrudovaných rúr umožňuje kontrolovať relatívnu rýchlosť jednotlivých extrudérov aj množstvo spracovávaných materiálov, čím prispieva k dosiahnutiu požadovanej skladby výsledného výrobku.

Obsluha môže pomocou systému LAYER BASIC vytvárať digitálne protokoly pre oddelenie kontroly kvality a ukladať ich priamo na sieťový disk. Systém podporuje aj živé streamovanie priebehu merania hrúbky vrstiev.

Kvalita viacvrstvových fólií je vo veľkej miere daná hrúbkou jednotlivých laminovaných, povlakových a adhéznych vrstiev. Mikroskop LAYER BASIC je pripravený na kontrolu a meranie rúr aj plošných materiálov, ako sú fólie alebo dosky. Či už vyrábate koextrudované viacvrstvové dosky, fólie alebo rúry, meranie hrúbky vrstiev pomocou systému LAYER BASIC prináša množstvo výhod:

• zníženie nákladov na kontrolu kvality,
• zabezpečenie stabilnej a jednotnej kvality vyrábaných produktov.

Zoomovanie

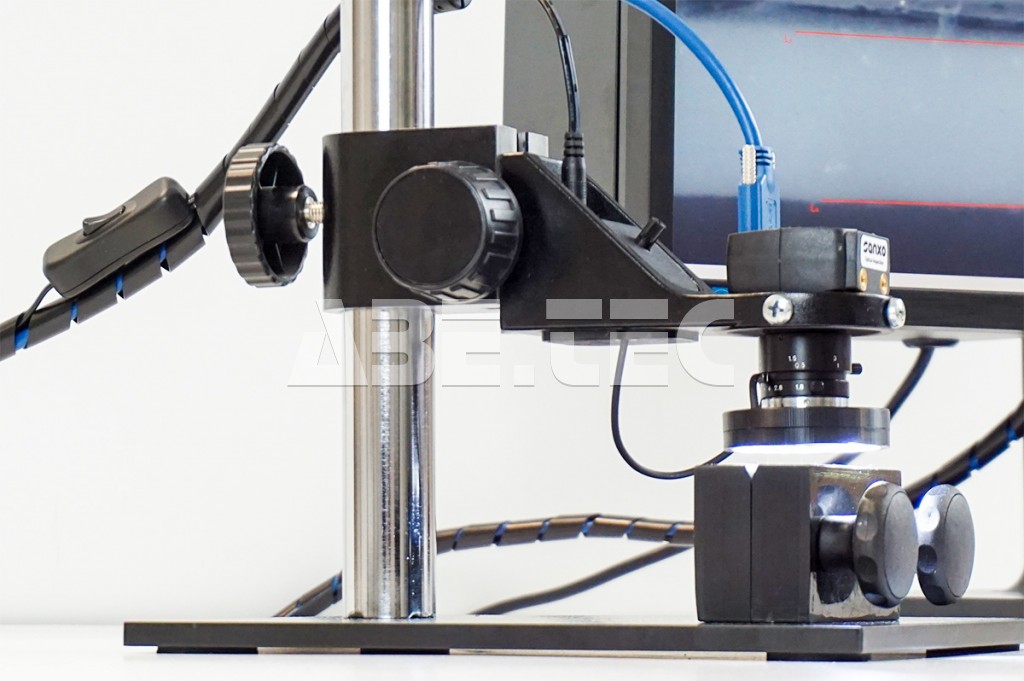

Stojan kamery umožňuje jednoducho meniť pracovnú vzdialenosť jednoduchým priblížením alebo oddialením kamery od kontrolovaného objektu. Ak je pracovná vzdialenosť pevne daná, možno využiť skutočný digitálny zoom, ktorý sa ovláda kolieskom myši. Vďaka kvalitnej 5 Mpx kamere zostáva obraz aj pri digitálnom priblížení ostrý, detailný a dobre čitateľný na monitore s rozlíšením Full HD.

Pomocou kolieska myši možno prepínať medzi jednotlivými úrovňami priblíženia. Zväčšená oblasť sa vždy vycentruje na aktuálnu polohu kurzora, takže je možné rýchlo priblížiť ľubovoľnú časť obrazu. Aktuálna úroveň zväčšenia, jej veľkosť, číslo profilu aj poloha zobrazenej oblasti sú prehľadne zobrazené grafickým indikátorom v pravom hornom rohu obrazovky.

Meranie

Meranie vzdialeností

Pomocou funkcie Pravítko (Ruler) možno merať dvojrozmerné vzdialenosti medzi dvoma ručne označenými bodmi. Výsledky merania sa zobrazujú v pixeloch, prípadne po kalibrácii aj v milimetroch.

Mierka obrazu

Softvér automaticky zobrazuje v pravom dolnom rohu obrazu mierku (Scale Bar), ktorá uľahčuje orientáciu v skutočných rozmeroch pozorovaného objektu. Mierka udáva reálnu dĺžku pred zväčšením a zobrazuje sa v milimetroch. Jej hodnota sa automaticky prepočítava podľa aktuálne nastavenej úrovne zväčšenia, takže vždy zodpovedá skutočnej mierke zobrazeného obrazu.

Súradnicový systém

Integrovaný súradnicový systém umožňuje rýchlu orientáciu a kontrolu rozmerov kontrolovaného objektu. Do obrazu možno zobraziť vodorovnú os, zvislú os alebo kompletnú súradnicovú sieť. Východisková poloha súradnicového systému môže byť nastavená do optického stredu obrazu, podobne ako zameriavací kríž, čo uľahčuje presné polohovanie a meranie.

2D kalibrácia

Funkcia 2D kalibrácie umožňuje previesť meranie z obrazových bodov (pixelov) na skutočné rozmery. Po kalibrácii možno vzdialenosti medzi dvoma bodmi zobrazovať buď v pixeloch, alebo v reálnych jednotkách, štandardne v milimetroch.

Kalibrácia sa vykonáva pomocou kalibračnej doštičky dodávanej s mikroskopom. Proces sa spúšťa z panela nástrojov kliknutím na ikonu Kalibrácia. Medzi zobrazením hodnôt v pixeloch a milimetroch možno kedykoľvek prepínať pomocou prepínača mm/px.

Kalibrácia jedným kliknutím

Mikroskop podporuje rýchlu kalibráciu pomocou kalibračného sklíčka. Celý proces trvá len niekoľko sekúnd a po jeho dokončení možno okamžite vykonávať presné merania v skutočných jednotkách bez ďalšieho nastavovania.

Grafické prekrytia (Overlay Graphics)

Softvér mikroskopu ponúka grafické prekrytia na zvýraznenie dôležitých miest aj dokumentáciu výsledkov kontroly. Používateľ môže do obrazu vkladať:

• šípky,
• obdĺžniky,
• voľné kresby,
• textové polia.

Súčasťou funkcií prekrytí sú aj nástroje na meranie vzdialeností, kružníc a uhlov. Vložené grafické prvky si zachovávajú svoju polohu aj pri zmene úrovne priblíženia, takže zostávajú správne umiestnené bez ohľadu na použitý zoom.

HDR – vysoký dynamický rozsah

Mikroskop využíva technológiu HDR (High Dynamic Range), ktorá umožňuje efektívne pracovať aj pri svetelných podmienkach s veľmi vysokým dynamickým rozsahom, ktoré bývajú problematické dokonca aj pre ľudské oko.

Po aktivácii HDR systém vytvorí sériu snímok s rôznou expozičnou dobou. Na ich základe softvér vyhodnotí odozvu obrazového snímača a vytvorí výsledný obraz s vysokým dynamickým rozsahom. Vďaka tomu zostávajú súčasne zachované detaily vo svetlých aj tmavých častiach obrazu, čo výrazne zlepšuje kvalitu vizuálnej kontroly a uľahčuje presné meranie aj dokumentáciu vzoriek.

Technická špecifikácia

• Kamera: 5 Mpx farebná kamera IDS Imaging.
• Objektív: megapixelový objektív TAMRON, predsádková šošovka (Close-up Lens).
• Monitor: 22" LCD monitor s rozlíšením Full HD.
• Stojan kamery: integrovaný XY stolík.
• Počítač: Intel® NUC i5, 8 GB RAM, 120 GB SSD.
• Zaostrovanie: manuálne.
• Osvetlenie: stmievateľné horné kruhové LED osvetlenie.
• Snímková frekvencia: až 30 FPS (snímok za sekundu).
