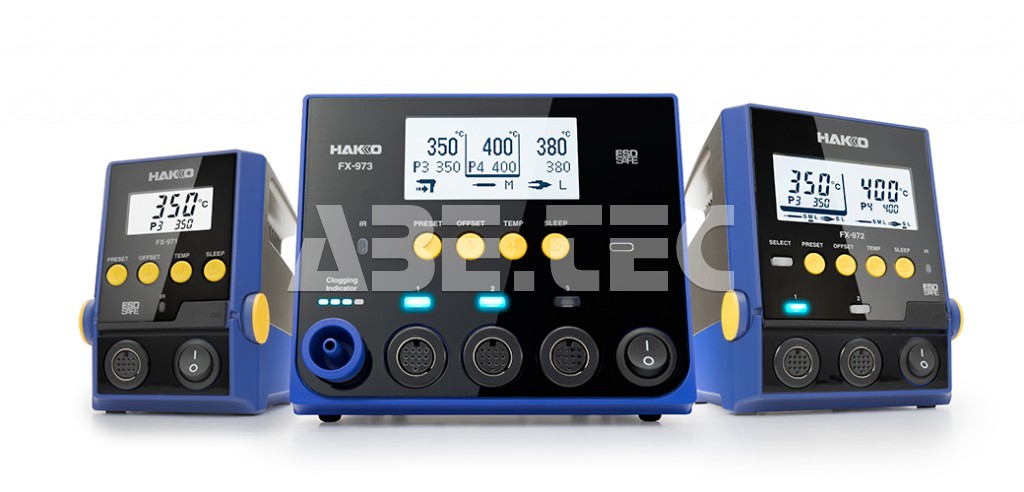

ESD digitálna trojportová spájkovacia stanica HAKKO FX-973

• Kompaktná spájkovacia stanica vhodná pre širokú škálu spájkovacích aplikácií.
• Tri konektory pre simultánnu prácu troch spájkovacích ručiek.
• ESD vyhotovenie.
• Digitálny displej.
• Výkon 400 W.
• Teplotný rozsah 50 až 450 °C.
• Japonský výrobca HAKKO.

Troportová rework stanica zo série FX-971

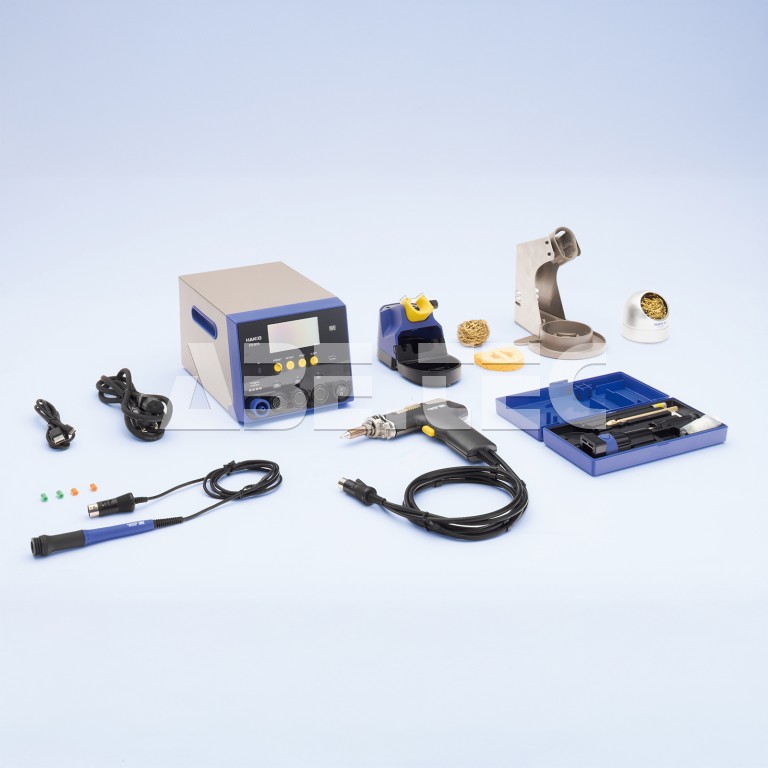

Na ktoromkoľvek porte trojkanálovej stanice HAKKO FX-973 je možné používať všetkých deväť typov spájkovacích ručiek. Flexibilné možnosti konfigurácie umožňujú optimálnu kombináciu a splnenie požiadaviek rôznych aplikácií a vzoriek. Štandardne je súčasťou dodávky aj odpájkovacia pištoľ.

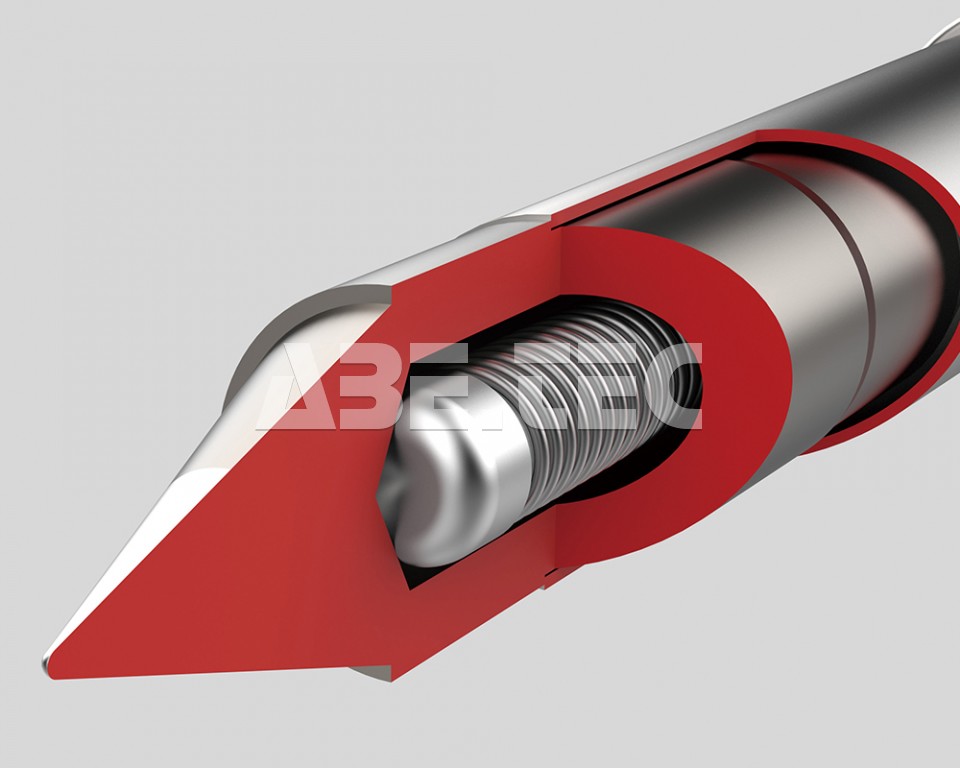

Patentované kompozitné spájkovacie hroty

Vďaka vylepšenej citlivosti senzora a dizajnu, ktorý plynule prenáša teplo z ohrievacieho telesa na hrot, zostáva teplota hrotu stabilná, čo zabezpečuje lepšie spájkovanie.

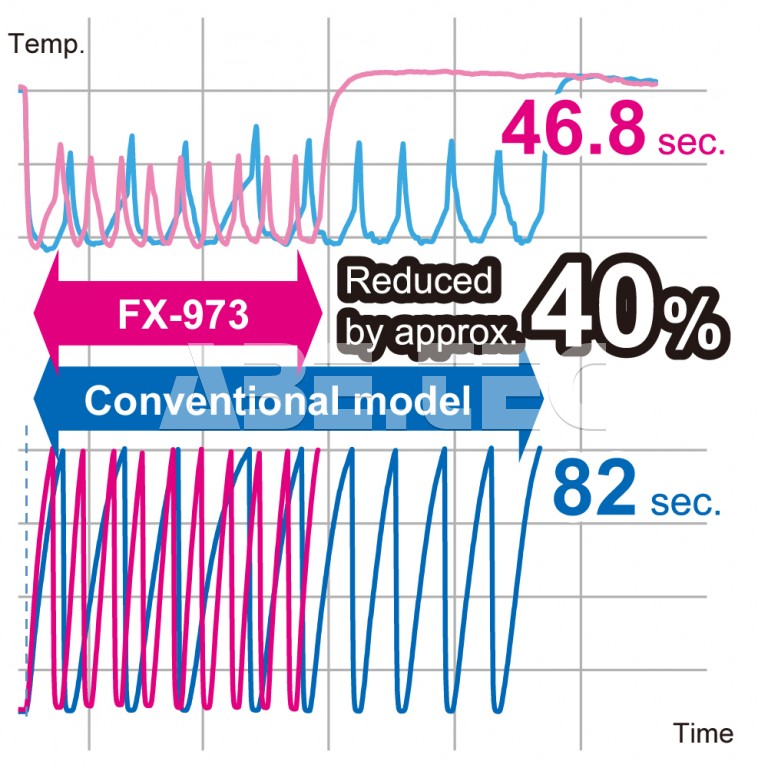

Redukovaný čas spájkovacieho cyklu približne o 40 %

Zníženie času spájkovania až o 40 % umožňuje skrátenie doby spájkovania a zlepšuje efektivitu práce.

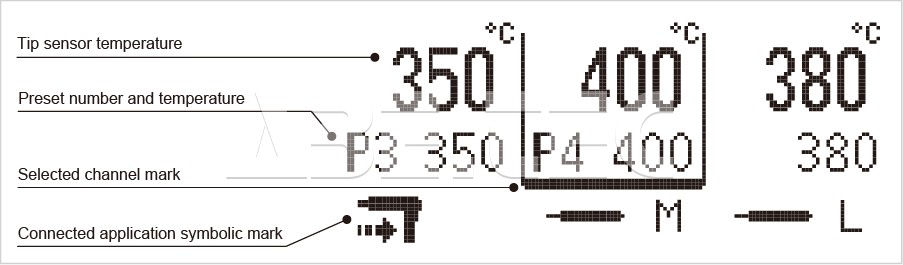

Prehľadný a kontrastný displej

Digitálny displej jasne a podrobne zobrazuje informácie, ako je nastavená teplota, teplota senzora hrotu a prednastavené hodnoty. Pozorovací uhol je široký a displej s vysokým jasom poskytuje výbornú čitateľnosť.

Viacnásobná konektivita

Až 9 rôznych aplikácií môžete používať bez špecifikácie pripojovacieho portu.

Pripojiteľné aplikácie k FX-973:

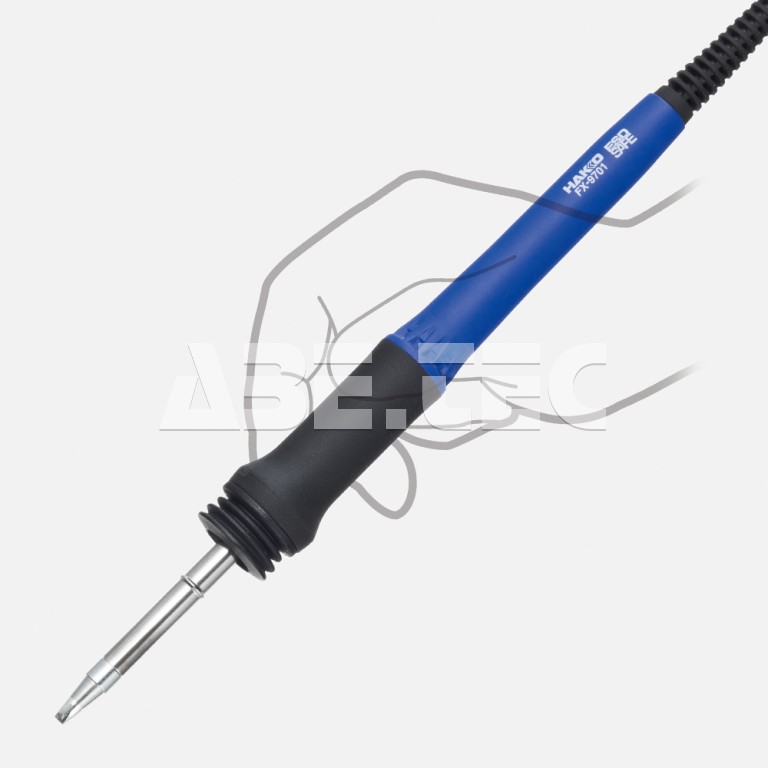

• spájkovacia ručka FX-9701 (súčasť balenia)
• N2 spájkovacia ručka FX-9702 (voliteľná)
• mikro spájkovacia ručka FX-9703 (voliteľná)
• mikro N2 spájkovacia ručka FX-9704 (voliteľná)
• spájkovacie kliešte FX-9705 (voliteľné)
• mikro spájkovacie kliešte FX-9706 (voliteľné)
• robustná spájkovacia ručka FX-9707 (voliteľná)
• robustná N2 spájkovacia ručka FX-9708 (voliteľná)
• odpájkovacia pištoľ FR-4103 (súčasť balenia)

Poznámka: nie je možné súčasne používať 2 aplikácie z FX-9705, FX-9706, FX-9707 a FX-9708.

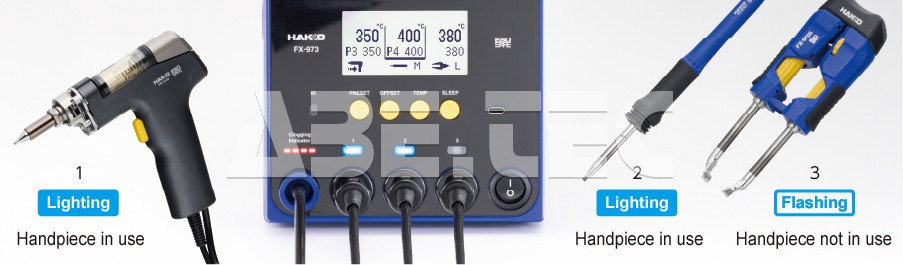

Prednostný kanál

Zabudovaný senzor deteguje používanú ručku a automaticky prepína kanály. Nepoužívaná ručka zostáva na nastavenej teplote. Oba režimy signalizuje LED dióda:

• svieti – spájkovacia ručka je v prevádzke
• bliká – spájkovacia ručka nie je v prevádzke

Intuitívne ovládanie

Pomocou štyroch tlačidiel môžete rýchlo nakonfigurovať rôzne nastavenia.

Jednoduché prenášanie

Tvar spájkovacej stanice obsahuje výrezy a vďaka malým rozmerom uchopíte spájkovačku aj jednou rukou a presuniete ju tam, kam potrebujete.

Hroty pre akékoľvek spájkovanie a aplikácie

Vďaka novým tvarom hrotov môžete teraz vykonávať aj spájkovanie, ktoré bolo predtým nemožné alebo časovo náročné.

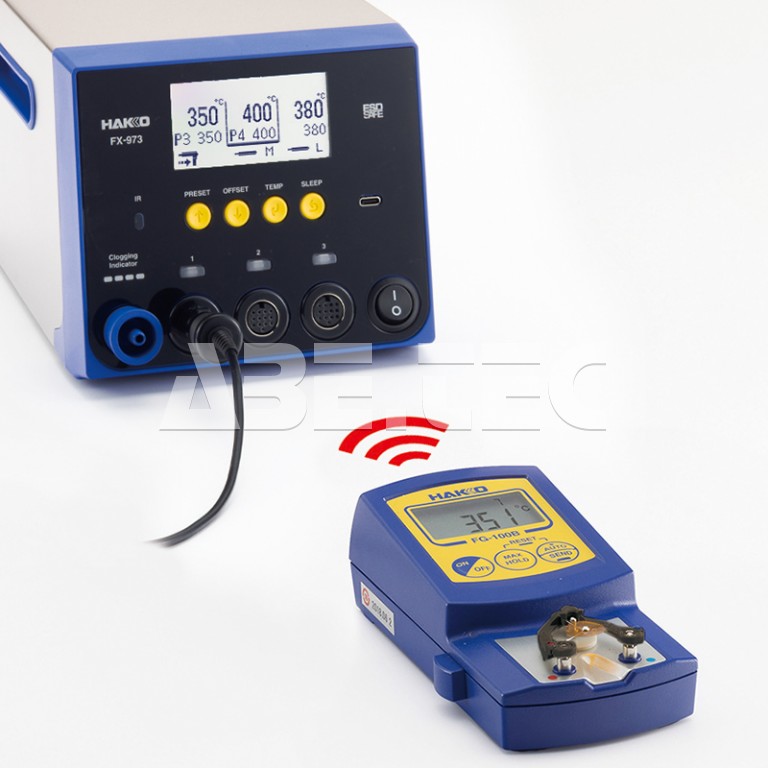

Infračervená komunikácia

Pomocou infračerveného signálu vykonáte automatickú kalibráciu a korekciu odoslaním nameranej teploty z teplomera (FG-100B/FG-101B).

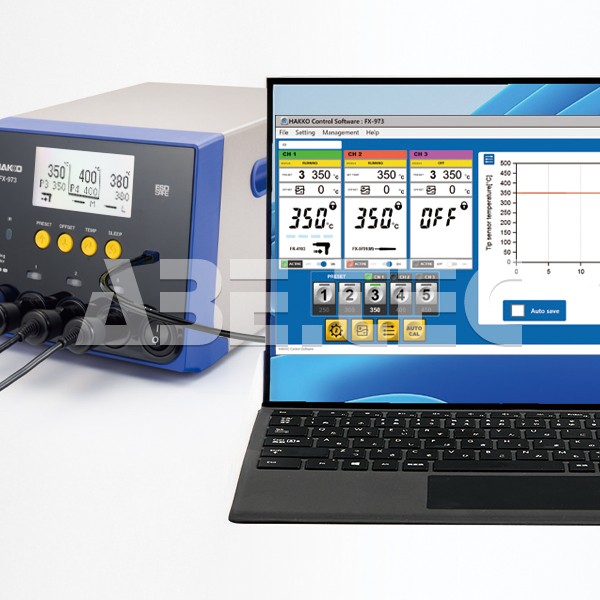

Softvér

Po pripojení stanice k PC sa zaznamenáva nastavená teplota hrotu, kalibrácia/korekcia a história teploty hrotu počas prevádzky. To všetko umožňuje správu s nulovou ľudskou chybou.

Automatický spánok / vypnutie

Funkcie automatického spánku alebo vypnutia využívajú zabudovaný senzor vo vnútri hrotu, preto nie je potrebné prepojenie stanice a držiaka na spájkovaciu ručku. Pracovný priestor si môžete usporiadať ľubovoľne.

Držiak na spájkovaciu ručku

Upravený dizajn držiaka na spájkovaciu ručku umožňuje jednoduchú a bezpečnú výmenu spájkovacieho hrotu. Vďaka zabudovanému senzoru priamo vo vnútri hrotu nie je držiak prepojený so spájkovacou stanicou. Držiak na spájkovaciu ručku dokáže stáť aj samostatne bez základne. Spájkovačka tak počas údržby zostáva na bezpečnom mieste.

Odpájkovací nástroj FR-4103 s výkonom 140 W

Odpájkovací nástroj FR-4103 je optimalizovaný na odstraňovanie spájky z viacvrstvových dosiek plošných spojov, ktoré bolo kedysi náročné. Vylepšenie ohrievacieho telesa a použitie ACF (funkcia proti upchávaniu po uvoľnení spúšte automaticky na určitý počet sekúnd zapne čerpadlo) zabezpečujú, že odsáta spájka sa spoľahlivo dopraví do filtračnej trubice.

Sanie sa aktivuje už 0,2 sekundy po dosiahnutí maximálneho vákua, čo umožňuje rýchle a účinné odsávanie a zároveň minimalizuje zvyškovú spájku.

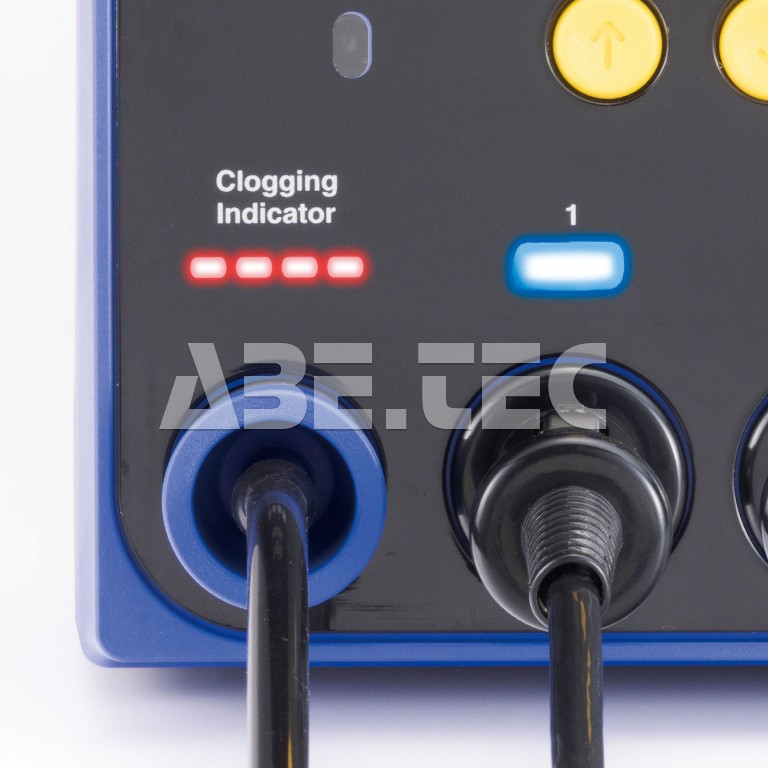

LED indikátor zobrazuje stav sania, čo umožňuje zistiť časovanie čistenia, výmeny filtra a údržby.

Kompatibilné série spájkovacích hrotov

• séria T39

Balenie neobsahuje žiadny spájkovací hrot.

Technická špecifikácia

• Výkon: 400 W.
• Rozsah teplôt: od 50 do 450 °C.
• Teplotná stabilita: ± 3 °C (naprázdno).

Spájkovacia stanica:

• Výstupné napätie: AC 24 V.
• Generátor vákua: vákuová pumpa.
• Tlak vákua: max. 80 kPa (600 mmHg).
• Sací prietok: 15 l/min.
• Rozmery (š x h x v): 158 x 254 x 135 mm.
• Hmotnosť: 5,3 kg.

Spájkovacia ručka:

• Výkon: 95 W (24 V).
• Odpor hrotu voči zemi: < 2 Ω.
• Potenciál hrotu voči zemi: < 2 mV.
• Ohrievacie teleso: kompozitné.
• Dĺžka kábla: 1,2 m.
• Celková dĺžka: 206 mm (s hrotom T39-D24, nie je súčasťou balenia).
• Hmotnosť: 31 g (s hrotom T39-D24, nie je súčasťou balenia).

Odpájkovacia pištoľ:

• Výkon: 140 W (24 V).
• Odpor hrotu voči zemi: < 2 Ω.
• Potenciál hrotu voči zemi: < 2 mV.
• Ohrievacie teleso: kompozitné.
• Štandardná tryska: ø 1,0 mm, S-typ (N61-05, je súčasťou balenia).
• Dĺžka kábla: 1,2 m.
• Celková dĺžka: 168 mm (s tryskou N61-05).
• Hmotnosť: 190 g (s tryskou N61-05).

Série spájkovacích hrotov a trysiek

• Rad spájkovacích hrotov: HAKKO séria T39.
• Rad trysiek (pre FR-4103): HAKKO séria N61.
