Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Obj. číslo:
106300227
Výrobca:
Kategória:
Dostupnosť:
1 - 2 týždne
tovar naskladníme zvyčajne do dvoch týždňov od dátumu objednania
předchozí
další
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Varianty produktu
Technický list
Popis
- Vysoko kvalitná fréza na DPS.
- Vyrobená z karbidu volfrámu, s oceľovým driekom.
- Používa sa pre klasické DPS vyrobené z FR3, FR4, FR4-ML, Polyimid, vysoké TG živice.
- Pravostranná špirála s jemným diamantovým ozubením.
- Špička v tvare rybieho chvosta.

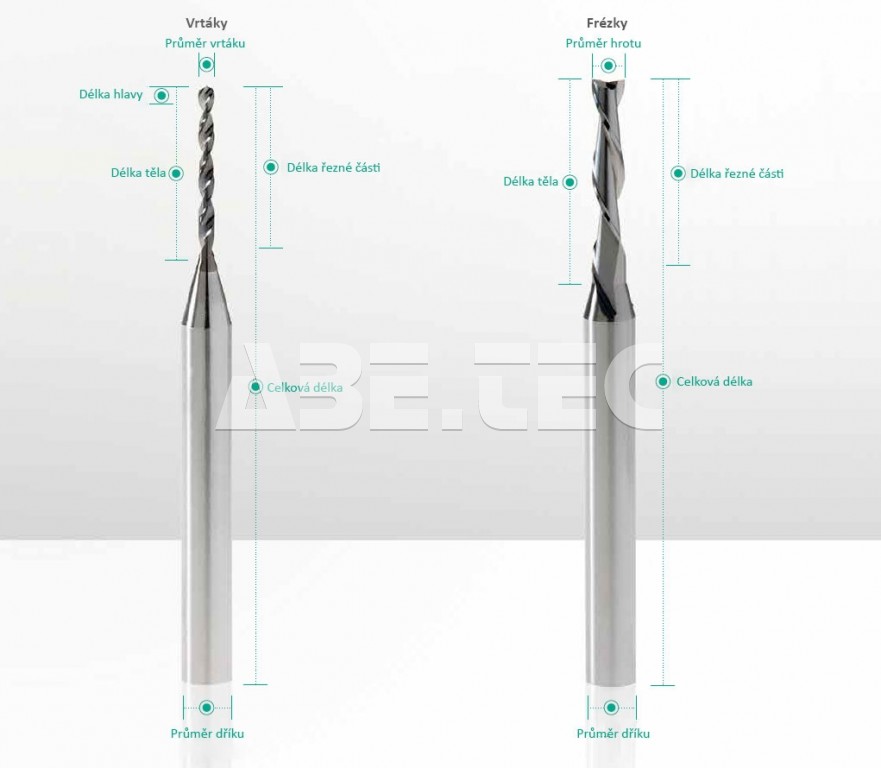

Technické parametre:
- Priemer drieku D: 3,175 mm.
- Priemer frézy d: 2,30 mm.
- Celková dĺžka frézy: L1: 38,1 mm.
- Dĺžka špirály L2: 9,0 mm.
- Uhol spirály: 30°.
Všeobecné tolerancie fréz Kemmer
| Priemer drieku Ø | D | 3,175 mm | - 0,002 mm / -0,005 mm |
|---|---|---|---|
| Priemer Ø | d | + 0,01 mm / - 0,02 mm | |
| Celková dĺžka | L1 | 38,2 mm | + 0,100 mm |
| Dĺžka spirály | LN | + 0,500 mm / - 0,000 mm |
Aplikácia technológie frézovanie
| Typ frézy | Geometrické vlastnosti | Materiály DPS |
|---|---|---|
| DA30-R | jemný diamantový vzor 30° | FR3, FR4, FR4-ML, Polyimid, vysoká TG živice |
| DA20-R | velký diamantový vzor 20° | FR3, FR4, FR4-ML, Polyimid, vysoká TG živice |
| CA20-R | špirálové ozubenie s čepeľou | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA30-R | špirálové ozubenie s čepeľou | vysoká TG a BT živice, lamináty s výplňou |
| EA30-R | dvě koncové frézy | CEM3, FR2, FR3,PTFE, Aramid, Prepreg |
| CA20-L | špirálové ozubenie s čepeľou, ľavostranná špirála s pravostranným rezom | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA20LL | špirálové ozubenie s čepeľou, ľavostranná špirála s ľavostranným rezom | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| SC30-R | jedna fréza | Flex, Starrflex, PTFE, Pepreg, Polyimid |
| EP30-R | hĺbková fréza | všetky |
| ZW | zapustenie | všetky |
| VG | v-drážková fréza | všetky |
| EA30-L | dve frézy, ľavostranná špirála s pravostranným rezom | všetky |
| EA30LL | dve frézy, ľavostranná špirála s ľavostranným rezom | všetky |
| ECA30-R | fréza na hliník | všetky |
|

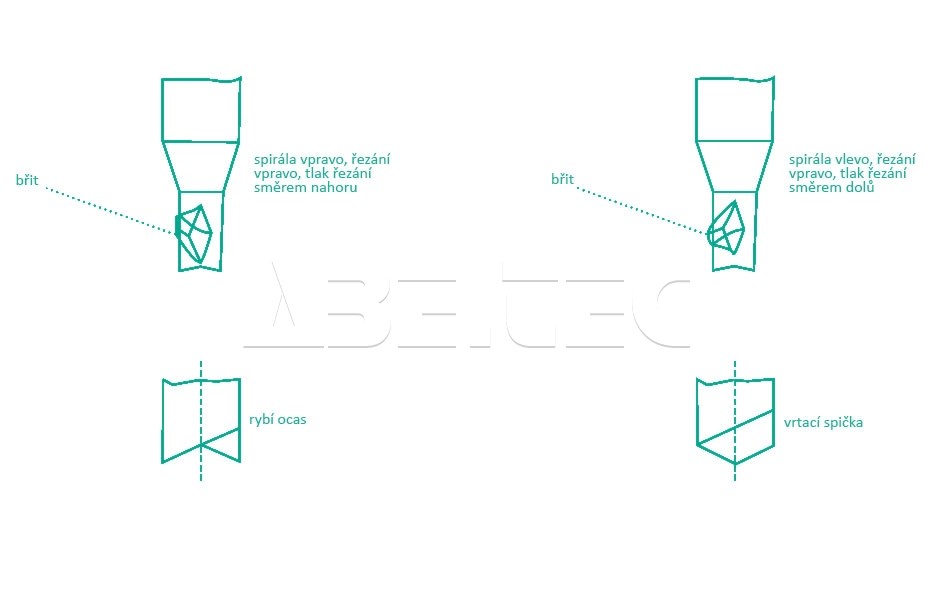

D - diamantový vzor C - s s čepeľou E - koncová fréza V - V-drážka Z - špeciálny nástroj S - jedna fréza |
A - rybí chvost C - vŕtacie špička D - stredový strih E - plochý G - drážka P - špeciálny |
-R - pravostranná špirála s pravostranným rezom LL - ľavostranná špirála s ľavostranným rezom -L - ľavostranná špirála s pravostranným rezom |
Obsah balenia
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Technické dáta (6)
Technické dáta na porovnanie Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
| Názov parametra | Hodnota |
|---|---|
| Priemer | 2.30 mm |
| Dĺžka hrotu | 9.0 mm |
| Délka | 38.2 mm |
| Materiál | karbid wolframu |
| Výrobca | Kemmer |
| Obsah balenia | 1 ks |
Fotografie (3)
Pozrite si fotografie Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
Fréza na DPS DA30-R, Ød:2,30mm, L2:9,0mm
