Opravárske pracovisko HAKKO FR-702

• Výkonné rework zariadenie určené na opravu SMD komponentov.
• Obsahuje všetky funkcie potrebné pre rework SMD.
• Bezpečnejšie rework operácie.
• 4v1 jednotka zaisťujúca úsporu miesta.
• Kompatibilný s N2 systémom (nutný nákup N2 spájkovačky FX-8802).

Technická špecifikácia

Všeobecné parametre:

• Výkon: 1030 W.

Stanica:

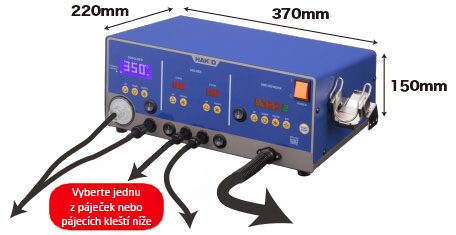

• Rozmery: 370 x 150 x 220 mm.
• Hmotnosť: 9 kg.

Stanica (spájkovanie):

• Výstupné napätie: AC 26 V.
• Teplotný rozsah: 50 až 480 °C.
• Teplotná stabilita: ± 1 °C pri izbovej teplote (pri nastavení na 200 až 480 °C).

Stanica (odpájanie):

• Výstupné napätie: AC 24 V.
• Generátor vákua: vákuové čerpadlo, dvojitý typ valca.
• Vákuový tlak: 80 kPa (600 mmHg).
• Sací prúd: 15 L/min.
• Teplotný rozsah: 330 až 450 °C.
• Teplotná stabilita: ± 5 °C pri voľnobehu.

Stanica (horúci vzduch):

• Výkon: 30 W.
• Prietok vzduchu: 1 až 9 L/min. (5 až 115 L/min.).
• Teplotný rozsah: 50 až 600 °C.

Spájkovačka:

• Výkon: 65 W (26 V).
• Odpor hrotu voči zemi: < 2 Ω.
• Potenciál hrotu voči zemi: < 2 mV.
• Vykurovacie teleso: keramický článok.
• Štandardný hrot: tvar B (T18-B).
• Dĺžka kábla: 1,2 m.
• Celková dĺžka: 222 mm (s hrotom B).
• Hmotnosť: 52 g (s hrotom B).

Odpájacia pištoľ:

• Výkon: 140 W (24 V).
• Odpor trysky voči zemi: < 2 Ω.
• Potenciál trysky voči zemi: < 2 mV.
• Vykurovacie teleso: kompozitný článok.
• Štandardná tryska: ø 1,0 mm, typ S (N61-05).
• Dĺžka kábla: 1,2 m.
• Celková dĺžka: 168 mm (s tryskou S).
• Hmotnosť: 170 g (s tryskou S).

Nadstavec pre horúci vzduch:

• Výkon: 670 W.
• Celková dĺžka: 250 mm.
• Hmotnosť: 180 g.

* Sací prúd sa meria na prívodnom otvore filtra k stanici.
* Kapacita vzduchu je hodnotená ako voľne pretekajúca. Obmedzenia vytvorené rôznymi tryskami môže znížiť maximálny prietok vzduchu.
* Celková dĺžka a hmotnosť (bez kábla, hadice).

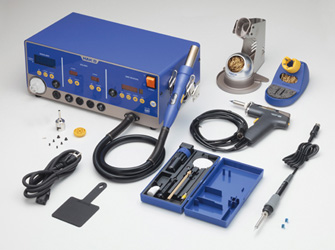

Štvorportová opravárska stanica s 140 W odpájacou pištoľou, spájkovačkou typu M a 670 W teplovzdušnou tryskou

Táto komplexná rework stanica umožňuje vďaka výberu až zo siedmich vhodných nástavcov rôzne spájkovacie, odpájacie a rework práce. Okrem bežnej 140 W odpájacej pištole, spájkovačky typu M a vysoko výkonného a veľkoobjemového horúcozduchu existujú ďalšie štyri aplikácie. Použitú trysku a vykurovacie teleso môžete jednotlivo vymeniť a znížiť tak prevádzkové náklady oproti kompozitnému typu.

ŠTANDARDNÉ
Odpájacia pištoľ HAKKO FR-4101	Spájkovacia rúčka typ M HAKKO FX-8801	Teplovzdušný nadstavec
140 W, s tryskou typ S, ø 1,0 mm	65 W, s hrotem typ B	670 W, s tryskou ø 4,0 mm
Vysoký výkon 140 W umožňuje perfektné odpájanie komponentov z viacvrstvových DPS. Na rôzne odpájacie práce je k dispozícii široký výber trysiek.	Séria hrotov T18 so zlepšenou tepelnou vodivosťou.	Pre rôzne druhy opráv umožňuje rýchle odstránenie komponentov vďaka vysokému výkonu a objemu horúceho vzduchu. Vákuová funkcia s indikátorom poskytuje jednoduché a bezpečné vyberanie komponentov.
	viac informácií
Trysky série N61	Hroty série T18	Trysky série N51

VOLITEĽNÉ
Spájkovacia rúčka typ L HAKKO FX-8805	N2 spájkovacia rúčka HAKKO FX-8802	Spájkovacia pištoľ s podávačom spájky HAKKO FX-8803	Paralelné termokliešte HAKKO FX-8804
65 W, s hrotom typ B	65 W, s hrotom typ B	65 W, s hrotom typ 3CF	65 W, s hrotom 2L Chip
	viac informácií	viac informácií	viac informácií
Hroty série T18			Hroty série A13/A15

Odpájacia pištoľ s vysokým výkonom HAKKO FR-4101

Zvýšenie výkonu z 50 W na 140 W umožňuje ľahké odpájanie aj na viacvrstvových DPS, čo skracuje dobu celého procesu. Pre rôzne odpájacie práce je k dispozícii široký výber trysiek:

• dlhé trysky pre úzke priestory,
• oválne tvarované trysky pre ploché terminály,
• trysky typu SS pre mikro vzory.

Spájkovacie rúčky HAKKO FX-8801/FX-8805

Tepelná vodivosť týchto spájkovačiek bola zvýšená preskúmaním vonkajšej konfigurácie a vnútornej štruktúry hrotov série 900. V závislosti na pracovnom prostredí môžete voliť medzi sériou hrotov T18 a T19.

Teplovzdušná rúčka

670 W vysoký výkon a veľký objem horúceho vzduchu zvyšujú efektivitu práce a rýchle odstránenie súčiastok.

Nový typ trysiek na zlepšenie teplotných charakteristík

Nové trysky zlepšujú vďaka rovnomernému ohrevu horúcim vzduchom vo vnútri trysky efektivitu práce. Ten vzniká pomocou vetracích otvorov na hornej časti trysky (len pri BGA tryskách).

Funkcia podtlakového vysávania

Funkcia vákuového vyzdvihovania súčiastok je určená na zdvihnutie komponentov z dosky pomocou podtlaku. Vyzdvihne súčiastku iba potom, keď je spájkovací spoj roztavený horúcim vzduchom. Tým sa vyvarujete chýb pri zdvíhaní komponentu nadmernou silou.

Indiátor vyzdvihnutie pre správne načasovanie

Pomocou prednastavenej funkcie vyzdvihovania sa komponent automaticky odoberie z dosky v okamihu roztavenia spájky. Potom sa zobrazí indikácia a je jasne viditeľný okamih vyzdvihnutia. Dokonca aj komponenty a spájkovacie spoje zakryté tryskou tak môžete ľahko a bezpečne vybrať z dosky plošných spojov.

N2 spájkovacia rúčka HAKKO FX-8802

N2 plyn prúdi do trysky a prekrýva spájkovací hrot. Zabraňuje tak tomu, aby sa spájkovací hrot a ohrev ľahko okysličovali a hrali veľkú úlohu ako predohrev. Dva účinky N2 systému zabraňujúce pôsobeniu oxidácie alebo efektu predhriatia predchádzajú defektom pri spájkovaní, ako je premostenie, výplň, nedostatočná výplň spájky v PTH, atď. S touto aplikáciou je kompatibilná séria hrotov T18.

Jednoručná spájkovačka s integrovaným podávačom spájky HAKKO FX-8803

• Spájkujte a podávajte spájku iba jednou rukou.
• Systém ručného podávania je ideálny pre celulárnu výrobu.
• Spájkovaciu prácu je možné vykonávať tempom obsluhy.
• S touto aplikáciou sú kompatibilné hroty série T18.

SMD kliešte HAKKO FX-8804

• Priamy ohrev a nižší vplyv na okolité súčiastky na preplnených doskách.
• Ľahko ostraňujú SMD čipy a ploché súčiastky až do 25 mm.
• Kolektor umožňuje ľahkú výmenu a vyrovnanie špičiek.

Séria spájkovacích hrotov a odpájacích trysiek

• Séria spájkovacích hrotov: HAKKO séria T18.
• Séria odpájacích trysiek: HAKKO séria N51, N61.
