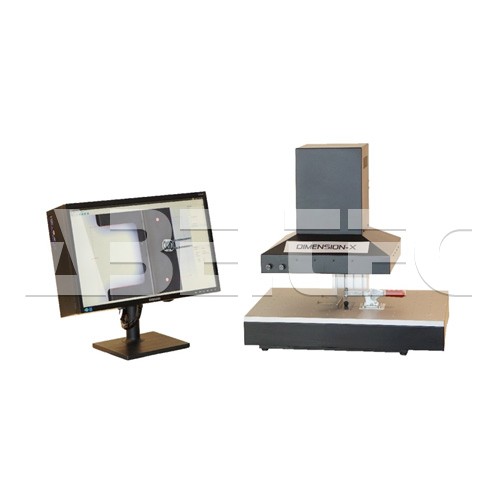

Optický merací systém pre veľké objekty Dimension-X

DIMENSION-X je optický merací systém určený na meranie rozmernejších objektov. Je ideálny najmä na kontrolu plochých dielov, ako sú plechy, výlisky, lisované alebo frézované kovové súčasti.

Systém je vybavený automaticky ovládaným XY stolíkom, ktorý počas merania posúva vzorku pod kamerou s vysokým rozlíšením. Po dokončení skenovania používateľ jednoducho označí obrysové body a vykonáva rozmerové merania medzi hranami, kružnicami, uhlami alebo krivkami.

Používateľské rozhranie systému je prehľadné, intuitívne a jednoducho ovládateľné. Pre systém sú k dispozícii rôzne voliteľné bitelecentrické objektívy, ktoré umožňujú prispôsobiť meranie konkrétnej aplikácii. V závislosti od použitej optiky sa presnosť merania pohybuje v rozsahu 0,01 až 0,002 mm.

Namerané hodnoty možno exportovať do programu Microsoft Excel a jediným kliknutím vytvoriť prehľadný protokol o meraní.

Technická špecifikácia:

• pracovný stolík s rozmermi 600 × 450 mm,
• meracia plocha 400 × 295 mm,
• hĺbka ostrosti 45 mm,
• optické rozlíšenie 0,012 mm,
• 18 Mpx kamera,
• lineárne snímače polohy RENISHAW,
• stmievateľné osvetlenie.
