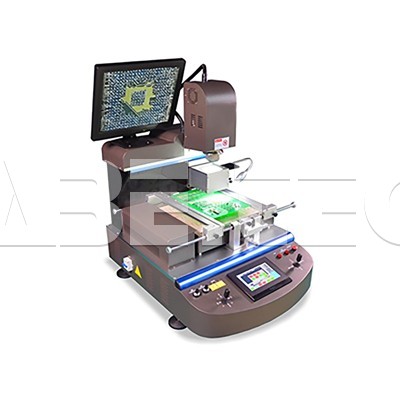

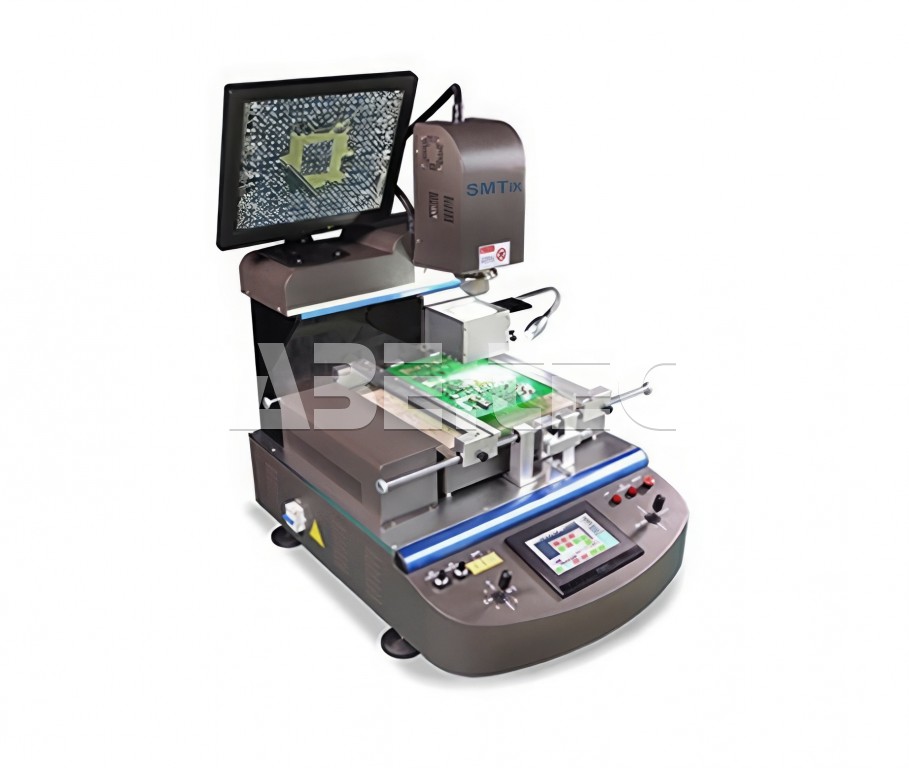

Pracovisko pre rework BGA SMTix RS-1000

Vlastnosti pracoviska pre rework BGA SMTix

• Kompletná BGA rework stanica určená pre ručnú opravu a montáž BGA komponentov.
• Nezávislý systém riadenia teploty.
• Tri teplotné zóny sa zahrievajú nezávisle.
• Infračervený spodný predohrev o veľkosti 415 x 360 mm.
• Mikrometrový nastavovač pre presné zarovnanie X/Y osí a R-uhla s presnosťou ± 0,02 mm.
• Systém rýchleho chladenia.
• Vysoko výkonný ventilátor môže rýchlo ochladiť DPS ​​a spodnú IR predohrievaciu zónu.

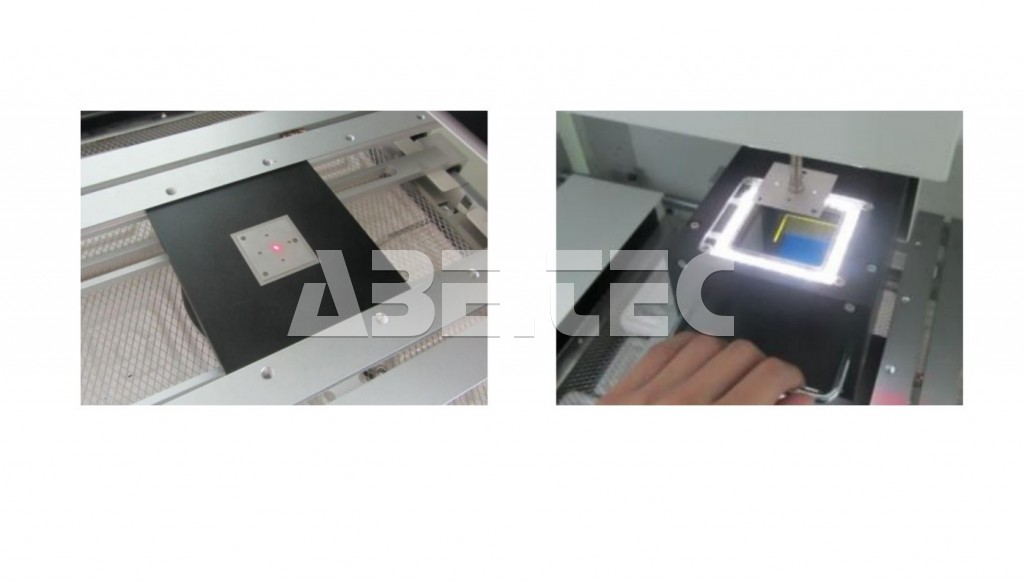

• Systém optického zarovnania s vysokým rozlíšením (1080p).
• Samodefinovaná jednotka krivky teploty kontroluje 6 zón.
• Vynikajúci systém riadenia teploty môže zaručiť lepší spájkovací efekt.
• Riadiaci systém.
• Dotyková obrazovka a kontrola teploty sa pre okamžitú analýzu zobrazujú na dotykovom displeji v krivkách.

Technická špecifikácia

• Výkon: 6 800 W.
• Výkon spodného ohrevu: 1 200 W.
• Výkon horného ohrevu: 1 200 W.
• Výkon IR ohrevu: 4 200 W (2 400 W oblasť je nezávislá kontrola).
• Napájanie (1 fáza): AC 230 V, 50/60 Hz.
• Optika: HD Split-vision systém.
• Rozmery DPS: min. 50 x 50 mm, max. 500 x 450 mm.
• Veľkosť komponentu: 0,6 - 80 mm (voliteľne špeciálne navrhnuté trysky pre malé čipy).
• Porty pre termočlánky: 4 ks.
• Hrúbka DPS: 1,0 – 5,0 mm.
• Presnosť montáže: ± 0,01 mm.
• Rozmery: 670 x 780 x 850 mm.
• Hmotnosť: cca. 90 kg.

Voliteľné doplnky a funkcie

• Príslušenstvo pre reballing.
• Stôl pre BGA predohrev.
• Kalibračný blok pre systém zarovnania.
• Bočný optický inšpekčný systém na zobrazenie spájkovaných spojov.
