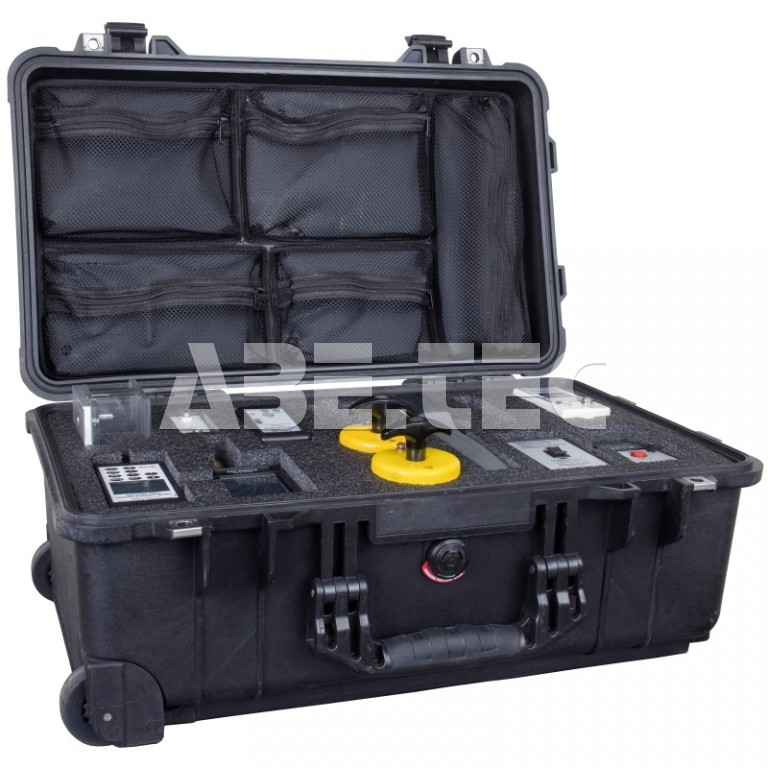

Sada na meranie ESD vlastností, 222684

Kompletná prenosná súprava určená na meranie, overovanie a kvalifikáciu predmetov používaných v ESD chránenej oblasti v súlade s postupmi skúšok podľa EN 61340-5-1, vrátane IEC 61340-2-3, IEC 61340-4-1, ANSI / ESD STM2.1 a ANSI/ESD STM3.1.

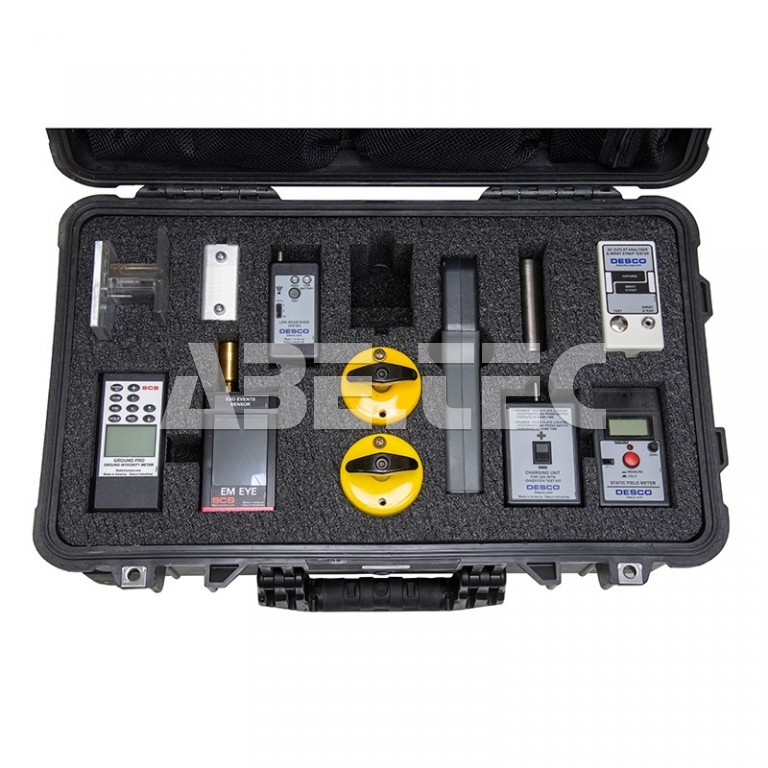

Sada obsahuje nasledujúce nástroje:

1. Digitálny merač povrchového odporu na meranie bod-bod (Rp-p) a povrch-zem (Rg) odporu v súlade s IEC 61340-2-3. Používa sa na testovanie pracovných povrchov, skladovacích regálov, vozíkov, podláh, odevov a stoličiek.
2. Ručná elektróda spĺňajúca požiadavky na meranie odporu podľa TR53 a ANSI/ESD STM97.1
3. EM Eye – merač udalostí ESD, ktorý detekuje, počíta a meria ESD udalosti, ktoré môžu poškodiť ESD položky a spôsobiť zablokovanie nástrojov, nevyspytateľné správanie a parametrické chyby
4. Ground Pro Meter potvrdzujúci, že zapojenie elektrickej zásuvky striedavého prúdu je správne a cesta k uzemňovaciemu vodiču zariadenia (zelený vodič) je neporušená a zmeria impedanciu uzemnenia v súlade s požadovanými limitmi ANSI/ESD S6.1 a ANSI/ESD S20.20
5. Analyzátor AC výstupu pre potvrdenie, či je zásuvka zapojená správne a cesta k uzemneniu je neporušená.
6. Merač nízkeho odporu na meranie odporu uzemňovacích ciest spoločného uzemnenia (zemniaci bod) a ďalšieho zariadenia.
7. Merač elektrostatického poľa / ionizačná sada na meranie elektrostatických polí, vyvažovanie napätia a doby vybitia ionizačných zariadení (podľa ANSI/ESD STM3.1).
8. Tréningové dosky, ktoré demonštrujú vznik statického náboja a overujú funkčnosť ESD kontrolných produktov.

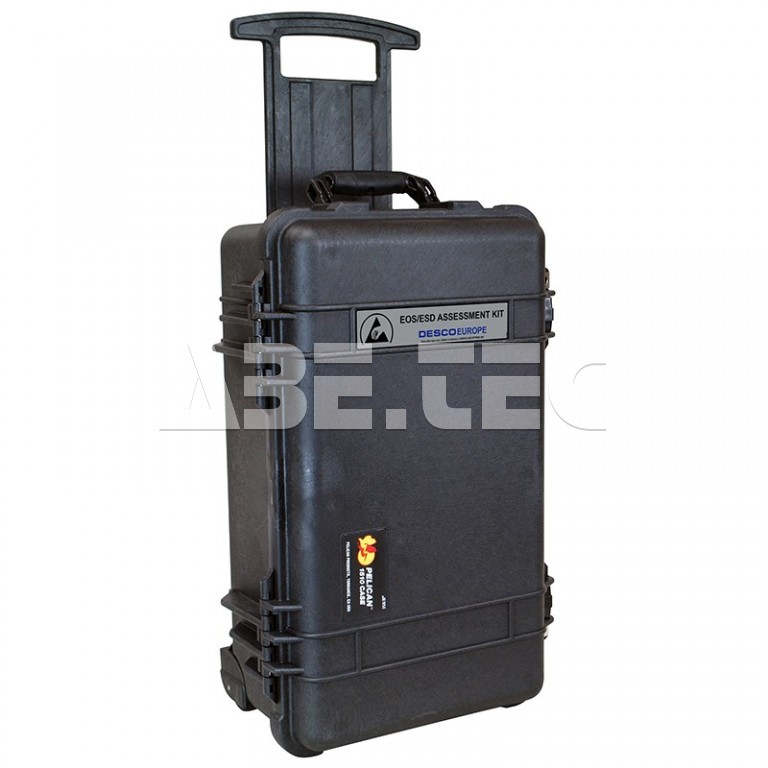

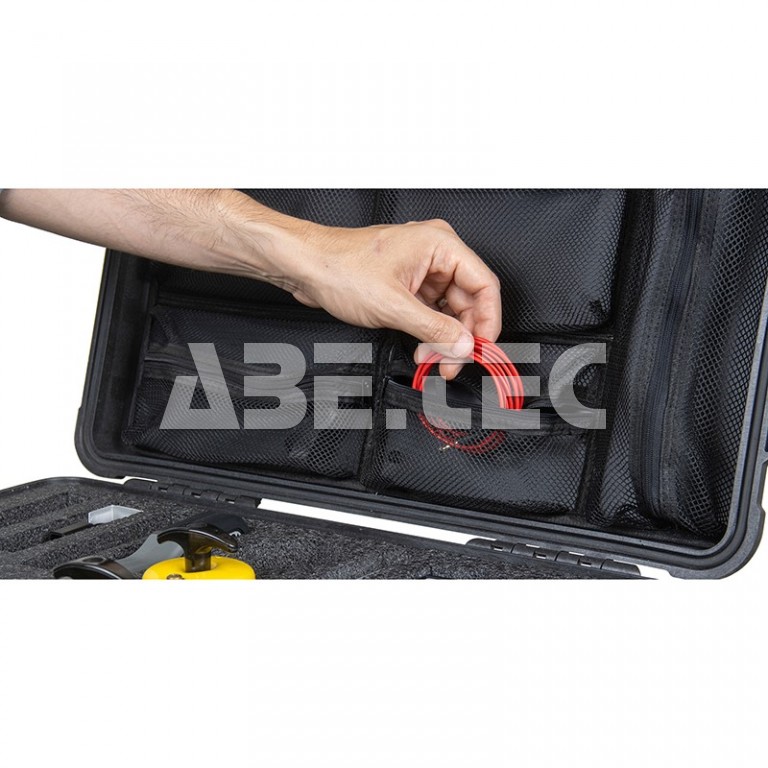

9. Prenosné puzdro Pelican 1510 s organizérom veka a penovou vložkou, ktorý chráni a uchováva testovacie zariadenie; spĺňa obmedzenie veľkosti príručnej batožiny.

Technická špecifikácia:

• Rozmery: 560 x 350 x 230 mm.
• Hmotnosť: 5,9 kg.
