Manuálny tester krimpovania vodičov WT-205

Obj. číslo:

105400161

Výrobca:

Kategória:

Testery vodičov a drôtov

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

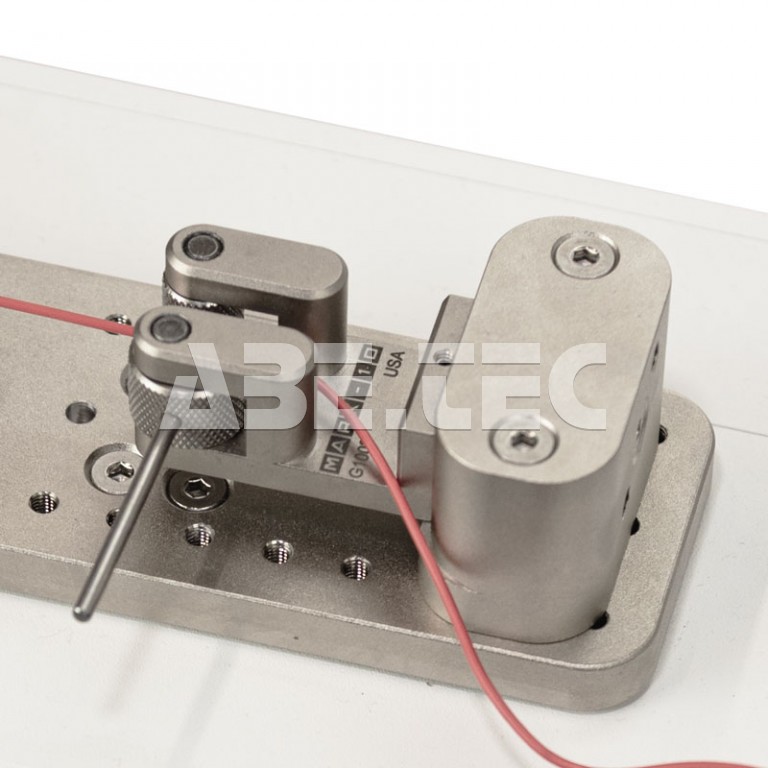

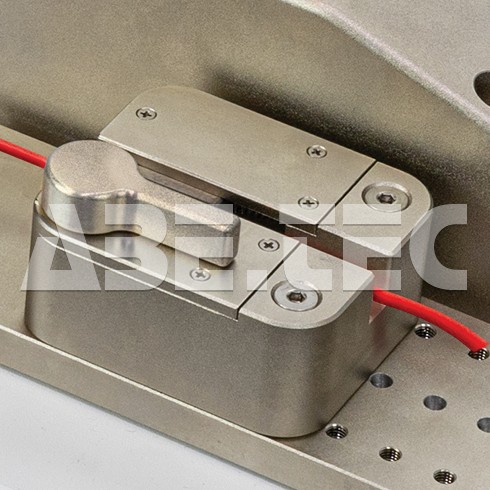

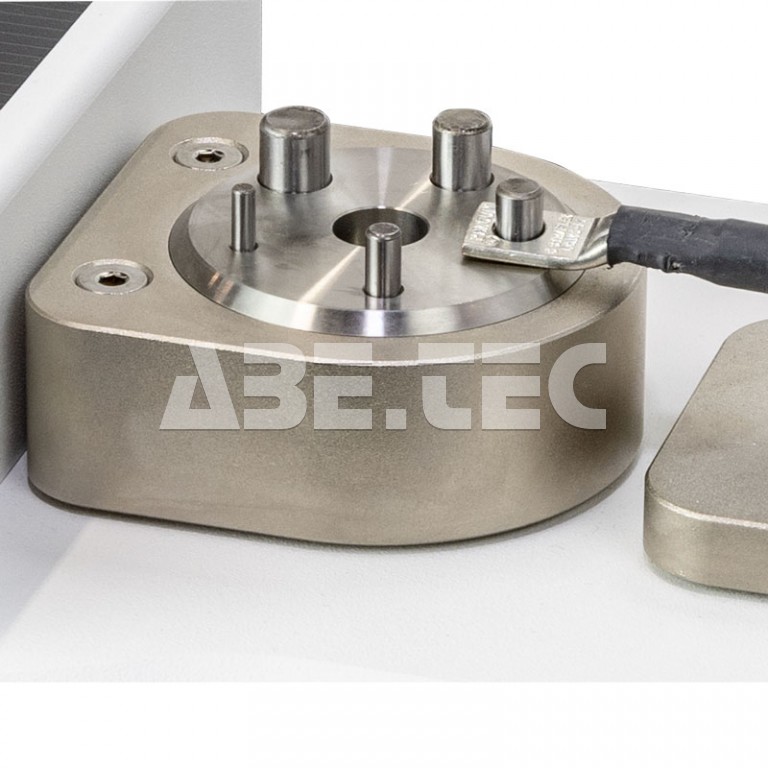

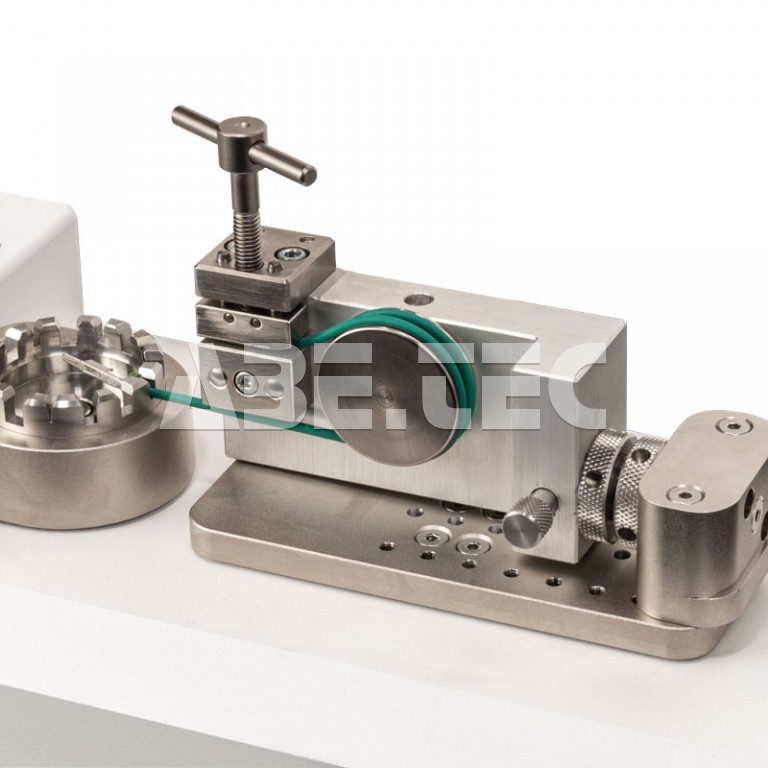

S prenosným a prispôsobiteľným testerom WT-205 presne a efektívne zmeriate silu krimpovania vodičov. Pomocou ergonomickej páky jednoducho aplikujete silu až 1 000 N (200 lbF). Štandardný nastaviteľný úchyt svoriek testera obsahuje niekoľko drážok pre priemery až do AWG 3 (6,3 mm), zatiaľ čo samosvorná klinová rukoväť bezpečne upne voľný koniec kábla.

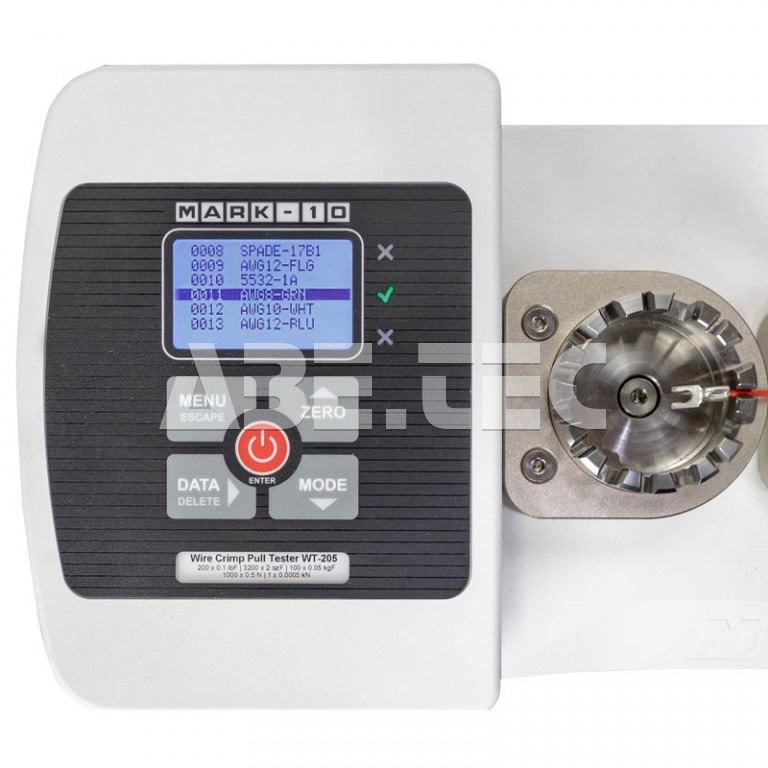

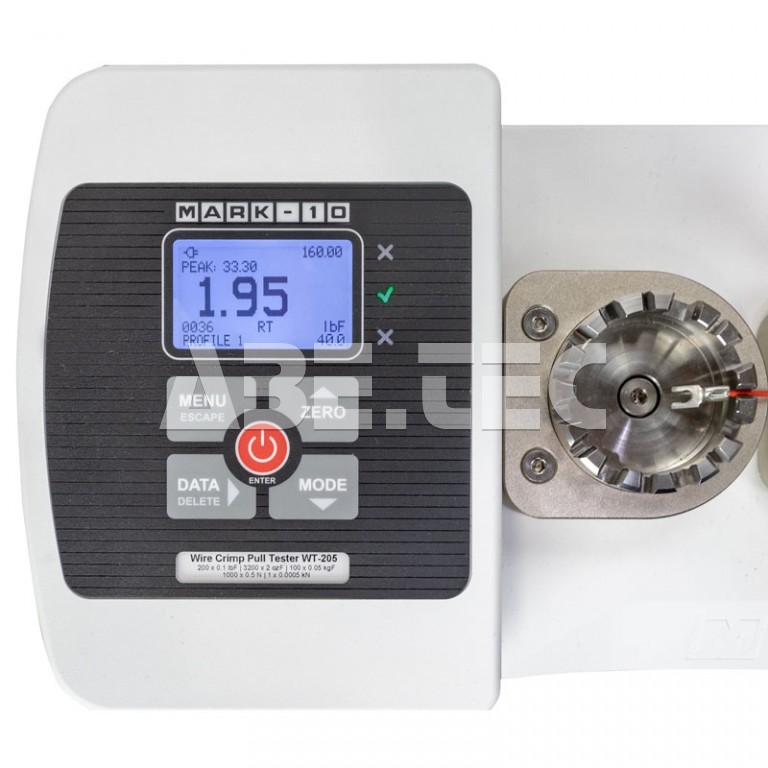

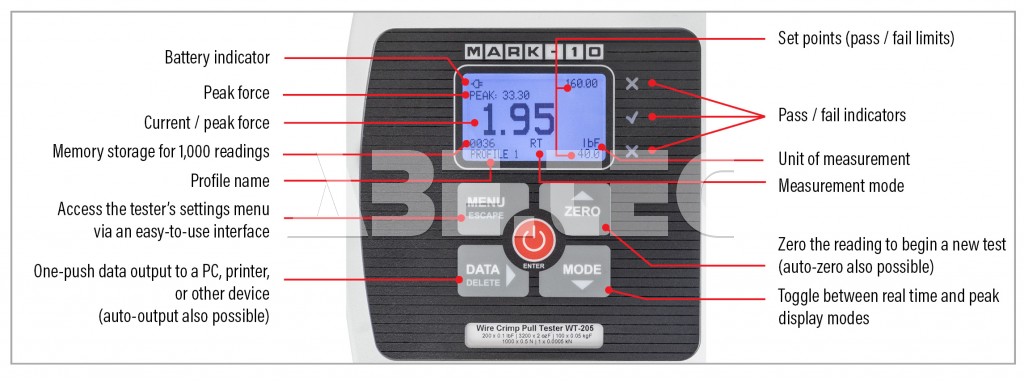

Podsvietený grafický LCD displej zobrazuje silu v reálnom čase, maximálnu silu, mernú jednotku a indikátory vyhovel/nevyhovel. K dispozícii je aj zelený a červený indikátor vyhovel/nevyhovel. Stavový ukazovateľ zaťaženia na displeji signalizuje, keď sa blíži preťaženie.

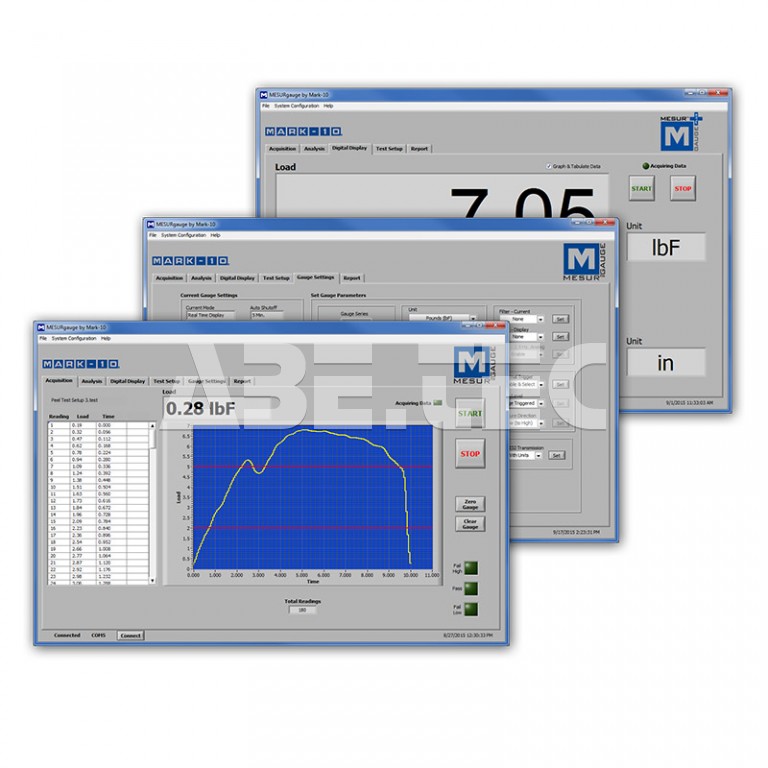

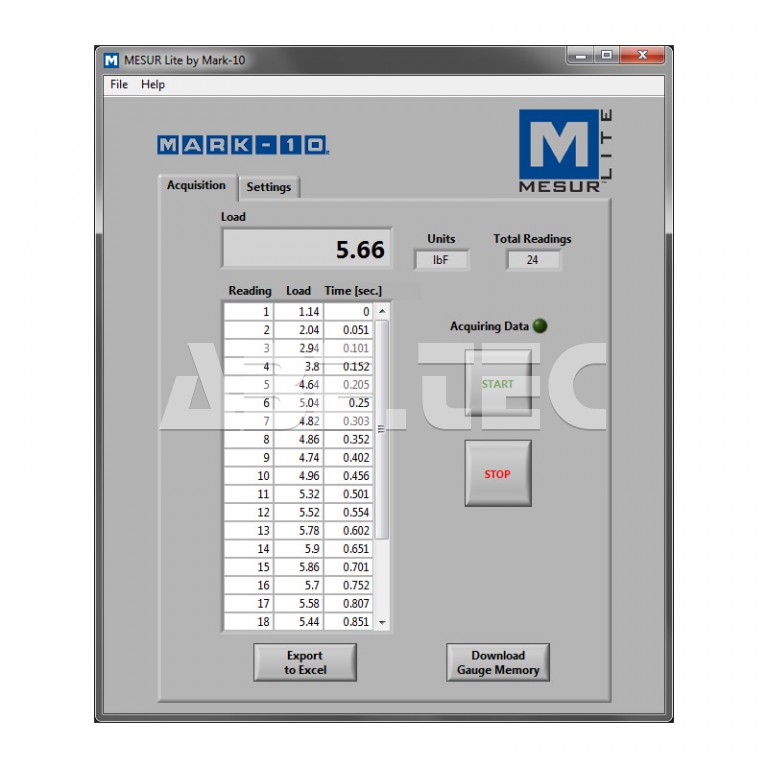

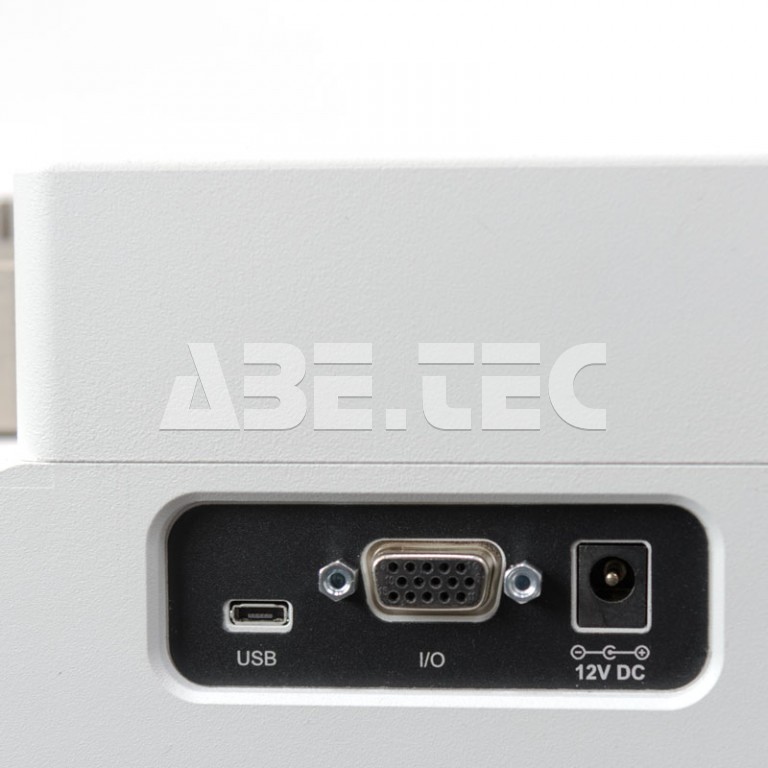

Prenos dát do počítača alebo iného zberného zariadenia je možný cez USB, RS-232, Mitutoyo (Digimatic) alebo analógové výstupy. WT-205 ukladá až 1 000 nameraných hodnôt a vypočítava štatistiky. Po pretrhnutí vzorky môže tester automaticky uložiť a vygenerovať špičkovú silu a automaticky sa vynulovať v rámci prípravy na ďalší test, čím sa zvyšuje efektivita testovania.

Model WT-205 je kompatibilný prakticky s akýmkoľvek typom izolácie vodičov pomocou štandardných aj voliteľných úchytov. Pred nákupom odporúčame zaslať vzorky vodičov na posúdenie, aby sa určilo, či sú vhodné štandardné úchyty alebo je potrebné použiť voliteľné.

Kľúčové vlastnosti testera WT-205

Meria hodnoty sily v reálnom čase a maximálne hodnoty sily.
Ergonomické ovládanie pákou vytvára silu až 1 000 N [200 lbF].
Výstupy USB, RS-232, Mitutoyo (Digimatic) a analógový výstup.
Automatický výstup / ukladanie dát / nulovanie pri pretrhnutí vzorky pomáha automatizovať testovacie procesy.
Pamäť dát s kapacitou 1 000 bodov so štatistikami a výstupmi.
Ochrana heslom zabraňuje neoprávneným zmenám.
Programovateľné indikátory nastavených hodnôt a výstupy na určenie vyhovuje/nevyhovuje.
Vysokorýchlostná vzorkovacia frekvencia 7 000 Hz presne zachytáva špičkové hodnoty sily.
Konfigurovateľné zvukové alarmy a tóny kláves.
Montážne otvory na upevnenie k stolu.

Technická špecifikácia

Kapacita (rozlíšenie): 1 000 N (0,5 N).
Presnosť: ± 0,2 % plného rozsahu.
Rozsah priemeru vodiča: 0,3 až 6,3 mm (30 – 3 AWG)*.
Rozsah dĺžky vodiča: min. 53,3 mm + zakončenie, neobmedzená dĺžka.
Maximálne predĺženie vzorky: 43,2 mm.
Napájanie: AC adaptér: 100 – 240 VAC, 50 – 60 Hz, 0,3 A; nabíjateľná batéria: 8,4 V NiMH.
Indikátor slabej batérie sa zobrazí pri nízkom stave nabitia.
Merač sa automaticky vypne, ak je batéria príliš slabá.
Výdrž batérie: 7 hodín nepretržitej prevádzky (podsvietenie displeja zapnuté), 24 hodín nepretržitej prevádzky (podsvietenie vypnuté).
Vzorkovacia frekvencia: 7 000 Hz.
Výstup:
- USB / RS-232: konfigurovateľné až do 115 200 Bd.
- Mitutoyo (Digimatic): sériový BCD vhodný pre všetky zariadenia Mitutoyo SPC.
- Analógový: ± 1 VDC, ± 0,25 % z plného rozsahu stupnice pri plnom výkone.
- Nastaviteľné body: 3 riadky otvorených kolektorov.
Bezpečné preťaženie: 150 % plného rozsahu (displej zobrazuje „OVER“ pri 110 % a viac).

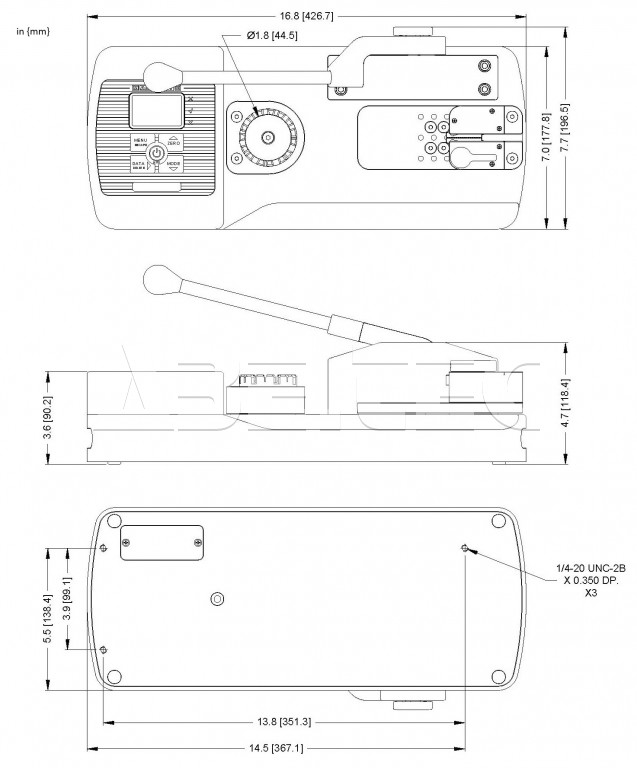

Rozmery (š x h x v): 426,7 x 196,5 x 118,4 mm.
Hmotnosť: 7,3 kg.
Záruka: 3 roky.
Vyrobené v: USA.

* Vrátane izolácie: aby sa zabezpečilo, že sa vodič zmestí do svoriek testovacieho zariadenia, zmerajte celkový vonkajší priemer izolovaného vodiča a porovnajte ho s uvedeným rozsahom priemerov.

Voliteľné funkcie

Ktorúkoľvek z týchto voliteľných funkcií je možné zakúpiť pri objednávke alebo ju neskôr aktivovať jednoduchým aktivačným procesom. K dispozícii je aj kompletný balík voliteľných doplnkov, ktorý zahŕňa všetky uvedené funkcie za zvýhodnenú cenu. Tester sa dodáva v demo režime, počas ktorého sú všetky dostupné funkcie aktivované po dobu 160 hodín prevádzky.

Profily (WF010)

Ukladanie a vyvolanie sád testovacích parametrov, ako je rýchlosť, limity pre vyhovel/nevyhovel, merná jednotka atď. Je možné uložiť maximálne 500 profilov.

Dátumová a časová pečiatka (WF013)

Ku každému uloženému dátovému bodu sa priradí dátum a čas.

Kompletný balík voliteľných funkcií (WFCOMP-205)

Obsahuje všetky vyššie popísané voliteľné funkcie.

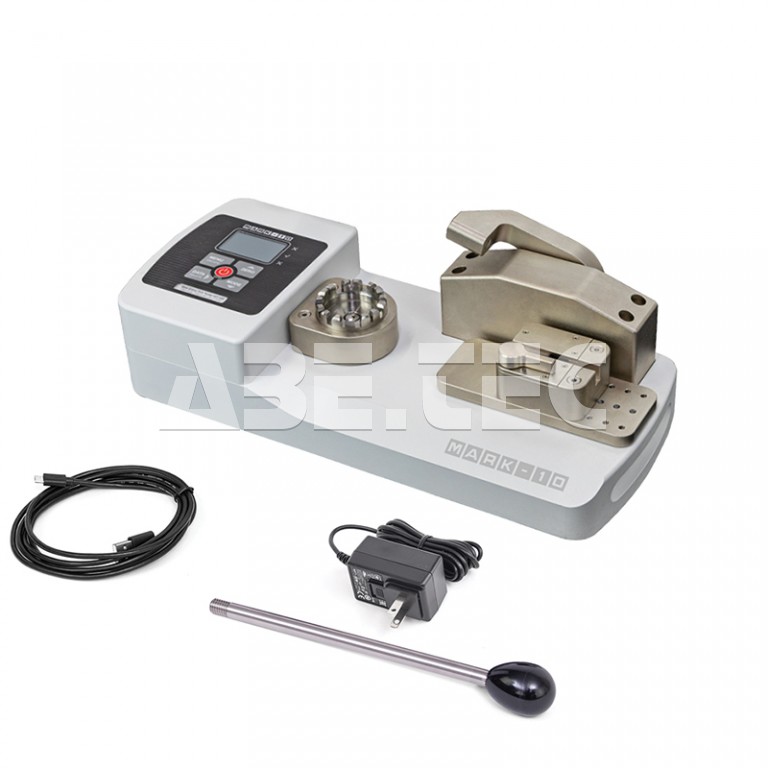

Manuálny tester krimpovania vodičov WT-205.
Odnímateľná páka.
USB kábel.
Batérie.
Napájací adaptér (EUR).
Kalibračný certifikát bez údajov.
Manuál.

Technické dáta na porovnanie Manuálny tester krimpovania vodičov WT-205

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	7000 Hz
Presnosť	± 0.2 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, nastavené hodnoty
Kapacita silových prístrojov	1000 N
Rozlíšenie	0.5 N
Rozmery	426,7 x 196,5 x 118,4 mm
Hmotnosť	7.3 Kg
