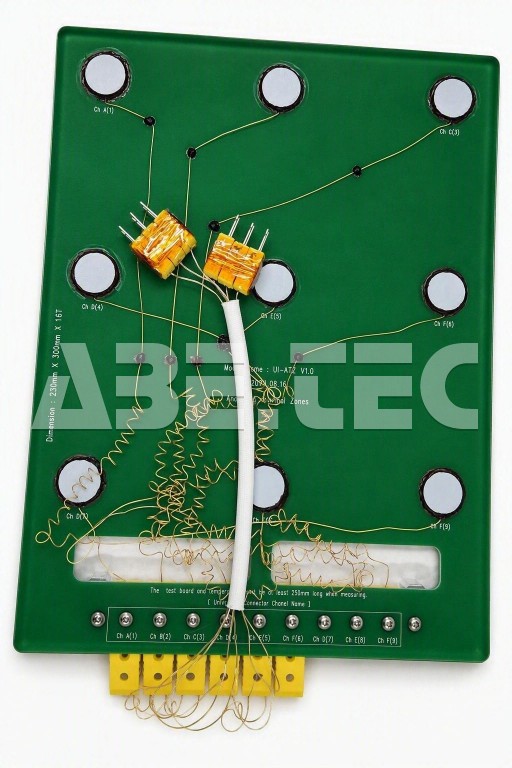

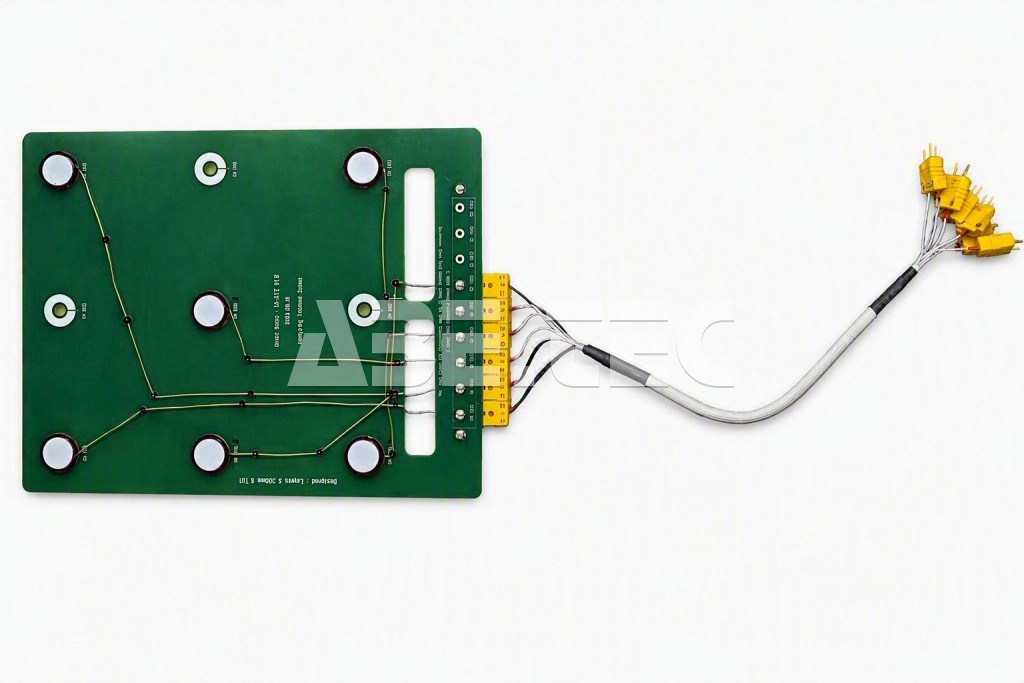

Meracia doska UI-ATZ (REFLOW Analyzing Thermal Zone)

UI-ATZ je špecializovaná meracia doska určená na overovanie teplotnej rovnomernosti a účinnosti prenosu tepla v pretavovacích spájkovacích peciach. Pomocou niekoľkých presne definovaných meracích bodov umožňuje analyzovať rozloženie teploty v jednotlivých vykurovacích zónach a porovnávať tepelné podmienky medzi ľavou, strednou a pravou časťou pracovného priestoru pece.

Doska simuluje priechod bežného výrobku (osadené DPS) reflow procesom a poskytuje objektívne informácie o skutočných tepelných podmienkach vo vnútri zariadenia. Meranie pomáha odhaliť nerovnomernosti spôsobené opotrebovaním vykurovacích telies, nesprávnym nastavením prúdenia vzduchu, znečistením pece alebo rozdielnou účinnosťou jednotlivých zón.

UI-ATZ je vhodná pre:

• vstupnú prebierku nových reflow pecí,
• pravidelné overovanie stability procesu,
• preventívnu údržbu spájkovacích zariadení,
• kvalifikáciu výrobných liniek,
• porovnávanie výkonu rôznych pecí,
• diagnostiku problémov s spájkovaním súvisiacich s tepelným procesom.

Doska podporuje pripojenie až 9 termočlánkov a umožňuje súčasné sledovanie teplôt v rôznych polohách meraného priestoru. Výsledky meraní je možné vyhodnocovať pomocou teplotných profilomerov a využiť na optimalizáciu nastavenia reflow procesu.

Hlavné prínosy

• Overenie teplotnej uniformity jednotlivých zón pece.
• Kontrola rozloženia tepla v celej šírke dopravníka.
• Identifikácia studených a prehrievaných oblastí.
• Podpora preventívnej údržby a kalibrácie zariadenia.
• Zvýšenie opakovateľnosti spájkovacieho procesu.
• Obmedzenie vzniku spájkovacích chýb súvisiacich s nedostatočným či nadmerným ohrevom.

Technické parametre

• Počet meracích kanálov: až 9.
• Typ snímačov: termočlánky.
• Maximálna prevádzková teplota: 300 °C.
• Použitie: reflow pece SMT.

Typické použitie v EMS výrobe

Pravidelná kontrola teplotnej uniformity reflow pece je dôležitou súčasťou riadenia spájkovacieho procesu podľa požiadaviek IPC a interných systémov kvality. Pomocou dosky UI-ATZ je možné rýchlo overiť, či všetky oblasti pracovnej šírky pece dosahujú porovnateľné teplotné podmienky a či nedochádza k zmenám, ktoré by mohli negatívne ovplyvniť kvalitu spájkovaných spojov.
