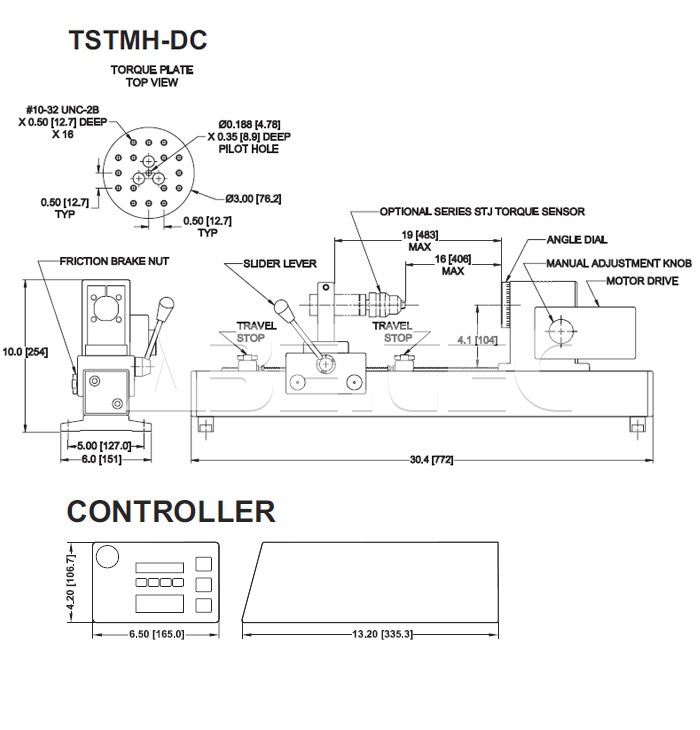

Motorizované skúšobné zariadenie momentu TSTMH-DC-1 horizontálne

• Maximálne zaťaženie: 22,0 Nm (200 lbFin).
• Rozsah rýchlosti: 0,05 – 90°/s (0,01 – 15 RPM).
• Horizontálne prevedenie.
• Presnosť rýchlosti: ± 0,2 % nastavenia, ± 0 % zmeny pri zaťažení.
• Digitálne zobrazenie uhla.
• Programovateľné medzné hodnoty uhla.
• Presnosť rotačnej dráhy: ± 0,7° / 0,002 otáčky.
• Opakovateľnosť rotačnej dráhy: 0,1° / 0,01 otáčky.
• Rozlišovacia schopnosť rotačnej dráhy: 0,1° / 0,01 otáčky.
• Výška hrdla: 104 mm (4,10").
• Ručné nastavenie: 12°/otáčku gombíka.
• Uhlový číselník s rozlíšením 2°.
• Maximálna dráha: 394 mm (15,5").
• Rýchlosť posuvu: 26,6 mm (1,047") / otáčku páky.
• Univerzálny napájací zdroj: 80 – 250 V AC.
• Označenie CE.

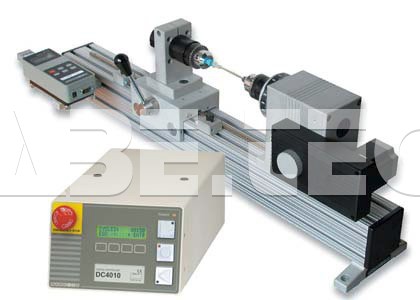

Pokročilé motorizované zariadenie na testovanie momentu model TSTMH-DCE ponúka všetky mechanické špecifikácie motorizovaného skúšobného zariadenia TSTMHE vrátane kapacity 11,3 Nm, všestrannej modulárnej konštrukcie, rýchleho upevnenia a uvoľnenia vzoriek, dosky na montáž prípravku, krokového motora, ktorý zabraňuje zmene rýchlosti pri zaťažení a pod.

Skúšobné zariadenie TSTMH-DCE ponúka ďalšie možnosti vrátane plného riadenia pomocou počítača, programovateľných medzných hodnôt uhla, programovateľného cyklovania, automatického návratu a ďalších funkcií.

Zariadenie TSTMH-DCE sa dodáva so sadou kľúčov. Zariadenie sa dodáva aj vo vertikálnej verzii TSTM-DCE.

Vlastnosti a špecifikácie

Konfigurovateľné rýchlosti v smere a proti smeru hodinových ručičiek, otáčky za minútu alebo °/s

Digitálny uhlový ukazovateľ

Rotačná dráha je indikovaná v stupňoch alebo otáčkach s výstupom RS-232 pre uhlové údaje.

Uhlové limity

Zastavenie je možné na konfigurovateľných horných a dolných uhlových limitoch alebo medzi nimi prepínať v stupňoch alebo otáčkach.

Uhlový číselník s rozlíšením 2°

Automatický návrat

Momentový stôl sa otáča k uhlovému limitu alebo limitu momentu (vyžaduje indikátor modelu M7I alebo M5I a multifunkčný kábel AC1108), zastaví sa a obráti smer plnou rýchlosťou k druhému uhlovému limitu alebo limitu nastaveného momentu.

Opakovanie

Rovnako ako automatický návrat, ale s možnosťou naprogramovania až 100 000 cyklov. Konfigurovateľný čas oneskorenia pre horné a dolné limity (nastavené nezávisle) môže byť až 10 000 sekúnd. Rýchlosti v smere hodinových ručičiek a proti smeru hodinových ručičiek je možné nastaviť nezávisle.

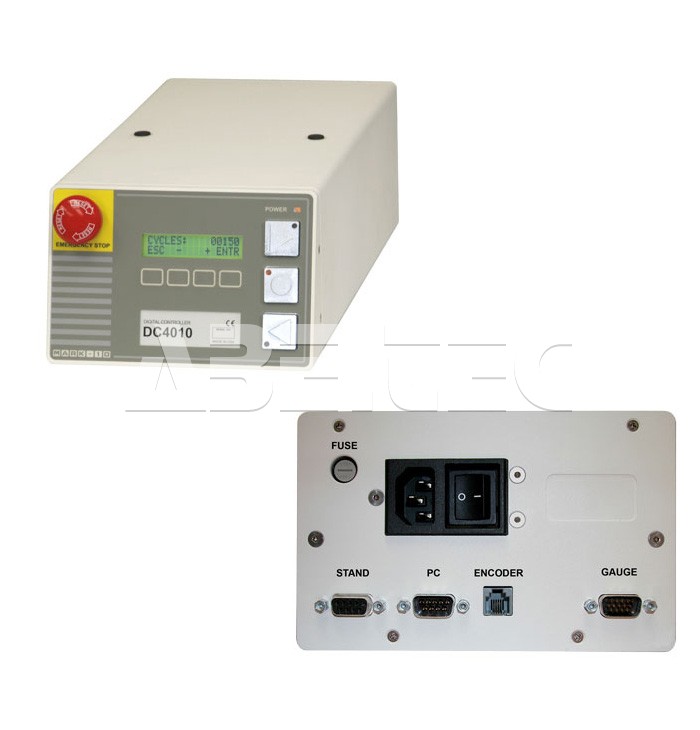

Konfigurovateľné funkcie tlačidiel

Stlačenie tlačidiel v smere hodinových ručičiek (CW) a proti smeru hodinových ručičiek (CCW) môže vyvolať jeden z nasledujúcich pohybov: (1) krátkodobý (podržanie tlačidla), (2) trvalý (uvoľnenie tlačidla) alebo (3) automatický (stlačenie a podržanie pre krátkodobý pohyb alebo rýchle stlačenie a uvoľnenie pre trvalý pohyb).

Ochrana proti preťaženiu

Chráni snímač krútiaceho momentu pred preťažením (vyžaduje indikátor modelu M7I alebo M5I a multifunkčný kábel AC1108).

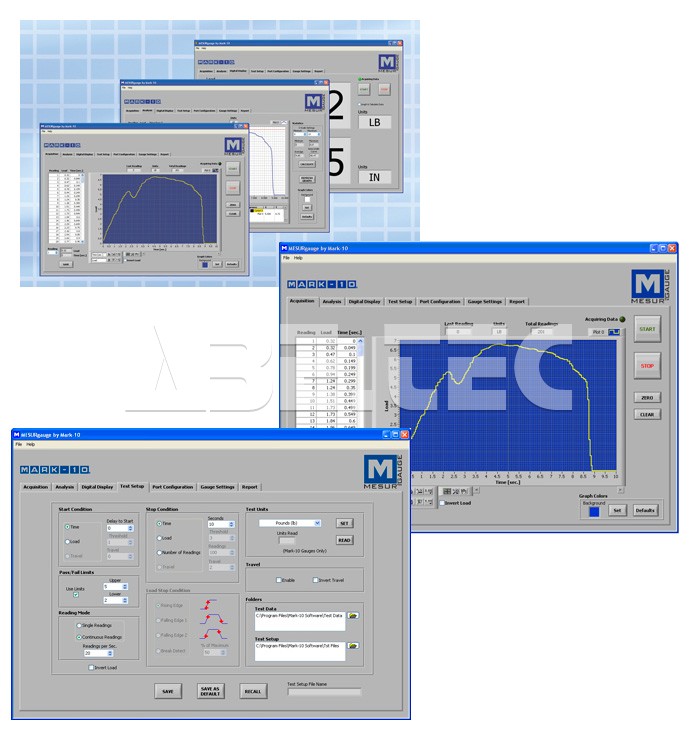

Ovládanie z počítača

Ovládajte testovaciu stanicu pomocou vlastnej aplikácie s využitím dodanej knižnice sériových príkazov na riadenie pohybu a zber dát.

Upozornenie na nasledujúce súbežné požiadavky:

• Indikátor modelu M7I alebo M5I
• Multifunkčný kábel AC1108
• Sériový kábel AC1104

Ochrana heslom

Zabraňuje neoprávneným zmenám nastavení.
