Motorizované skúšobné zariadenie momentu TSTMH-DCE horizontálne

Obj. číslo:

106001174

Výrobca:

Kategória:

Motorizované stojany

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Maximálne zaťaženie: 11,3 Nm (100 lbin).
Rozsah rýchlosti: 0,05 - 90 ° / s (0,01 - 15 RPM).
Horizontálne prevedenie.
Presnosť rýchlosti: ± 0,2% nastavenia, ± 0% zmeny pri záťaži.
Digitálne zobrazenie uhla.
Programovateľné medzné hodnoty uhla.
Presnosť rotačnej dráhy: ± 0,7° / 0,002 otáčky.
Opakovateľnosť rotačnej dráhy: 0,1 ° / 0,01 otáčky.
Rozlišovacia schopnosť rotačnej dráhy: 0.1 ° / 0,01 otáčky.
Hrdlo: 104 mm (4,10").
Ručné nastavenie: 12°/otáčku gombíka.

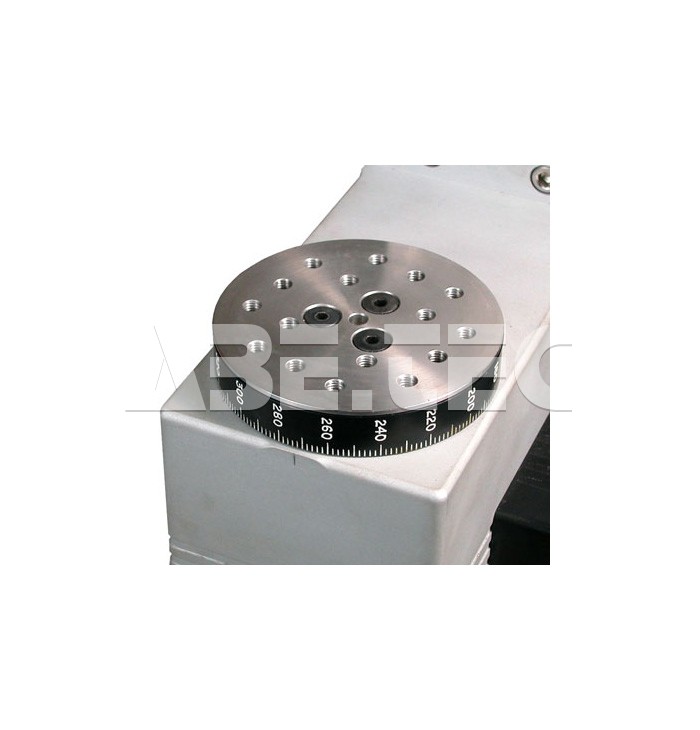

Uhlový číselník s rozlíšením 2°.
Maximálna dráha: 394 mm (15,5").
Rýchlosť posuvu: 26,6 mm (1,047") / otáčku páky.
Univerzálny napájací zdroj: 80 - 250 V str.
Značka CE.

Pokročilé motorizované zariadenie na testovanie momentu model TSTMH-DCE ponúka všetky mechanické špecifikácie motorizovaného skúšobného zariadenia TSTME, vrátane kapacity 11,3 Nm, všestrannej modulárnej konštrukcie, rýchleho pripevnenia a uvoľnenia vzoriek, dosky na montáž prípravku, krokového motora, ktorý bráni zmene rýchlosti pri zaťažení ah.

Skúšobné zariadenie TSTMH-DCE ponúka ďalšie možnosti, vrátane plného riadenia pomocou počítača, programovateľné medzné hodnoty uhla, programovateľného cyklovania, automatického návratu a iných funkcií.

Zariadenie TSTMH-DCE sa dodáva so sadou kľúčov. Zariadenie sa dodáva aj vo vertikálnej verzii TSTM-DCE.

Vlastnosti a špecifikácie:

Riadenie pomocou počítača
Dvojsmerný port RS-232 slúži na prepojenie s počítačom. K dispozícii je sada povelov, umožňujúcich plné riadenie pomocou počítača.

Na riadenie pomocou počítača sú potrebné tieto položky:

Merač sily/momentu model BGIE.
Sériový kábel 09-1056E.
Multifunkčný kábel 09-1143E.

Digitálna indikácia uhla
Rotačná dráha je označená v stupňoch alebo otáčkach, a vybavená výstupom uhlových dát RS-232E.

Programovateľné medzné hodnoty uhla
Zariadenie TSTMH-DCE môže zastaviť medzi programovateľnými hornými a dolnými medznými hodnotami uhla, alebo medzi nimi cyklovať. Možnosť programovania v stupňoch alebo otáčkach.

Ochrana pred preťažením
Chráni snímač momentu pred preťažením (vyžaduje merač sily/momentu model BGIE a multifunkčný kábel 09-1143E). Užívateľ naprogramuje požadované percento plnej stupnice snímača.

Automatický návrat
Momentový stôl sa otočí do medzného uhla alebo na nastavenú hodnotu momentu (vyžaduje merač sily/momentu model BGIE a kábel 09-1143E), zastaví sa a začne sa pohybovať v opačnom smere plnou rýchlosťou do druhého medzného uhla alebo na nastavenú hodnotu momentu.

Cyklovanie / Pokojová doba
To isté ako bod Automatický návrat, avšak s možnosťou naprogramovať počet cyklov až na 99 999 cyklov. Pokojová doba dovoľuje operátorovi naprogramovať časový interval, až 9 999,9 sekúnd v intervaloch 0,1 s, počas ktorého momentový stôl stojí medzi cyklami. Naprogramovať je možné samostatne rýchlosti v smere a proti smeru hodinových ručičiek.

Programovateľné funkcie tlačidiel
Rozširuje funkcie tlačidla CW a CCW na tri režimy konfigurovateľné užívateľom:

Maintained (štandard): krátke stlačenie dáva trvalý pohyb až do stlačenia tlačidla STOP.
Momentary: momentový stôl sa otáča iba po dobu stlačenia tlačidla.
Auto: krátke stlačenie dáva trvalý pohyb, zatiaľ čo pridržanie stlačeného tlačidla dáva momentálny pohyb.

Nezávislé rýchlosti CW a CCW
Konfigurovateľné rýchlosti v smere a proti smeru hodinových ručičiek.

Voliteľné jednotky merania rýchlosti (RPM a °/s)

Ochrana heslom
Bráni neoprávneným zmenám skúšobných parametrov.

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Univerzálne snímače momentu radu STJ Montujú sa priamo na skúšobné zariadenie momentu TSTME. Dodáva sa široký sortiment kapacít	STJ10OZE STJ20OZE STJ50OZE STJ12E STJ50E STJ100E
Merač sily/momentu BGIE Zariadenie BGIE zobrazuje hodnotu momentu zo snímača STJ. Je možné použiť aj merače momentu radu MGT.	BGIE
Multifunkčný kábel, od merača BGIE do ovládača Pripája merač sily/momentu model BGIE k ovládaču. Tento jediný kábel slúži na prenos nastavených hodnôt, signálov preťaženia a momentových dát.	09-1143E
Sériový kábel, od ovládača do počítača Dvojsmerná komunikácia s počítačom pre riadenie pomocou počítača. Ďalej odosiela momentové dáta z ovládača do počítača.	09-1056E
Adaptér RS-232 do USB Prevádza RS-232 na výstup USB. Zahŕňa kábel USB a inštalačné CD.	RSU100E
Sériový kábel, z merača do počítača Spája merač sily/momentu model BGIE s počítačom. Obchádza ovládač.	09-1048AE
Zvierky a nástavce Dodávajú sa rôzne svorky a nástavce.
Axiálny kompenzátor Dovoľuje axiálny pohyb v aplikáciách na testovanie závitových uzáverov, viečok fliaš ai.	AC1029E
Súprava pre vodorovnú / nástennú montáž Sada montážnych prvkov na pripevnenie k stĺpiku skúšobného zariadenia na mieste základne.	TSF002E
Predĺženie stĺpika Stĺpik je možné predĺžiť podľa potreby zákazníka.

Motorizované skúšobné zariadenie momentu TSTMH-DCE horizontálne

Technické dáta na porovnanie Motorizované skúšobné zariadenie momentu TSTMH-DCE horizontálne

Názov parametra	Hodnota
Typ skúšobného prístroja	měření momentu
Silová kapacita	11.3 Nm
Maximálna dĺžka dráhy	394 mm
Rozsah rýchlostí	0.05 - 90 °/s
Možnosť pripojenia k PC	ano
Rozmery	151.0 x 772.0 x 254.0 mm
