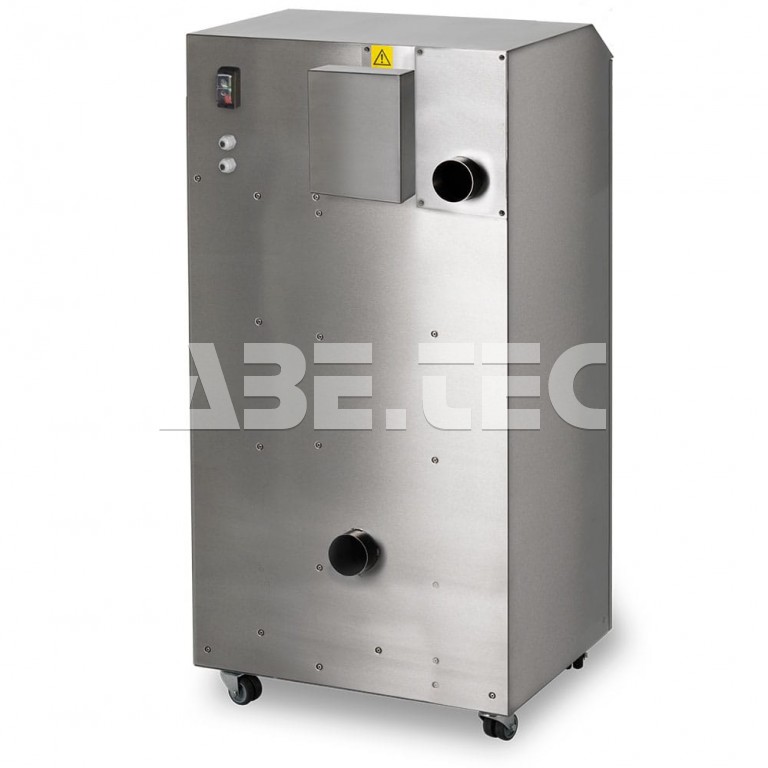

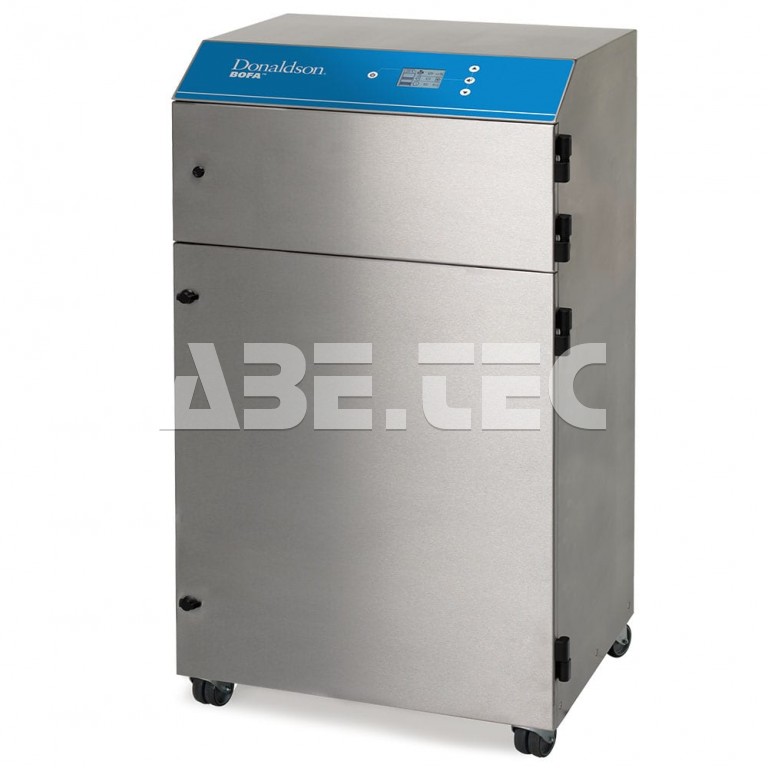

Odsávacie zariadenie AD PVC IQ, SST, 115-230V, 24V

• Odsávacie zariadenie určené pre laserové značenie, kódovanie a gravírovanie PVC.
• Odsávací systém PVC bol špeciálne navrhnutý pre extrémne agresívny prach generovaný pri laserovaní PVC.
• Každá jednotka je vybavená špecifickým HCL senzorom a základným VOC snímačom, ktoré neustále sledujú odpadový vzduch z jednotky.
• Automatická regulácia prietoku vzduchu zabezpečuje konzistentné podmienky procesu.
• "Easi-Seal" umiestnenie filtra umožňuje jednoduchú, rýchlu a bezpečnú výmenu filtrov.
• Najpokročilejší systém odsávania laserového dymu.
• Priemyselné odsávanie vzduchu a filtrácia častíc.
• Odsávanie prachu a dymu vzniknutého prácou laserových zariadení.
• Odsávacie zariadenie obsahuje 3 filtre: predfiltrácia, chemický vankúš, kombinovaný HEPA / vzduchový filter.

Vlastnosti odsávacieho zariadenia:

• iQ operačný systém.
• Automatické rozpoznanie elektrického napätia (115 - 230 V).
• Reverzná filtračná technológia prúdenia vzduchu (RFA).
• Výkonná turbína s vysokým prúdením vzduchu a tlakom.
• Automatická kontrola toku vzduchu.
• "Easi-Seal" umiestnenie filtra.
• Kryt odolný proti kyselinám.
• Kompaktný dizajn.
• ACF technológia.
• Nízko hlučné prevedenie.
• Kryt z nehrdzavejúcej ocele (určený do potravinárskeho a zdravotníckeho priemyslu).
• Účinnosť predfiltrácie 95% pri veľkosti častíc 0,9 mikróna.
• Účinnosť kombinovaného filtra 99,997% pri veľkosti častíc 0,3 mikrónov.

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• Rozhranie 24 V Stop / Štart.
• Signalizácia výmeny filtra / zlyhanie systému.

iQ operačný systém

• Vysoko kontrastný displej.
• Zobrazenie prietoku vzduchu v reálnom čase.
• Nezávislé monitorovanie stavu filtrov.
• Upozornenie na stav filtrov.
• "Run safe" bezpečnostná operácia (predchádza nesprávnemu zasunutiu filtrov).
• Vzdialená diagnostika cez USB.

Typické aplikácie:

• Lasery.
• Zváranie PVC.
• Kódovanie PVC.
• Rezanie PVC.
• Značenie PVC.
• Vŕtanie PVC.
• Gravírovanie PVC.

Technické údaje:

• Rozmery: 570 x 600 x 1090 (š x h x v) mm.
• Konštrukcia krytu: brúsená nehrdzavejúca oceľ s epoxidovým povlakom vnútorných kontaktných hrán.
• Prietok vzduchu / tlak: 350 m³/hod / 96 mbar.
• Napájanie: 115 - 230 V 1ph 50/60 Hz, prúd pri plnom zaťažení: 12,5 A / 1,1 kW.
• Hlučnosť: < 60 dB pri typickej prevádzkovej rýchlosti.
• Priemer prívodu pre hadicu odsávania: 75 mm.
• Hmotnosť: 95 kg.

Náhradné filtre:

• Predfiltrácia: filter 1UA1030081.
  • Plocha filtra: cca 2 m².
  • Materiál filtra: polyester.
  • Konštrukcia filtra: 8 vreciek filtra.
  • Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróna).
  • Kryt filtra: nehrdzavejúca oceľ s povrchovou úpravou pre odolnosť proti korózii.
• Kombinovaný HEPA / vzduchový filter: filter 1UA1030082.
  • Materiál filtra: sklenené vlákno.
  • Konštrukcia filtra: maxizáhyby s výstužou zabezpečujúcou rovnomerné rozloženie záhybov.
  • Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikrónov).
  • Ošetrené aktívne uhlie: 21 kg, zmes impregnovaných aktívnych uhlíkov.
  • Kryt filtra: nehrdzavejúca oceľ s povrchovou úpravou pre odolnosť proti korózii.

Odsávacia technológia pre laserové zariadenia Bofa a filtračné odsávacie systémy sú určené pre aplikácie, pri ktorých dochádza ku generovaniu častíc a plynných organických zlúčenín počas laserového značenia, kódovania či gravírovania.

Lasery sú v dnešnej dobe základným priemyselným nástrojom pre rezanie, značenie, gravírovanie či zváranie širokej škály materiálov. Najčastejším materiálom sú kovy, avšak sú rýchlo dobiehané organickými materiálmi (plasty, papier, drevo). Prakticky počas všetkých vyššie uvedených operácií je vďaka laserovému tepelnému rozkladu podkladového materiálu vo väčšej či menšej miere uvoľňovaná určitá forma prachu. Tento prach je tvorený zmesou častíc a plynnej hmoty.

Prach z materiálov, ako sú kov alebo sklo, je predovšetkým časticový, pričom väčšina týchto častíc má veľkosť menšiu než 1 mikrón. Organické materiály, najmä plasty, produkujú oveľa zložitejšie výpary. Väčšina častíc má guľovitý tvar a približne 90% je menších než 1 mikrón. Tieto častice spadajú do respirabilného rozsahu a je potrebné ich odstrániť z pracovného prostredia, aby sa zabránilo bronchitíde alebo poškodeniu pľúc.

Existujú dva hlavné dôvody pre zachytávanie dymu a prachu z laserového zariadenia:

1. Prevádzkový - Ak je dym ignorovaný, môže sa usadzovať na laserovej optike, čo poškodzuje objektív a zhoršuje kvalitu značenia.
2. Zdravotný a bezpečnostný - Častice generované z väčšiny materiálov majú rozmery menšie než mikrón, čo pri vdýchnutí ohrozuje zdravie, a niektoré materiály produkujú škodlivé plyny, pred ktorými je potrebné operátorov taktiež chrániť.

Odsávacie zariadenia Bofa radu AD sú vhodné na odsávanie prachu a dymu z aplikácií značenia laserom, zachytávanie dymu vo viacstupňovom filtračnom systéme a vracanie čistého vzduchu späť na pracovisko.

Upozorňujeme, že médiá použité v plynovom filtri v tejto jednotke sú schopné pohlcovať mnoho organických zložiek. Je však zodpovednosťou používateľa zabezpečiť, aby bol filter vhodný pre konkrétnu aplikáciu, v ktorej má byť použitý.
