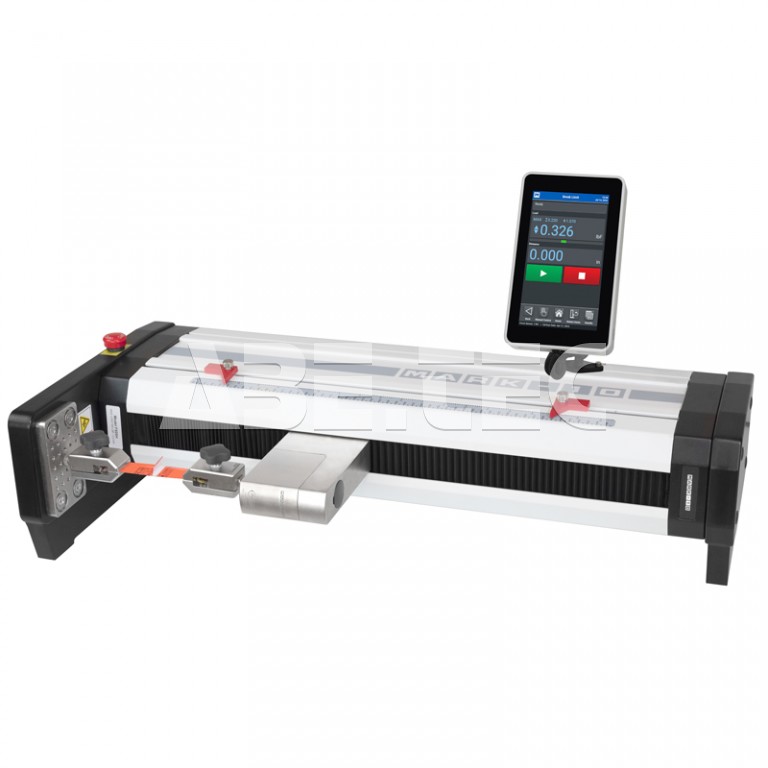

Pokročilý skúšobný stojan série F, horizontálny, kontrolný panel so softvérom, 2,2kN, F505H-EM

• Pokročilý skúšobný stojan s integrovaným silomerom s kapacitou až do 2,2 kN.
• Horizontálny stojan s dĺžkou dráhy 457 mm.
• Ovládací panel so softvérom EasyMESUR®.

Digitálne merače sily série F

Skúšobné stojany s integrovaným silomerom série F sú navrhnuté pre aplikácie testovania sily až do kapacity 6,7 kN (1500 lbF). Vyberte si zo širokej škály kapacít snímačov sily a rozsiahlej rady úchopov a prípravkov. Nastavujte a spúšťajte testy, exportujte výsledky a vytvárajte protokoly prostredníctvom integrovaného, ​​ľahko použiteľného rozhrania s dotykovou obrazovkou – nie je potrebný počítač ani externý silomer. Pre špecifické potreby spustite tester z počítača s vlastnou aplikáciou s využitím knižnice sériových príkazov EasyMESUR®.

Zariadenie nájde široké uplatnenie v:

• letectve,
• automobilovom priemysle,
• elektrotechnickom priemysle,
• potravinárstve,
• zdravotníctve,
• výrobe športových potrieb, hračiek a pod.,
• balení a logistike atď.

Prakticky neobmedzené aplikácie

Od balenia potravín až po elektroniku, od spotrebného tovaru po leteckú výrobu – silové testovacie stojany Mark-10 sú doma prakticky vo všetkých priemyselných odvetviach po celom svete, v laboratóriách aj výrobných prostrediach.

Silomery Mark-10 série F sú skvelou voľbou pre celý rad testov:

• odlupovacie testy,
• testovanie vodičov a drôtov,
• meranie tlakovej a ťahovej sily pružín,
• 90° odlupovacie testy,
• ďalšie deštruktívne a nedeštruktívne skúšky.

Navrhnuté pre výkon

Testovacie silomery série F sú určené pre každé použitie a rozpočet. Vyberať môžete zo širokej škály silových kapacít, výšok a vyhotovení.

Robustná a presná mechanika

Rámy stojanov sa vyznačujú vlastnými profilmi navrhnutými pre výnimočnú tuhosť. Továrenská kompenzácia skúšobných rámov a snímačov sily zaisťuje polohovú presnosť ± 0,05 mm pri akomkoľvek zaťažení a v akejkoľvek polohe. Krokové motory a riadiace jednotky poháňajúce guľôčkovú skrutku a lineárne vedenia vykazujú plynulý a tichý chod s prakticky žiadnymi zmenami rýchlosti aj pri vysokom zaťažení.

Bezproblémové rozhranie snímača sily

Inteligentné snímače sily radu FS05 sa pripájajú priamo k priečnej hlave modelov F105, F305, F505 a F505H bez pripojovacích káblov. Dostupné rozsahy sú od 0,5 kN do 2,5 kN s presnosťou ± 0,1 % plného rozsahu. Snímače sily radu R07 umožňujú vyššie rozsahy síl a sú tiež kompatibilné s technológiou Plug & Test®. Dostupné rozsahy sú od 250 N do 7,5 kN s presnosťou ± 0,15 % plného rozsahu. Snímače sa objednávajú samostatne.

Modulárny dizajn

Základňu rámu môžete demontovať a prispôsobiť tak stojan pre predlžovacie stĺpiky a alternatívne montážne konfigurácie. Väčšina elektroniky je umiestnená v samostatnom kryte, kde je ľahko prístupná a v prípade potreby ju môžete rýchlo vymeniť. Integrované T-drážky pozdĺž stĺpa pojmú doplnky, ako je napr. USB rozbočovač.

Vonkajšie koncové spínače

Horné a dolné koncové spínače môžete použiť ako skúšobné limity alebo výnimky. Dvojito odstupňované pravítka napomáhajú pri umiestnení spínača.

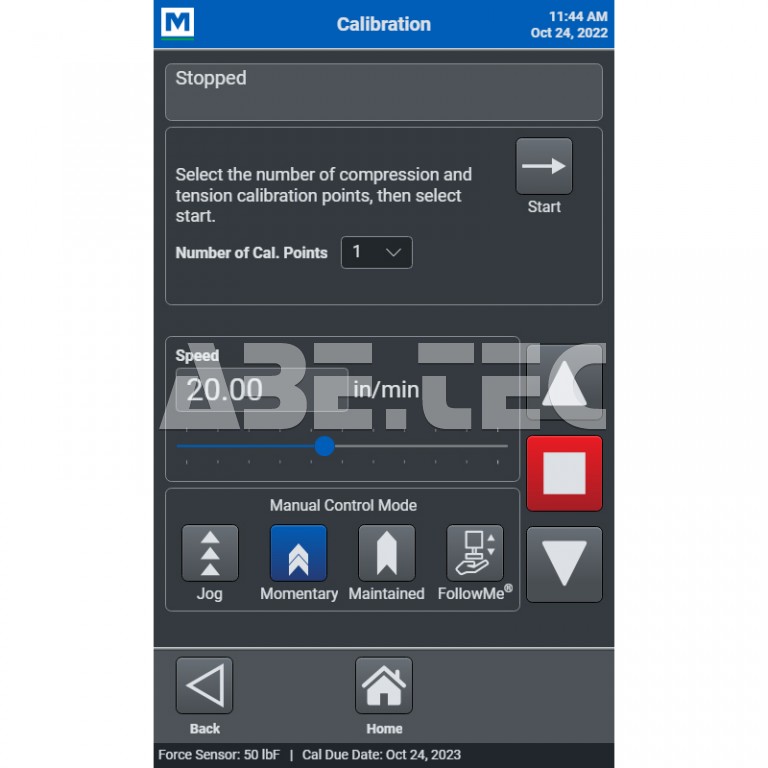

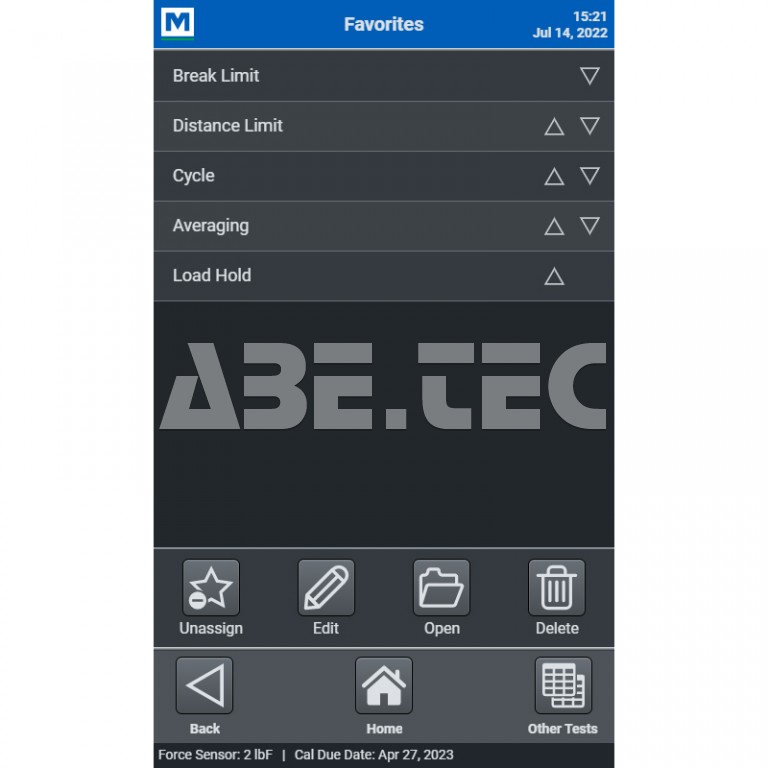

Integrovaný ovládací panel EasyMESUR®

Integrovaný ovládací panel EasyMESUR® centralizuje nastavenie testov, ovládanie testovacích rámov a zber dát na jednom praktickom mieste. Pomocou 7" dotykovej obrazovky môžete vytvárať a spúšťať širokú škálu testov, vrátane:

• skúšky so zaťažením,
• testu lomu vzorky,
• testu na vzdialenosť,
• udržania zaťaženia,
• cyklického testovania,
• skúšky priemernej sily,
• merania tuhosti pružiny,
• skúšky koeficientu trenia.

Zobrazte dáta v grafickej forme alebo v tabuľkách výsledkov. Uložte alebo exportujte dáta a vygenerujte správu alebo si vyžiadajte/odošlite dáta prostredníctvom aplikácie tretej strany, napríklad softvéru SPC.

Niektoré funkcie vyžadujú voliteľné moduly. Pozrite si dostupné funkcie a balíčky funkcií na karte Príslušenstvo.

Aký je váš cieľ?

Test môžete spustiť pomocou štandardnej, grafickej alebo výsledkovej karty a podľa potreby prepínať zobrazenie. Indikátor Pass/Fail jednoducho identifikuje problematické vzorky. Jednotlivé behy môžu byť znehodnotené, ak napríklad prípravok vykĺzne z úchopov alebo bol test prerušený.

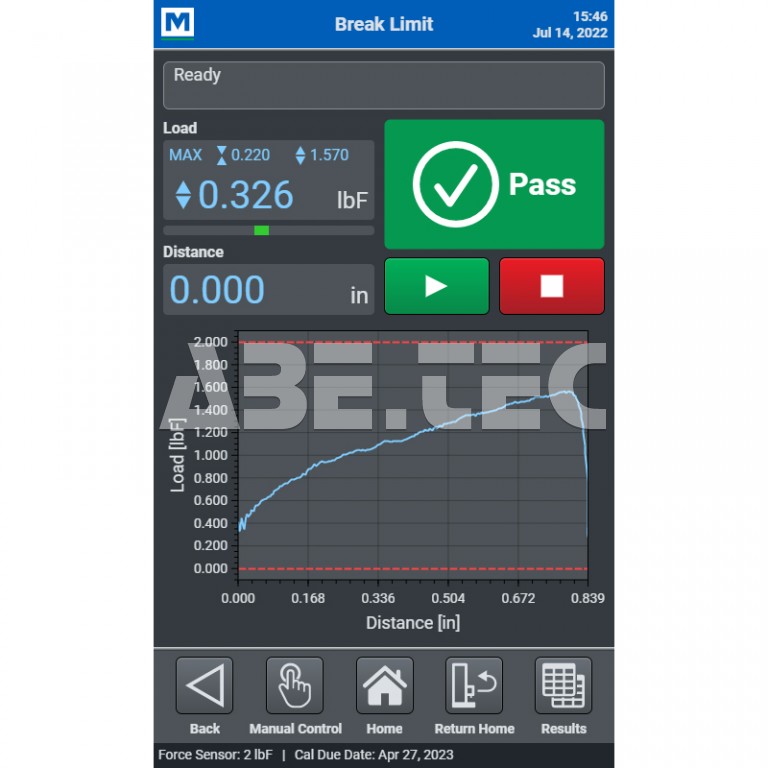

Grafické zobrazenie

Grafické zobrazenie ukazuje silu vs. vzdialenosť alebo silu vs. čas. Pre vizuálne porovnanie dokáže prekryť až 10 behov.

Tabuľkové zobrazenie výsledkov

Zobrazenie výsledkov ukazuje výsledky každého behu vybraného používateľa. Na zvolené výsledky môžete použiť štatistiku.

Voliteľné príslušenstvo

Predĺženie stĺpikov

Pre nadrozmerné vzorky môžete dĺžku stĺpika rozšíriť o jedno- alebo dvojstĺpikové predĺženie. K dispozícii sú tri dĺžky – 150 mm, 300 mm a 600 mm. Predĺženie s dvoma stĺpikmi pojme vzorku širokú až 508 mm alebo kruhovú vzorku s priemerom až 21,5". Základňa obsahuje rady T-drážok na montáž prípravkov.

Certifikát o kalibrácii vzdialenosti a rýchlosti (CERT-DS)

NIST sledovateľný certifikát o kalibrácii pre meranie vzdialenosti a rýchlosti stojana. Certifikát o kalibrácii sily je súčasťou základného balíka.

Bezpečnostný štít

Poskytuje operátorovi ochranu proti privretiu alebo úlomkom vzorky. Štít sa otvára a zatvára plynulým a jednoduchým ovládaním. Elektrické blokovanie znemožňuje prevádzku skúšobného stojana pri otvorených dverách. Súprava obsahuje aj diaľkový núdzový vypínač.

USB rozbočovač (AC1093)

4-portový USB rozbočovač namontovaný na rám zlepšuje správu káblov a pohodlne obslúži periférne zariadenia, napr. USB kľúč, čítačku čiarových kódov a pod.

Adaptér, FS05 Plug & Test® konektor a predĺženie (AC1083, AC1084)

Prispôsobuje snímač sily FS05 alebo adaptér senzora PTAF na rozhranie Plug & Test®, čo uľahčuje externú kalibráciu pomocou indikátora Mark-10. Umožňuje tiež montáž snímača radu FS05 na testovacie stojany F755, F755S, F1505 a F1505S.

Adaptér pre snímače sily od iného výrobcu (PTAF)

Prispôsobuje používateľom dodaný snímač sily pre stojany F105, F305, F505 a F505H a indikátory sily M5i a M7i. Pre testovacie stojany F755, F755S, F1505 a F1505S je vyžadovaný adaptér AC1083. Pomocou priloženého softvérového nástroja vyberte z knižnice bežných silových kapacít. Na konfiguráciu je potrebný indikátor M5i alebo M7i.

Technická špecifikácia

• Max. kapacita zariadenia: 2,2 kN.
• Max. dráha: 457 mm.
• Rozsah rýchlosti: 0,5 – 1100 mm/min.
• Presnosť zaťaženia (% plnej stupnice): ± 0,1 %.
• Vzorkovacia frekvencia: 20000 Hz.
• Dátová frekvencia: 1000 Hz.
• Presnosť rýchlosti: ± 0,2 % nastavenej hodnoty, prakticky bez závislosti od zaťaženia.
• Presnosť vzdialenosti: ± 0,05 mm, továrensky kompenzované aj pri plnom zaťažení.
• Rozlíšenie vzdialenosti: 0,01 mm.
• Opakovateľnosť koncového spínača: 0,03 mm.
• Napájanie: univerzálny vstup 100 – 240 VAC, 50–60 Hz, 300 W.
• Poistka: 1,2 A, 250 V, 3 AG, SLO BLO.
• Hmotnosť: 32 kg.
• Rozmery: 789,8 × 365,8 × 434,2 mm.
• Záruka: 3 roky.

Prevádzkové podmienky:

• Iba na použitie v interiéri.
• Do 2500 m n. m.
• Teplotný rozsah: 5 – 35 °C.
• Rozsah vlhkosti: do 80 % RH pri 31 °C, lineárne klesajúci na 50 % pri 40 °C, nekondenzujúci.
• Kolísanie napájacieho napätia do ± 10 % menovitého napätia.
• Prechodné prepätie do úrovne kategórie prepätia II.
• Použitie v prostredí so stupňom znečistenia 2.

Snímače sily (objednávajú sa samostatne)

Snímače sily série FS05 sú kompatibilné s modelmi F105, F305, F505 a F505H. Pre modely F755, F755S, F1505 a F1505S je vyžadovaný adaptér AC1083.
