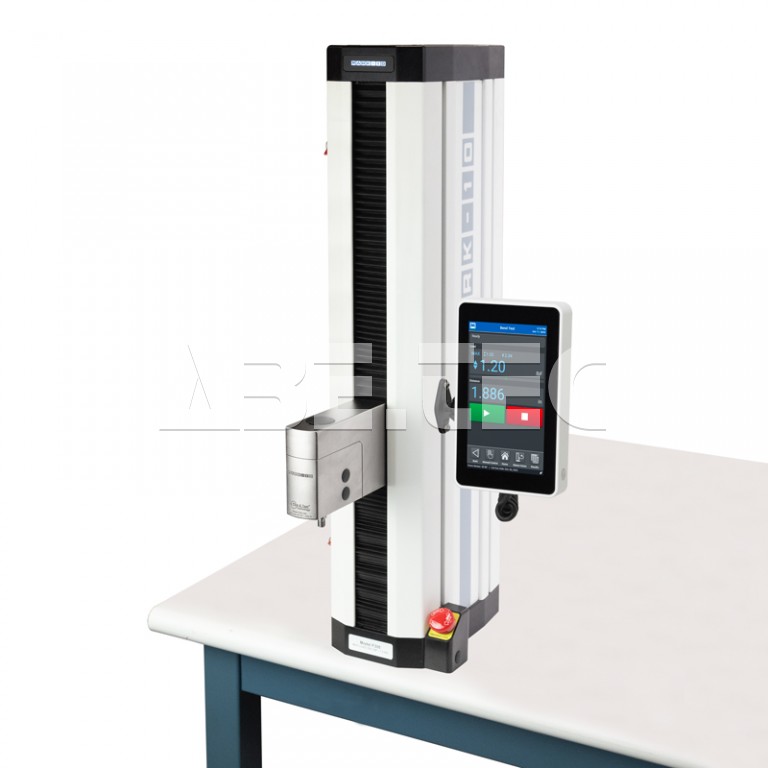

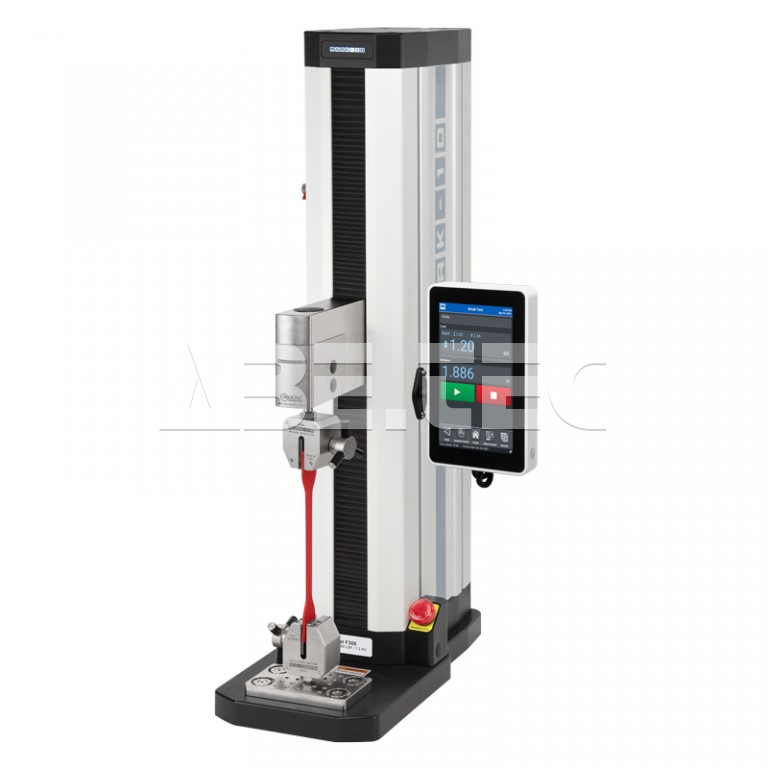

Pokročilý skúšobný stojan série F, vertikálny, kontrolný panel so softvérom, 2,2kN, F505-EM

• Pokročilý skúšobný stojan s integrovaným silomerom s kapacitou až do 2,2 kN.
• Vertikálny stojan s dĺžkou dráhy 457 mm.
• Samostatný softvér IntelliMESUR® na inštaláciu do PC.

Digitálne silomery série F

Skúšobné stojany s integrovaným silomerom série F sú navrhnuté pre aplikácie testovania sily až do kapacity 6,7 kN (1500 lbF). Vyberte si zo širokej škály kapacít snímačov sily a rozsiahleho radu úchopov a prípravkov. Nastavujte a spúšťajte testy, exportujte výsledky a vytvárajte protokoly prostredníctvom integrovaného, ľahko použiteľného rozhrania s dotykovou obrazovkou – nie je potrebný počítač ani samostatný silomer. Pre špecifické potreby môžete tester ovládať z počítača pomocou vlastnej aplikácie s využitím knižnice sériových príkazov EasyMESUR®.

Zariadenie nachádza široké uplatnenie v:

• letectve,
• automobilovom priemysle,
• elektrotechnickom priemysle,
• potravinárstve,
• zdravotníctve,
• výrobe športových potrieb, hračiek a pod.,
• balení a logistike atď.

Prakticky neobmedzené aplikácie

Od balenia potravín až po elektroniku, od spotrebného tovaru po leteckú výrobu – silové skúšobné stojany Mark-10 sa uplatňujú prakticky vo všetkých priemyselných odvetviach po celom svete, v laboratóriách aj výrobných prostrediach.

Silomery Mark-10 série F sú ideálnou voľbou pre širokú škálu testov:

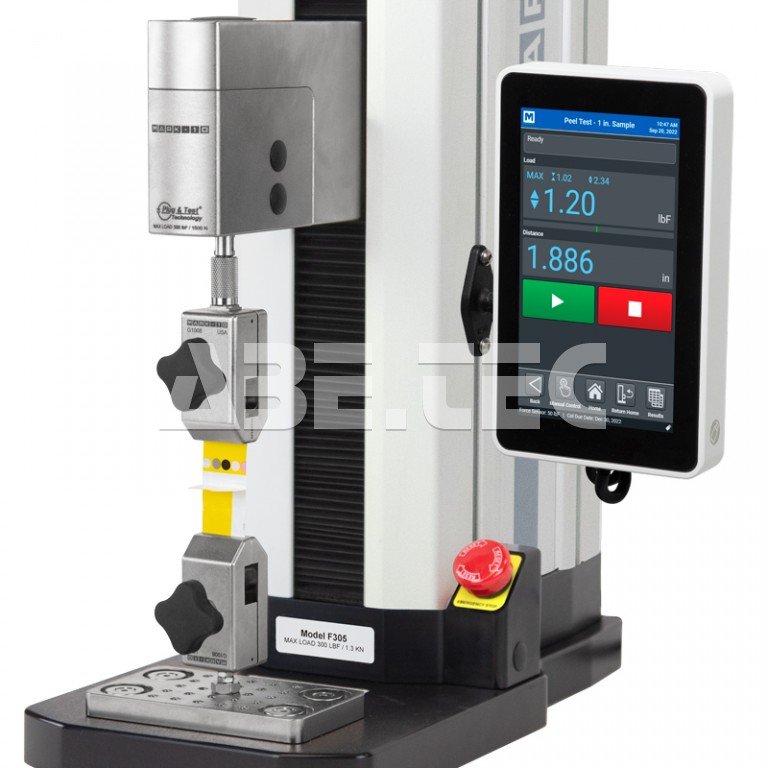

• odlupovacie testy,

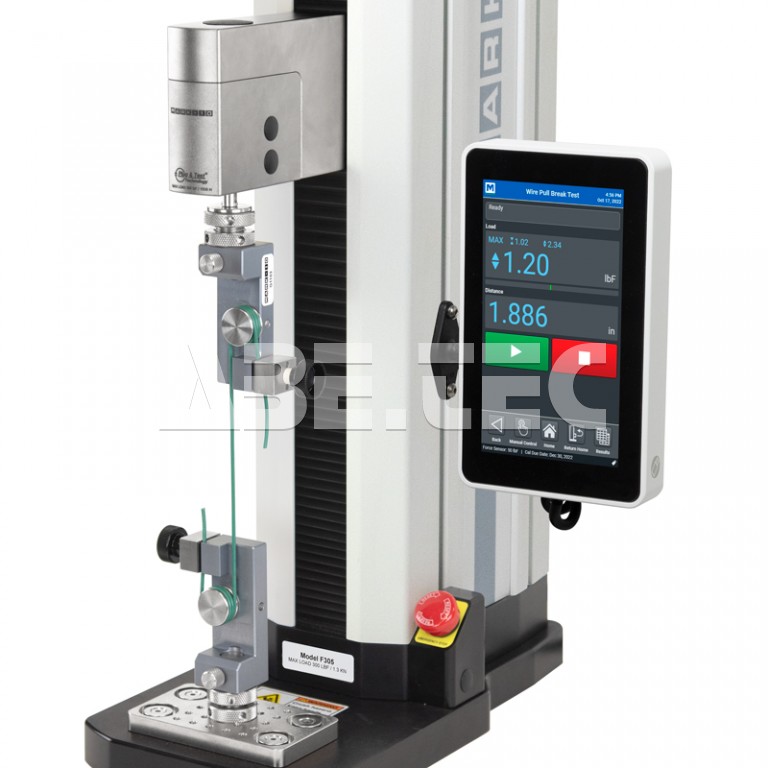

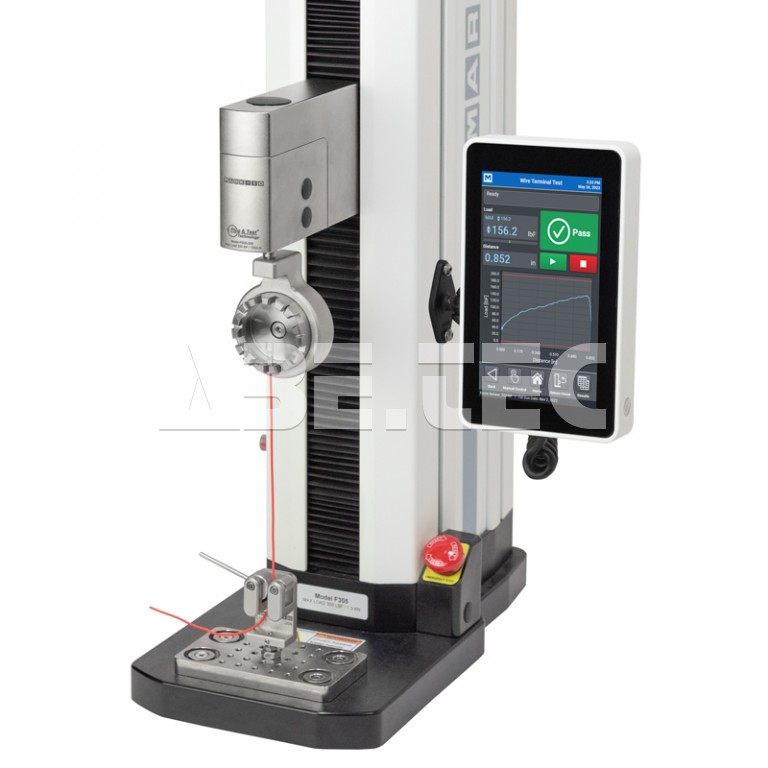

• testovanie vodičov a drôtov,

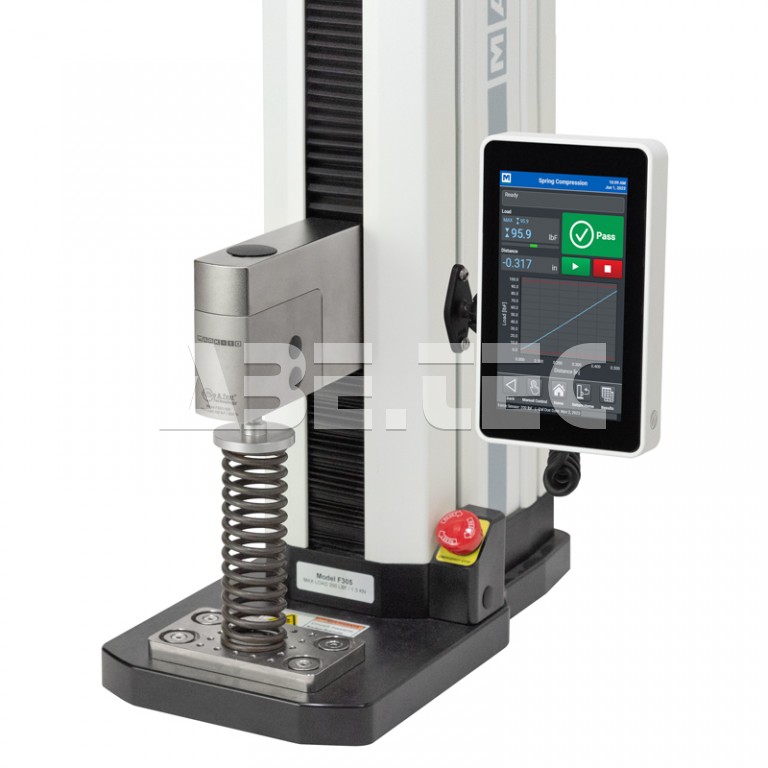

• meranie tlakových a ťahových síl pružín,
• 90° odlupovacie testy,
• ďalšie deštruktívne a nedeštruktívne skúšky.

Navrhnuté pre výkon

Skúšobné silomery série F sú určené pre každé použitie aj rozpočet. Na výber je široká škála silových kapacít, výšok a vyhotovení.

Robustná a presná mechanika

Rámy stojanov sa vyznačujú vlastnými profilmi navrhnutými pre výnimočnú tuhosť. Továrenská kompenzácia skúšobných rámov a snímačov sily zabezpečuje polohovú presnosť ± 0,05 mm pri akomkoľvek zaťažení a v akejkoľvek polohe. Krokové motory a riadiace jednotky poháňajúce guľôčkovú skrutku a lineárne vedenia poskytujú plynulú a tichú prevádzku s minimálnymi zmenami rýchlosti aj pri vysokom zaťažení.

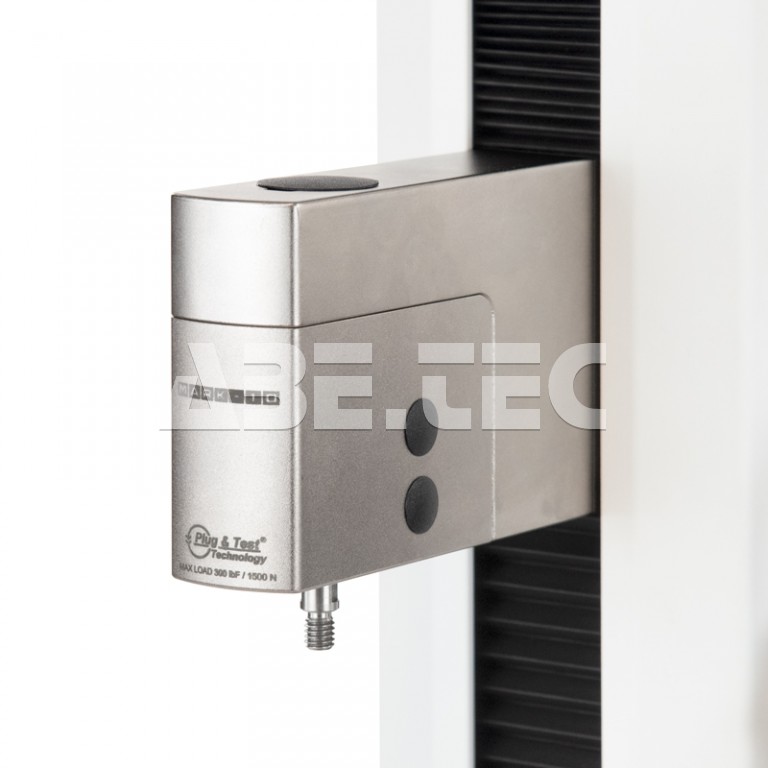

Bezproblémové rozhranie snímača sily

Inteligentné snímače sily série FS05 sa pripájajú priamo k priečnej hlave modelov F105, F305, F505 a F505H bez potreby pripojovacích káblov. Dostupné rozsahy sú od 0,5 kN do 2,5 kN s presnosťou ± 0,1 % plného rozsahu. Snímače sily série R07 umožňujú vyššie rozsahy sily a sú kompatibilné s technológiou Plug & Test®. Dostupné rozsahy sú od 250 N do 7,5 kN s presnosťou ± 0,15 % plného rozsahu. Snímače sa objednávajú samostatne.

Modulárny dizajn

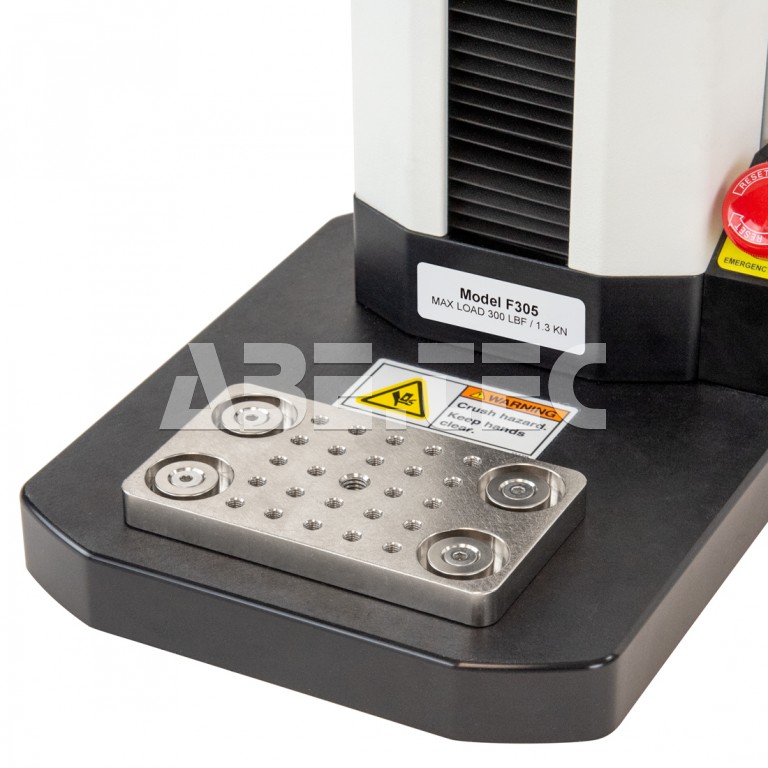

Základňu rámu je možné demontovať a prispôsobiť stojan pre predlžovacie stĺpiky a alternatívne montážne konfigurácie. Väčšina elektroniky je umiestnená v samostatnom kryte, kde je ľahko prístupná a v prípade potreby ju možno rýchlo vymeniť. Integrované T-drážky pozdĺž stĺpa umožňujú montáž doplnkov, napr. USB rozbočovača.

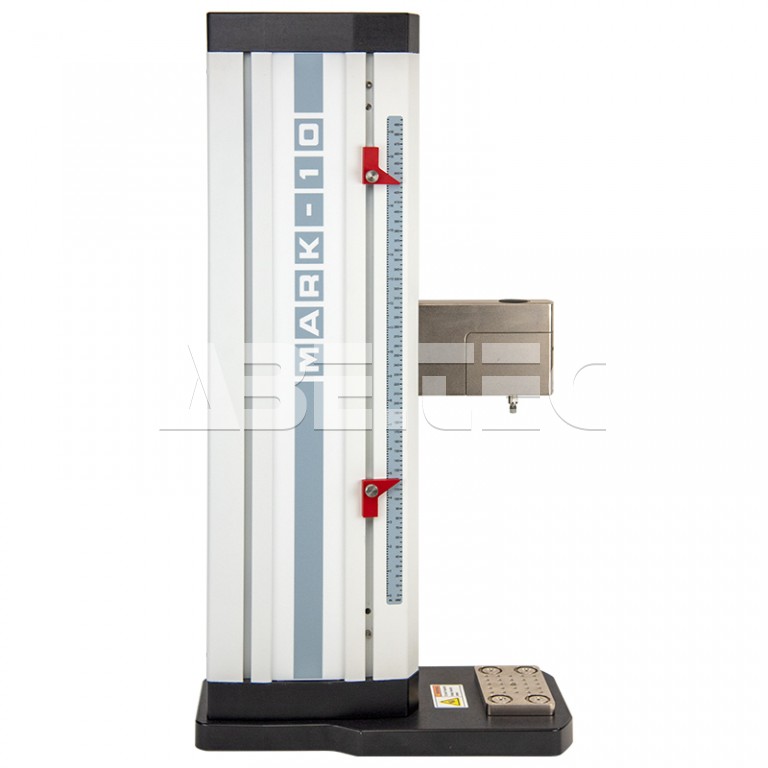

Vonkajšie koncové spínače

Horný a dolný koncový spínač je možné použiť ako skúšobné limity alebo výnimky. Dvojito odstupňované pravítka uľahčujú presné umiestnenie spínača.

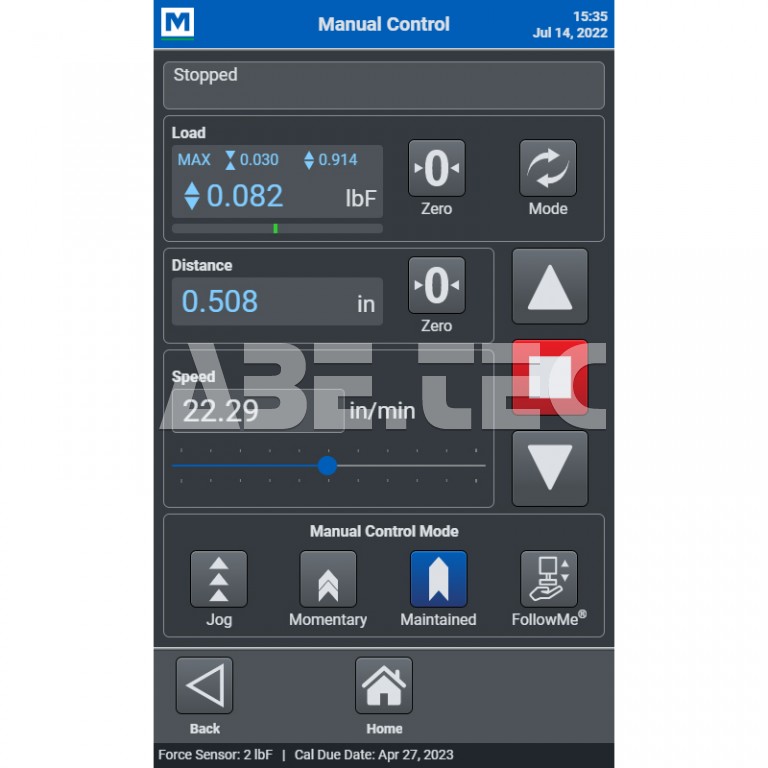

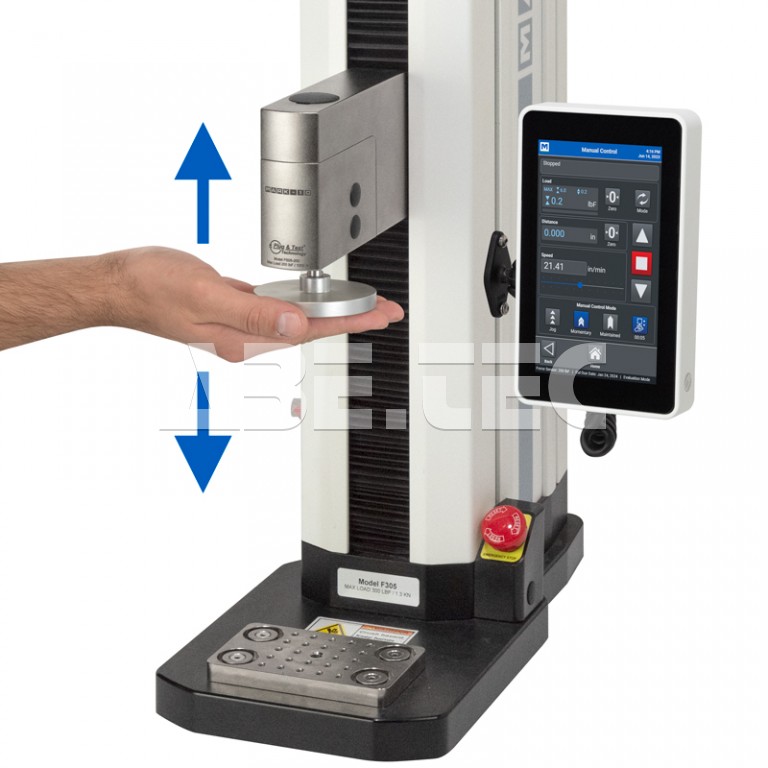

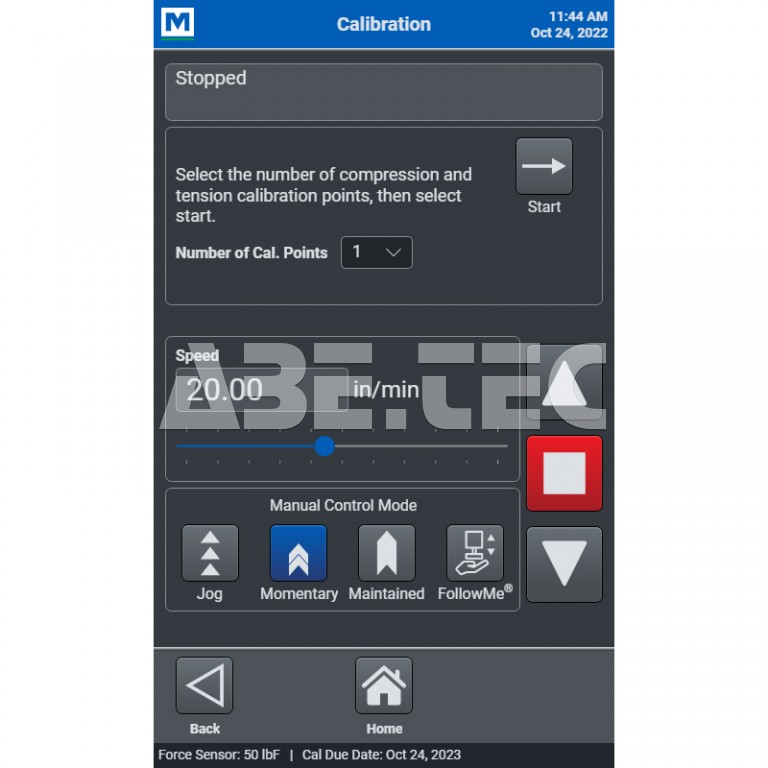

Integrovaný ovládací panel EasyMESUR®

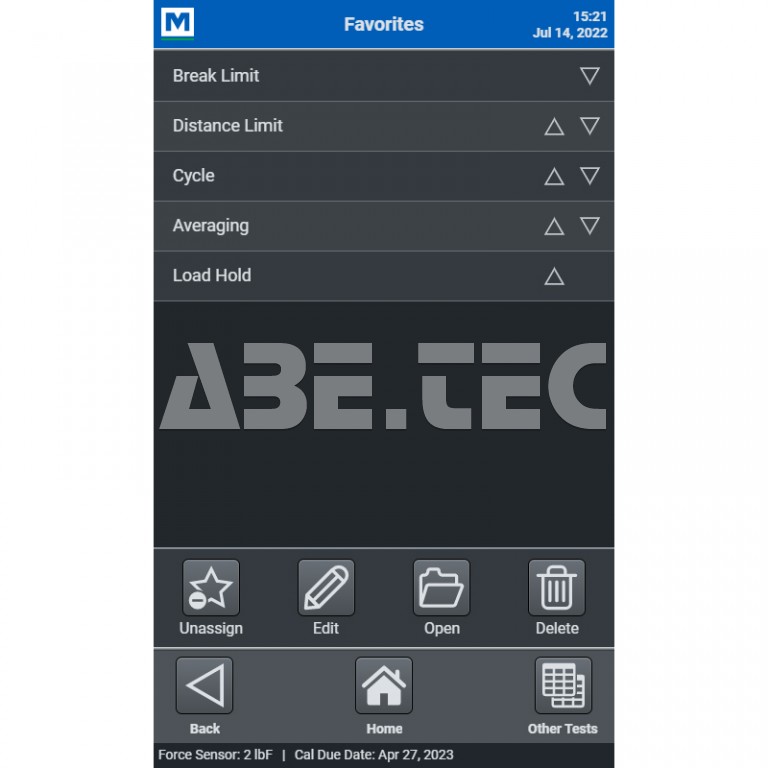

Integrovaný ovládací panel EasyMESUR® centralizuje nastavenie testov, ovládanie skúšobných rámov a zber dát na jednom praktickom mieste. Pomocou 7" dotykovej obrazovky môžete vytvárať a spúšťať širokú škálu testov, vrátane:

• skúšok so zaťažením,
• testu lomu vzorky,
• testu vzdialenosti,
• udržania zaťaženia,
• cyklického testovania,
• skúšok priemernej sily,
• merania tuhosti pružiny,
• skúšok koeficientu trenia.

Dáta je možné zobraziť v grafickej forme alebo v tabuľkách výsledkov. Dáta môžete ukladať alebo exportovať a generovať správy, prípadne odosielať údaje prostredníctvom aplikácií tretích strán, napríklad softvéru SPC.

Niektoré funkcie vyžadujú voliteľné rozšírenia. Prehľad dostupných funkcií a balíkov nájdete v časti Príslušenstvo.

Aký je váš cieľ?

Test je možné spustiť pomocou štandardnej, grafickej alebo výsledkovej karty a podľa potreby prepínať zobrazenie. Indikátor Pass/Fail jednoducho identifikuje nevyhovujúce vzorky. Jednotlivé behy môžu byť vyradené, napríklad ak prípravok vykĺzne z úchopov alebo je test prerušený.

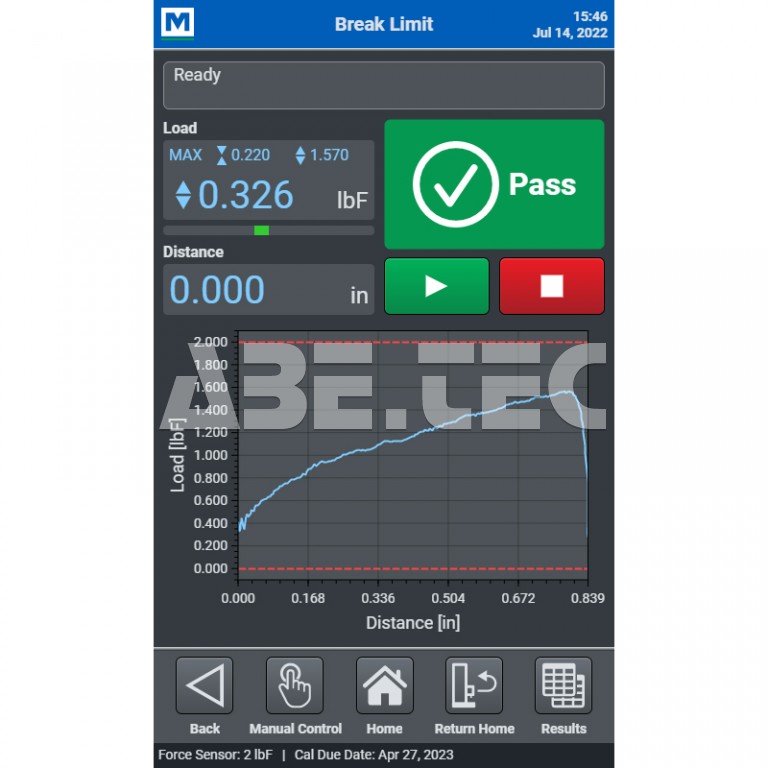

Grafické zobrazenie

Grafické zobrazenie zobrazuje silu vs. vzdialenosť alebo silu vs. čas. Pre vizuálne porovnanie je možné prekryť až 10 behov.

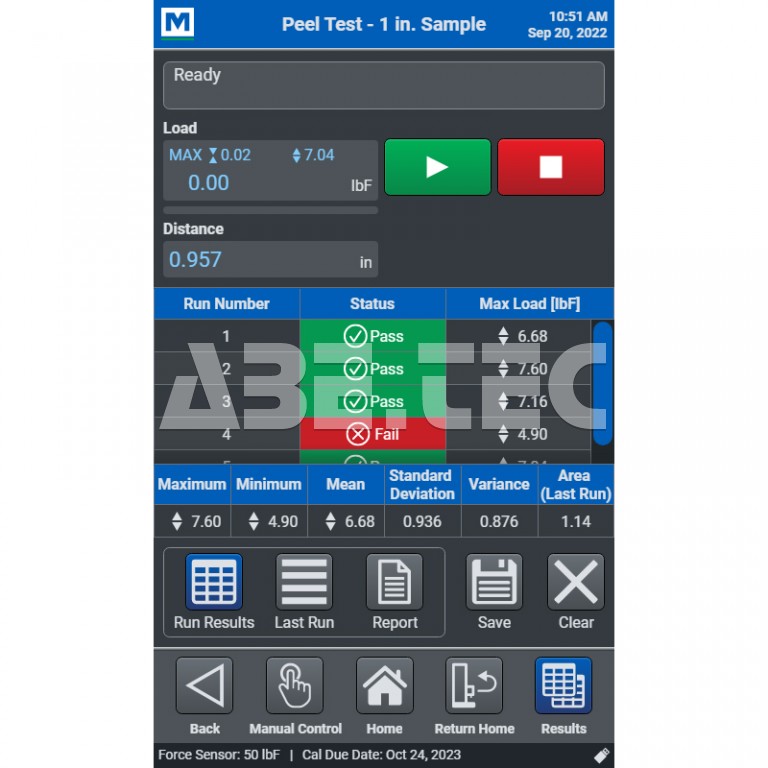

Tabuľkové zobrazenie výsledkov

Zobrazenie výsledkov ukazuje výsledky jednotlivých behov podľa výberu používateľa. Na vybrané výsledky je možné aplikovať štatistiku.

Voliteľné príslušenstvo

Predĺženie stĺpikov

Pre nadrozmerné vzorky je možné dĺžku stĺpika rozšíriť o jedno- alebo dvojstĺpikové predĺženie. K dispozícii sú tri dĺžky – 150 mm, 300 mm a 600 mm. Dvojstĺpikové predĺženie umožňuje upnutie vzorky so šírkou až 508 mm alebo kruhovej vzorky s priemerom až 21,5". Základňa obsahuje rady T-drážok pre montáž prípravkov.

Certifikát kalibrácie vzdialenosti a rýchlosti (CERT-DS)

NIST sledovateľný certifikát kalibrácie pre meranie vzdialenosti a rýchlosti stojana. Certifikát kalibrácie sily je súčasťou základného balenia.

Bezpečnostný štít

Poskytuje obsluhe ochranu proti privretiu alebo úlomkom vzorky. Štít sa otvára a zatvára plynulo a jednoducho. Elektrické blokovanie znemožňuje prevádzku skúšobného stojana pri otvorených dverách. Súčasťou súpravy je aj diaľkový spínač pre núdzové zastavenie.

USB rozbočovač (AC1093)

4-portový USB rozbočovač namontovaný na ráme zlepšuje správu káblov a umožňuje pohodlné pripojenie periférnych zariadení, napr. USB kľúča, čítačky čiarových kódov a pod.

Adaptér, FS05 Plug & Test® konektor a predĺženie (AC1083, AC1084)

Upravuje snímač sily FS05 alebo adaptér senzora PTAF na rozhranie typu Plug & Test®, čo uľahčuje externú kalibráciu pomocou indikátora Mark-10. Umožňuje tiež montáž snímača série FS05 na skúšobné stojany F755, F755S, F1505 a F1505S.

Adaptér pre snímače sily iného výrobcu (PTAF)

Upravuje snímač sily dodaný používateľom pre stojany F105, F305, F505 a F505H a indikátory sily M5i a M7i. Pre stojany F755, F755S, F1505 a F1505S je potrebný adaptér AC1083. Pomocou priloženého softvérového nástroja je možné vybrať z knižnice bežných silových kapacít. Pre konfiguráciu je potrebný indikátor M5i alebo M7i.

Technická špecifikácia

• Max. kapacita zariadenia: 2,2 kN.
• Max. dráha: 457 mm.
• Rozsah rýchlosti: 0,5 – 1100 mm/min.
• Presnosť zaťaženia (% plného rozsahu): ± 0,1 %.
• Vzorkovacia frekvencia: 20000 Hz.
• Dátová frekvencia: 1000 Hz.
• Presnosť rýchlosti: ± 0,2 % nastavenej hodnoty, prakticky nezávislá od zaťaženia.
• Presnosť vzdialenosti: ± 0,05 mm, továrensky kompenzovaná až pri plnom zaťažení.
• Rozlíšenie vzdialenosti: 0,01 mm.
• Opakovateľnosť koncového spínača: 0,03 mm.
• Napájanie: univerzálny vstup 100 – 240 VAC, 50–60 Hz, 300 W.
• Poistka: 1,2 A, 250 V, 3 AG, SLO BLO.
• Hmotnosť: 27 kg.
• Rozmery: 319,2 × 379,7 × 758,1 mm.
• Záruka: 3 roky.

Prevádzkové podmienky:

• Iba na použitie v interiéri.
• Do 2500 m nad morom.
• Teplotný rozsah: 5 – 35 °C.
• Rozsah vlhkosti: do 80 % RH pri 31 °C, lineárne klesajúci na 50 % pri 40 °C, bez kondenzácie.
• Kolísanie napájacieho napätia do ± 10 % menovitého napätia.
• Prechodné prepätie do úrovne kategórie prepätia II.
• Použitie v prostredí so stupňom znečistenia 2.

Snímače sily (objednávajú sa samostatne)

Snímače sily série FS05 sú kompatibilné s modelmi F105, F305, F505 a F505H. Pre modely F755, F755S, F1505 a F1505S je potrebný adaptér AC1083.
