Teplotný profilomer pre selektívnu vlnu UI‑354A6 (6 kanálov)
Popis
UI-354 je určený pre selektívnu spájkovaciu vlnu (Selective Soldering). Jeho hlavnou úlohou nie je iba meranie teploty, ale predovšetkým kontrola doby kontaktu (Dwell Time) medzi minivlnou a vývodmi súčiastok, výšky ponorenia a stability procesu.
Merané veličiny
Profilomer dokáže zaznamenávať:

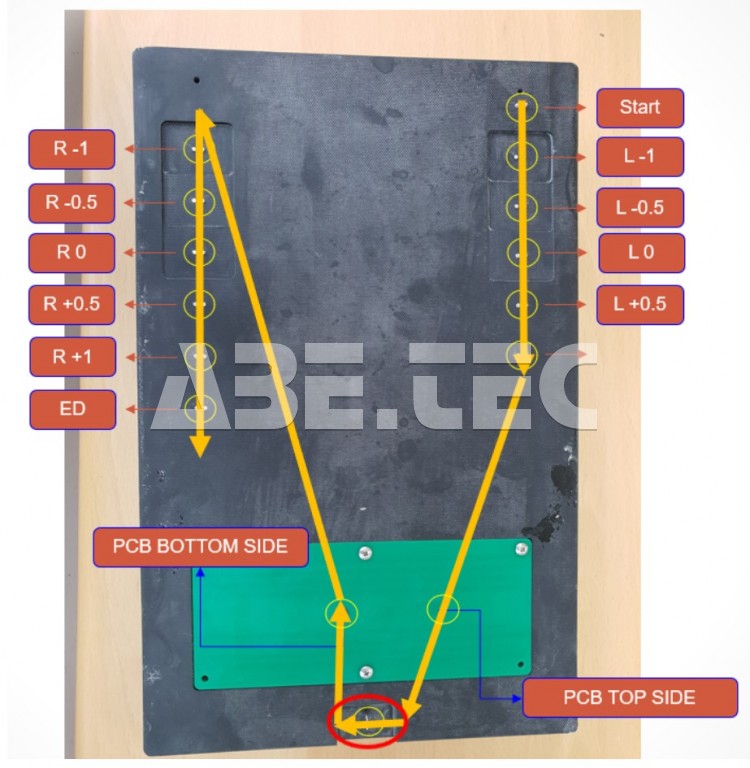

- dobu kontaktu minivlny v niekoľkých výškach (-1,0 mm až +1,0 mm)
- teplotu spájky
- teplotu hornej aj spodnej strany DPS
- maximálnu teplotu DPS
- rýchlosť pohybu osi stroja (C/V speed)
- vyváženie ľavej a pravej strany procesu (balance sides)
Popis funkcie a použitia
Profilomer UI-354 je procesný kalibračný prípravok pre selektívne spájkovanie, ktorý kombinuje meranie teploty s meraním skutočného kontaktu minivlny v niekoľkých výškových úrovniach. To umožňuje odhaliť problémy, ktoré na samotnom spájkovanom výrobku často nie sú vidieť, pokiaľ nezačnú vznikať vady.
Profilomer dokáže zistiť:
- nedostatočné premáčanie otvoru,
- nedostatok spájky vo vývode konektorov,
- výskyt icicles,
- spájkovacie mostíky,
- prehriatiu SMT súčiastok v okolí.
Technické dáta (1)
Technické dáta na porovnanie Teplotný profilomer pre selektívnu vlnu UI‑354A6 (6 kanálov)
| Názov parametra | Hodnota |
|---|---|
| Počet kanálov | 6 |
Fotografie (2)
Pozrite si fotografie Teplotný profilomer pre selektívnu vlnu UI‑354A6 (6 kanálov)
