Skúšobný prístroj sily M5-100E

Obj. číslo:

106001008

Výrobca:

Kategória:

Séria 5

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita prístroja 500,0 N (100,0 lbF).
Rozlíšenie 0,1 N (0,02 lbF).
Vysoký vzorkovací kmitočet 7 000 Hz.

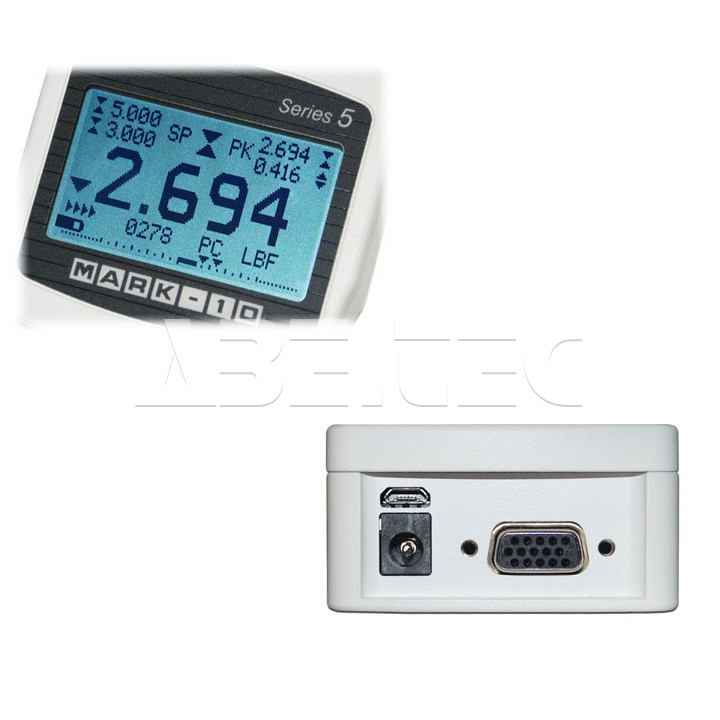

Výstupy USB, RS-232, Mitutoyo a analóg.

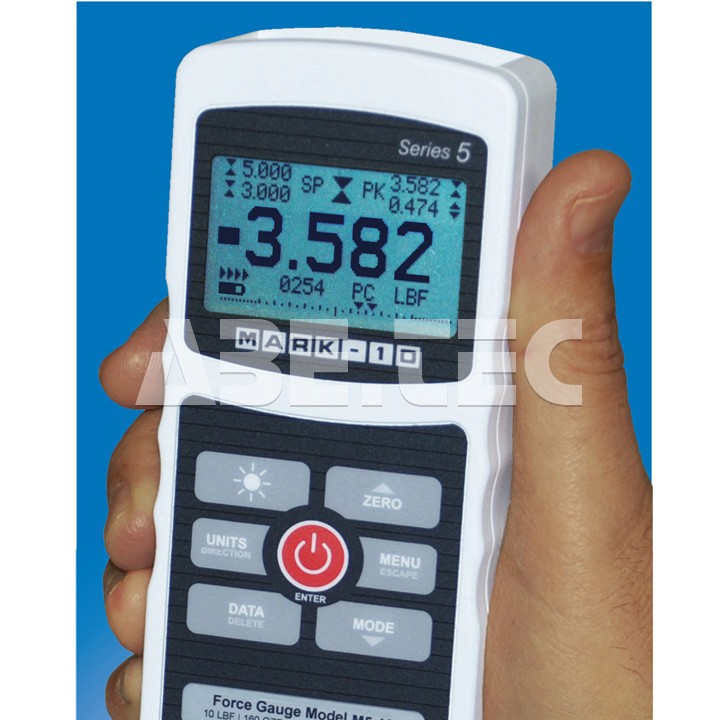

Veľký podsvietený grafický displej.
Dátová pamäť s 1 000 miestami so štatistikou (min, max, priemer, štandardná odchýlka) a výstupy.
Živý grafický ukazovateľ záťaže so značkami nastavených hodnôt.
Programovateľné nastavené hodnoty s alarmami a výstupmi.
Trvalé zobrazenie špičkových údajov a nastavených hodnôt.
Priemerovací režim - vypočítava priemerné údaje v čase.
Režim externého spínača - pre testovanie kontaktu spínač, alebo diaľkové zastavenie aktualizácie zobrazenia.
Automatický dátový výstup cez USB/RS-232.
5 voliteľných jednotiek merania.
Konfigurovateľné akustické alarmy a tóny kláves.
Ochrana heslom, konfigurovateľným pre jednotlivé tlačidlá a kalibráciu.

Zdokonalené digitálne merače sily radu 5 sú určené na testovanie ťahových a tlakových síl v početných aplikáciách prakticky v každom priemyselnom odvetví, s kapacitami od 0,5 N až 2500 N (0,12 lb do 500 lb). Merače sa vyznačujú v priemysle ojedinelým vzorkovacím kmitočtom 7 000 Hz, čo dáva presné výsledky aj v prípade rýchlych testov. Presnosť je ± 0,1% plnej stupnice ± 1 číslica a rozlíšenie je 1/5000. Veľký podsvietený grafický displej LCD zobrazuje veľké, čitateľné znaky a jednoduché navigačné menu umožňuje rýchly prístup k početným funkciám a konfigurovateľným parametrom meračov. Dáta je možné prenášať do počítača alebo iného úložiska dát prostredníctvom výstupov USB, RS-232, Mitutoyo (Digimatic) alebo analóg.

Prístroj je vybavený dátovou pamäťou, ktorá pojme až 1 000 údajov, ako sú štatistické výpočty, a výstupom na počítač. Integrované nastavené hodnoty s indikátormi sú ideálne pre testovanie vyhovuje/nevyhovuje a pre spínanie externých zariadení, ako je alarm, relé alebo skúšobné zariadenie. Merače sú chránené pred preťažením až do 150% kapacity. Na displeji sa zobrazuje analógová lišta, na ktorej sa graficky zobrazuje aplikovaná sila.

Priemerovací režim radu 5 je odpoveďou na potrebu zaznamenávať priemernú silu v čase, čo je užitočné v takých aplikáciách, ako je test odlupovania, zatiaľ čo režim externého spínača zjednodušuje a spresňuje testovanie aktiváciou spínača. Ergonomická, reverzibilná hliníková konštrukcia dovoľuje prácu z ruky alebo s montážou na skúšobné zariadenie v prípade náročnejších požiadaviek na testovanie.

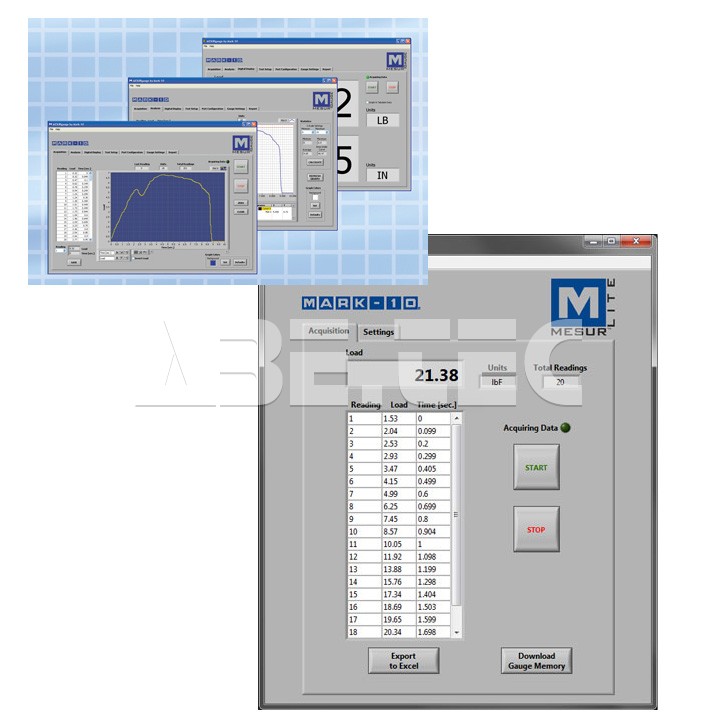

Digitálne merače sily radu 5 sú priamo zlučiteľné so skúšobným zariadením, upínacími prípravkami a softvérom Mark-10. Merače radu 5 obsahujú softvér na zber dát MESUR Lite. Softvér MESUR Lite vynáša do tabuliek priebežné alebo bodové dáta z meračov radu 5 a 4. Dáta uložené v pamäti merača je možné tiež sťahovať hromadne. Export do Excelu jediným kliknutím uľahčuje ďalšiu manipuláciu s dátami.

Merače sily radu 5 sa dodávajú v čalúnenom transportnom kufríku s dlátkom, kužeľom, drážkou V, háčikom, plôškou, predlžovacou tyčou, univerzálnym sieťovým adaptérom, batériou, návodom pre rýchly štart, káblom USB, jednotkou CD (ovládač USB, demoverzia pre rýchly štart) a kalibračným certifikátom NIST s dátami.

Technická špecifikácia:

Presnosť:	± 0,1% plnej stupnice ± 1 číslica
Vzorkovací kmitočet:	7 000 Hz
Napájanie:	Sieťový adaptér alebo akumulátor. Je zobrazený indikátor nízkeho napätia batérie v niekoľkých krokoch. V prípade príliš nízkeho napätia batérie sa merač automaticky vypne.
Životnosť batérie:	Podsvietenie zapnuté: až 7 hodín trvalého používania. Podsvietenie vypnuté: až 24 hodín trvalého používania.
Jednotky merania:	lbF, ozF, kgF, gF, N
Výstupy:	USB/RS-232: Konfigurovateľné až do 115 200 baud. Obsahuje jazyk pre ovládanie merača GCL 2 pre plné ovládanie pomocou počítača. Mitutoyo (Digimatic): Sériový BCD, vhodný pre všetky prístroje zlučiteľné s Mitutoyo SPC. Analóg: ± 1 VCD, ± 0,25% plnej stupnice pri kapacite. Univerzálna: Tri výstupy s otvoreným konektorom, jeden vstup. Nastavené hodnoty: Tri linky s otvoreným konektorom.
Konfigurovateľné nastavenia:	Digitálne filtre, výstupy, automatický výstup (cez USB/RS-232), automatické vypnutie, implicitné nastavenie, priemerovací režim, externý spínač, heslá, tóny klávesov, akustické alarmy, podsvietenie, kalibrácia.
Bezpečné preťaženie:	150% plnej stupnice (pri 110% a viac sa na displeji zobrazí "OVER").
Hmotnosť:	0,45 kg
Súčasti dodávky:	Transportné puzdro, dlátko, kužeľ, drážka V, háčik, plôška, predlžovacia tyč, univerzálny sieťový adaptér, batéria, návod pre rýchly štart, kábel USB, jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie) , kalibračný certifikát NIST s dátami.
Záruka:	3 roky

	Závit	Šesťhran (HEX)
M5-012E až M5-100E	#10-32M UNF	5/16 [7,94]
M5-200E až M5-500E	5/16-18M UNC	11/32 [8,74]
M5-1000E	1/2-20F

Porovnanie prístrojov radu 5:

	Kapacita							Rozlíšenie
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M5-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M5-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M5-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M5-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M5-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M5-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M5-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M5-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M5-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M5-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M5-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,05	-	0,5	0,0005	-
M5-1000E	1000	16000	500	-	5000	5	-	0,5	5	0,2	-	2	0,002	-

Príslušenstvo, ktoré je súčasťou dodávky:

	Model prístroja sily
Príslušenstvo	M5-012E až M5-20E	M5-50E až M5-100E	M5-200E až M5-500E	M5-100E
Predlžovacia tyč	G1024E	G1024E	G1031E	G1031E
Kužeľ	G1026E	G1026E	G1033E	G1033E
Dlátko	G1025E	G1025E	G1032E	G1032E
Drážka V	G1027E	G1027E	G1034E	G1034E
Ploška	G1029E	G1029E	G1036E	G1036E
Háčik	G1028E	G1028E	G1035E	G1042E
Spojka	-	G1039E	G1037E	-
Adaptér závitu	-	-	-	G1041E

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment skúšobných zariadení a upínacích prípravkov.
Softvér MESURgauge Umožňuje zostavovanie tabuliek a diagramov záťaže v závislosti od času, alebo záťaže v závislosti od dráhy. Ďalej vypočítava štatistiky, exportuje do Excelu ai.	15-1004E
Výstupné káble Posielajú skúšobné údaje do počítača, štatistickej tlačiarne alebo iného úložiska dát na ďalšiu analýzu.	09-1163E 09-1165E

Transportné púzdro
dlátko
kužeľ
drážka V
háčik
plôška
predlžovacia tyč
univerzálny sieťový adaptér
batérie
návod pre rýchly štart
kábel USB
jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie)
kalibračný certifikát NIST s dátami.

Technické dáta na porovnanie Skúšobný prístroj sily M5-100E

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	7000 Hz
Presnosť	± 0.1 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových prístrojov	500.0 N
Rozlíšenie	0.1 N
Jednotky merania	lbF, ozF, kgF, gF, N

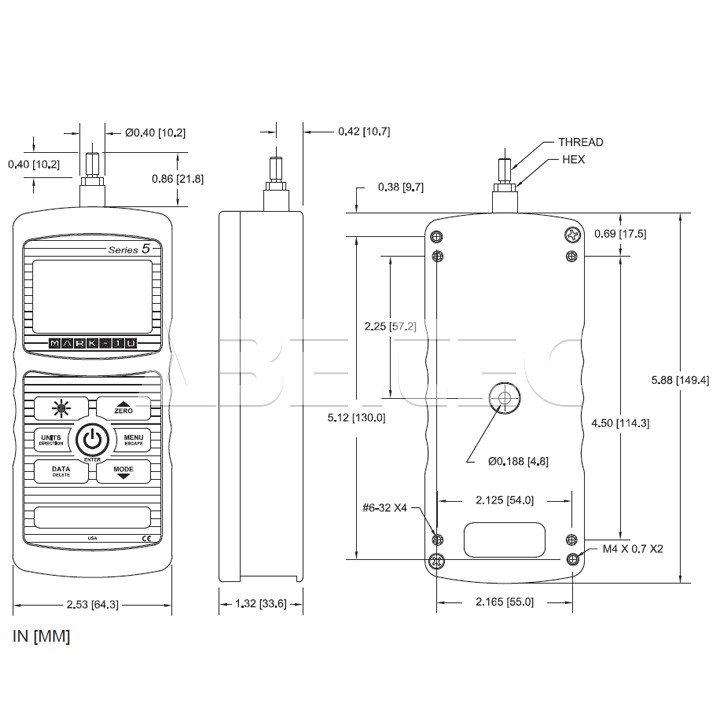

Rozmery	64.3 x 149.4 x 33.6 mm
Hmotnosť	0.45 Kg
